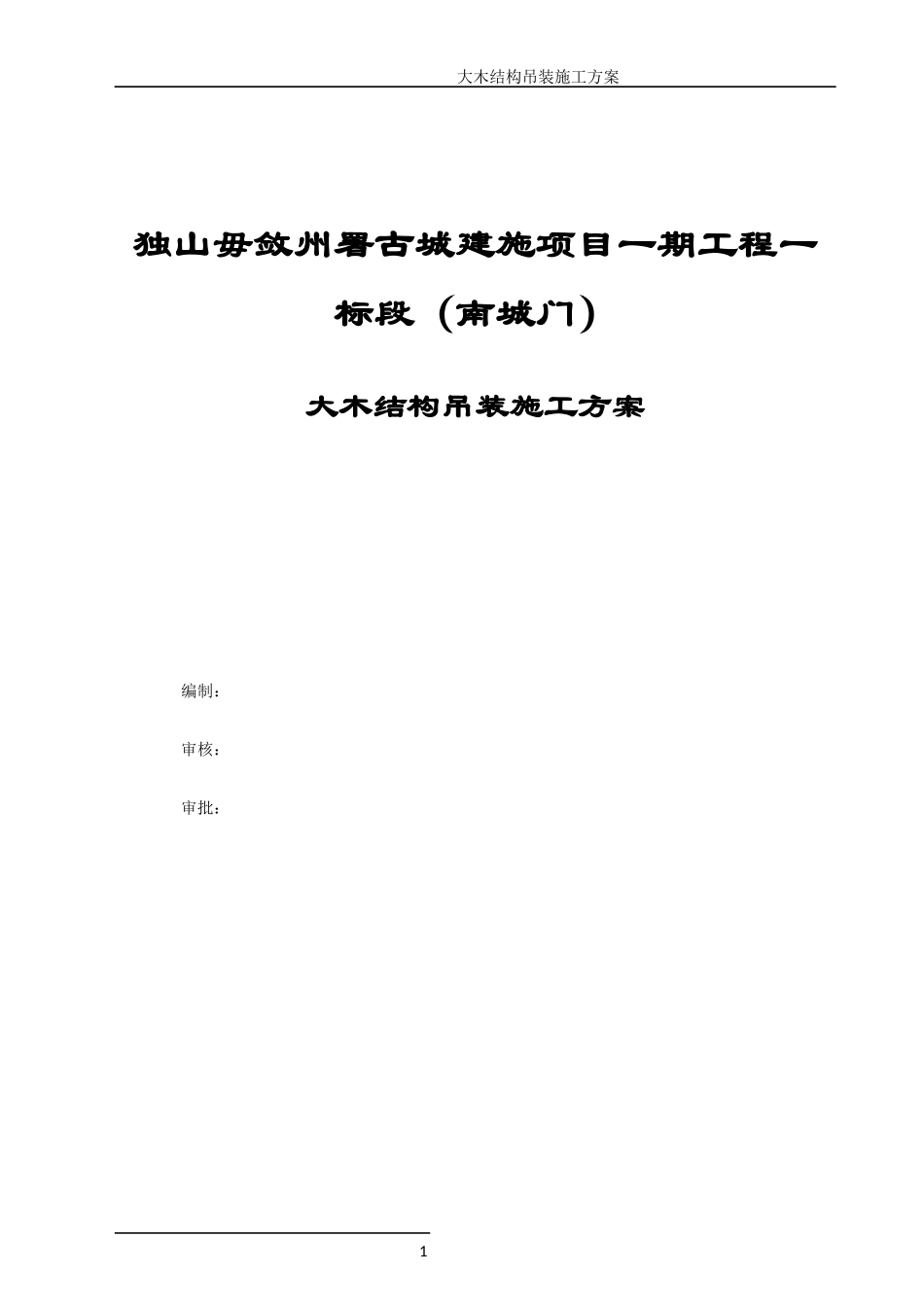

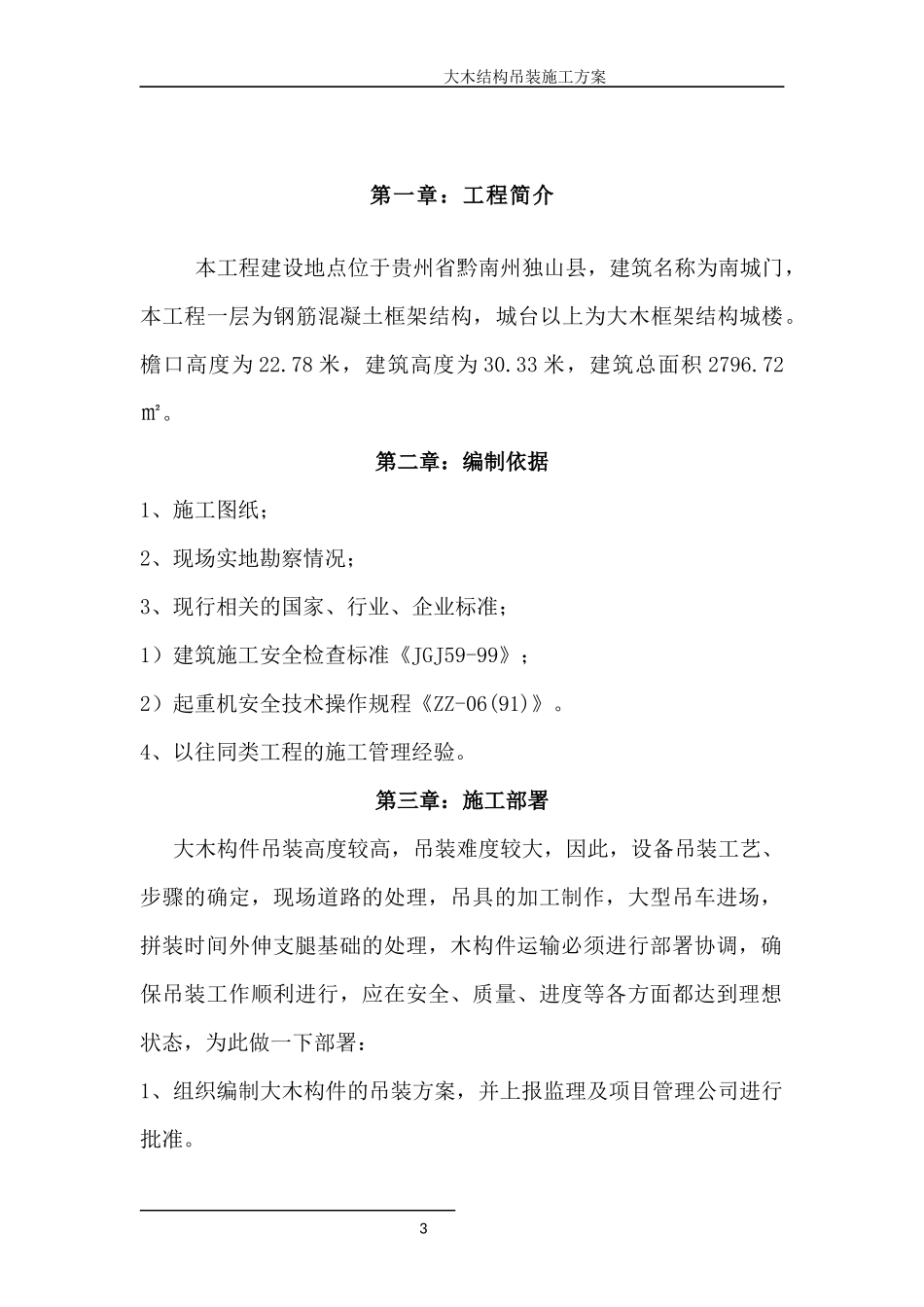

大木结构吊装施工方案独山毋敛州署古城建施项目一期工程一标段（南城门）大木结构吊装施工方案编制：审核：审批：1大木结构吊装施工方案目录第一章：工程简介....................................................................................3第二章：编制依据....................................................................................3第三章：施工部署....................................................................................3第四章：满堂脚手架搭设、拆除.............................................................4第五章：大木吊装验算............................................................................9第六章：施工安全措施...........................................................................17第七章：大木吊装验算...........................................................................192大木结构吊装施工方案第一章：工程简介本工程建设地点位于贵州省黔南州独山县，建筑名称为南城门，本工程一层为钢筋混凝土框架结构，城台以上为大木框架结构城楼。檐口高度为22.78米，建筑高度为30.33米，建筑总面积2796.72㎡。第二章：编制依据1、施工图纸；2、现场实地勘察情况；3、现行相关的国家、行业、企业标准；1）建筑施工安全检查标准《JGJ59-99》；2）起重机安全技术操作规程《ZZ-06(91)》。4、以往同类工程的施工管理经验。第三章：施工部署大木构件吊装高度较高，吊装难度较大，因此，设备吊装工艺、步骤的确定，现场道路的处理，吊具的加工制作，大型吊车进场，拼装时间外伸支腿基础的处理，木构件运输必须进行部署协调，确保吊装工作顺利进行，应在安全、质量、进度等各方面都达到理想状态，为此做一下部署：1、组织编制大木构件的吊装方案，并上报监理及项目管理公司进行批准。3大木结构吊装施工方案2、对审定后的吊装方案，在方案实施的施工准备和吊装过程中，必须严格执行吊装方案。3、吊装前必须完成50t吊车的四个支撑脚的基础处理工作。4、吊装前必须完成50t吊车的进场到定机道路的铺设夯实工作。5、吊装前必须把木构件运到起吊位置。6、吊装前必须准备好各类吊索具，并确认符合方案规定要求。第四章：满堂红脚手架搭设、拆除1、脚手架搭设：根据南城门大木安装方案搭设满堂红脚手架。1.满堂脚手架搭设工艺流程本满堂脚手架采取满堂架形式进行搭设，其具体搭设流程如下：做好搭设的准备工作→放线→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→铺脚手板→挂水平网→固定防护栏杆及挡脚板→挂立网防护。2.满堂脚手架搭设具体要求垫板铺设:按本方案要求放定位线，垫板采用50×200×4000mm的脚手板逐根立杆垫设。立杆搭设：1）、立杆采用Φ48×3.5钢管对接扣件连接，立管间距按大木构件实际布置，间距不等，相邻立杆的接头位置错开布置在不同的步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不大4大木结构吊装施工方案于步距的1/3，（见下图）立杆与纵向水平杆必须用直角扣件扣紧，不得隔步设置或遗漏；2）、立杆下面必须垫通长木垫板，垫板应准确地放在定位线上，垫板长度不少于2跨，垫板厚度不小于50mm，宽度不小于200mm；3）、立杆下面必须设置纵、横向扫地杆，纵向扫地杆用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。水平杆搭设：1）、水平杆步距1.5m，距离地面200mm的部位布设纵横向扫地杆；5大木结构吊装施工方案2）、纵向水平杆应设置在立杆内侧，其长度不宜小于3跨；3）、纵向水平杆接长宜采用对接扣件连接，也可采用搭接；4）、横向水平杆应放置在纵向水平杆上部，靠一端至木构件距离不宜大于100mm；5）、主节点处必须设置横向水平杆；6）、杆件接头应交错布...
