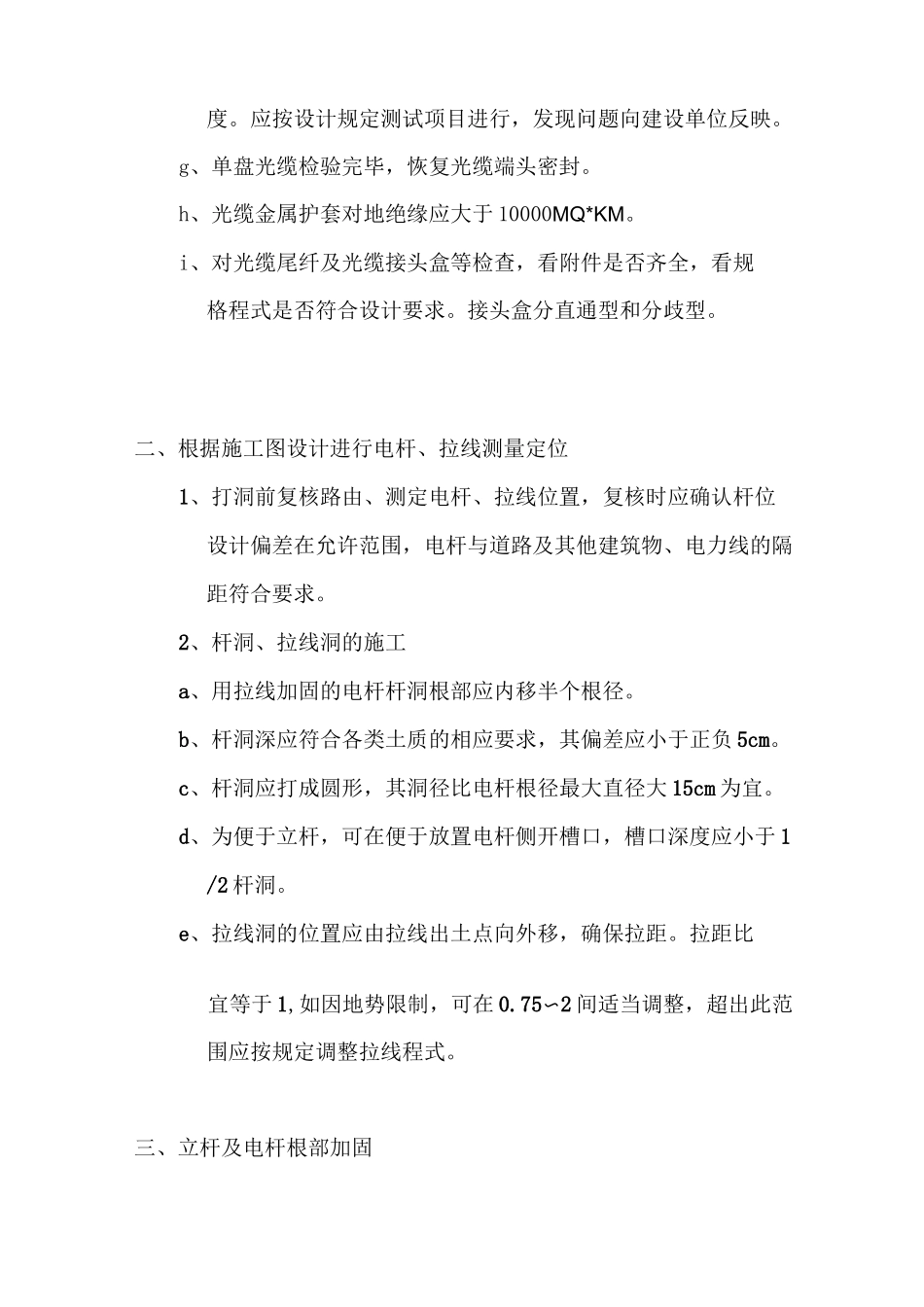

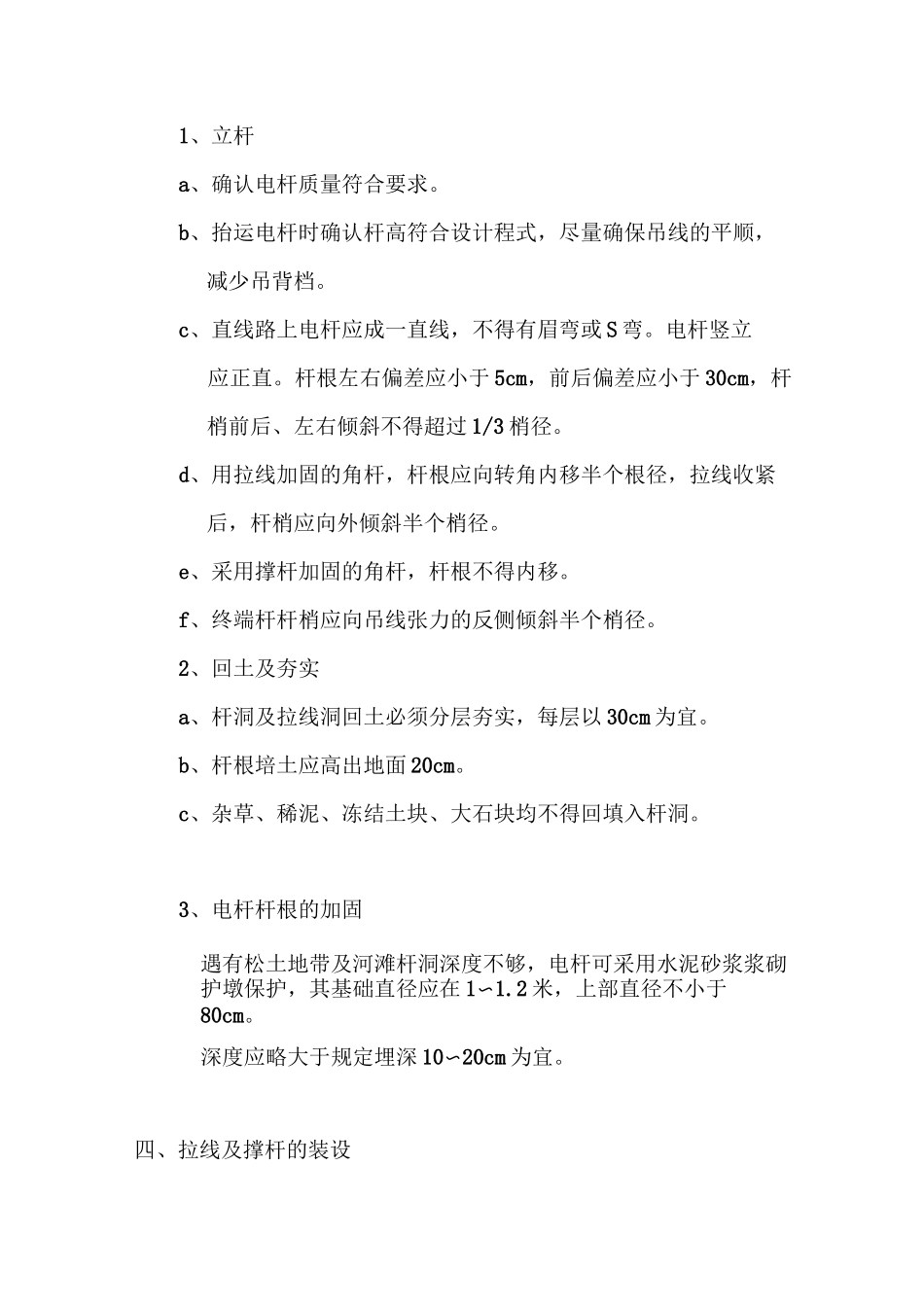

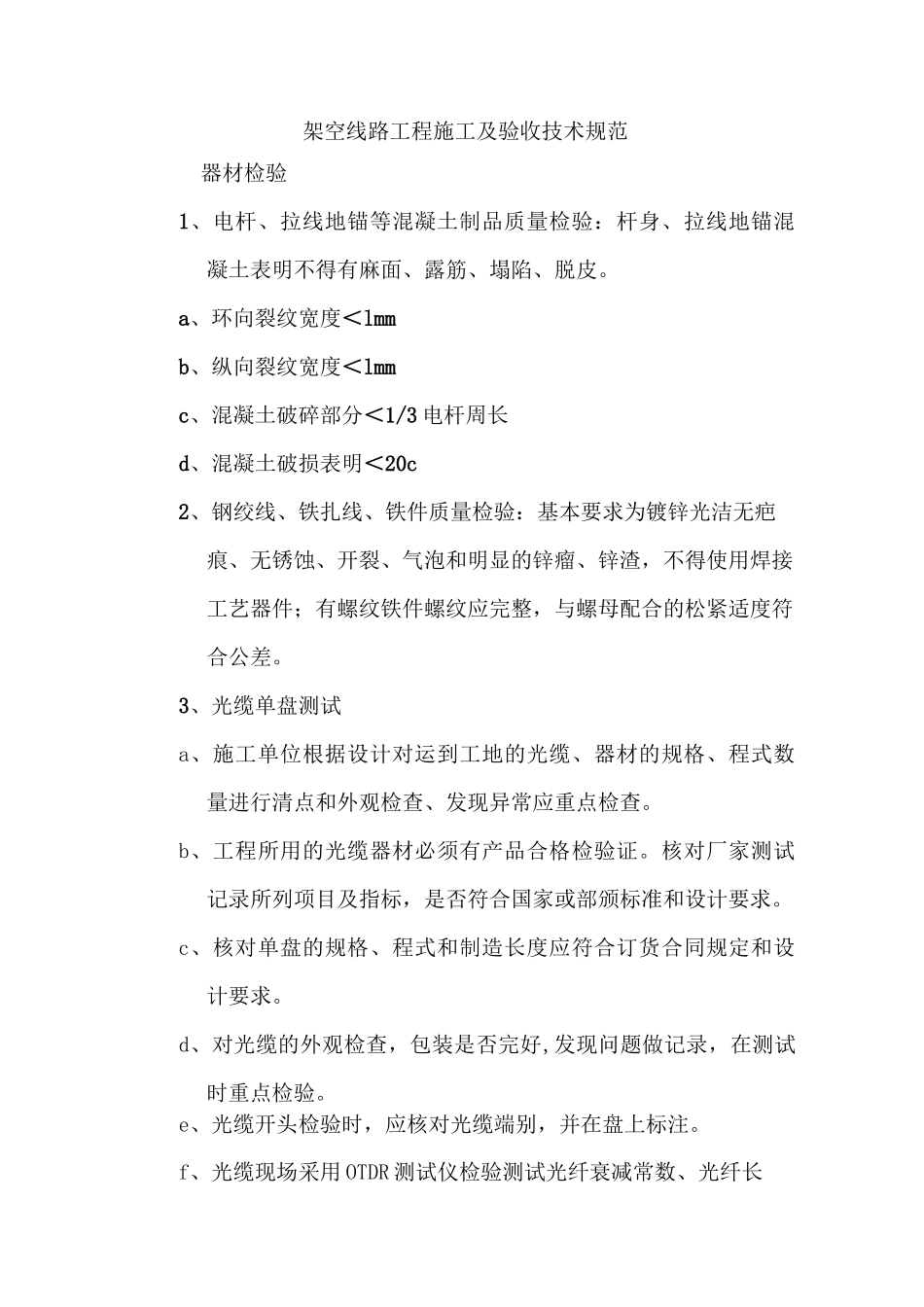

架空线路工程施工及验收技术规范器材检验1、电杆、拉线地锚等混凝土制品质量检验：杆身、拉线地锚混凝土表明不得有麻面、露筋、塌陷、脱皮。a、环向裂纹宽度＜lmmb、纵向裂纹宽度＜lmmc、混凝土破碎部分＜1/3电杆周长d、混凝土破损表明＜20c2、钢绞线、铁扎线、铁件质量检验：基本要求为镀锌光洁无疤痕、无锈蚀、开裂、气泡和明显的锌瘤、锌渣，不得使用焊接工艺器件；有螺纹铁件螺纹应完整，与螺母配合的松紧适度符合公差。3、光缆单盘测试a、施工单位根据设计对运到工地的光缆、器材的规格、程式数量进行清点和外观检查、发现异常应重点检查。b、工程所用的光缆器材必须有产品合格检验证。核对厂家测试记录所列项目及指标，是否符合国家或部颁标准和设计要求。c、核对单盘的规格、程式和制造长度应符合订货合同规定和设计要求。d、对光缆的外观检查，包装是否完好,发现问题做记录，在测试时重点检验。e、光缆开头检验时，应核对光缆端别，并在盘上标注。f、光缆现场采用OTDR测试仪检验测试光纤衰减常数、光纤长度。应按设计规定测试项目进行，发现问题向建设单位反映。g、单盘光缆检验完毕，恢复光缆端头密封。h、光缆金属护套对地绝缘应大于10000MQ*KM。i、对光缆尾纤及光缆接头盒等检查，看附件是否齐全，看规格程式是否符合设计要求。接头盒分直通型和分歧型。二、根据施工图设计进行电杆、拉线测量定位1、打洞前复核路由、测定电杆、拉线位置，复核时应确认杆位设计偏差在允许范围，电杆与道路及其他建筑物、电力线的隔距符合要求。2、杆洞、拉线洞的施工a、用拉线加固的电杆杆洞根部应内移半个根径。b、杆洞深应符合各类土质的相应要求，其偏差应小于正负5cm。c、杆洞应打成圆形，其洞径比电杆根径最大直径大15cm为宜。d、为便于立杆，可在便于放置电杆侧开槽口，槽口深度应小于1/2杆洞。e、拉线洞的位置应由拉线出土点向外移，确保拉距。拉距比宜等于1,如因地势限制，可在0.75〜2间适当调整，超出此范围应按规定调整拉线程式。三、立杆及电杆根部加固1、立杆a、确认电杆质量符合要求。b、抬运电杆时确认杆高符合设计程式，尽量确保吊线的平顺，减少吊背档。c、直线路上电杆应成一直线，不得有眉弯或S弯。电杆竖立应正直。杆根左右偏差应小于5cm，前后偏差应小于30cm，杆梢前后、左右倾斜不得超过1/3梢径。d、用拉线加固的角杆，杆根应向转角内移半个根径，拉线收紧后，杆梢应向外倾斜半个梢径。e、采用撑杆加固的角杆，杆根不得内移。f、终端杆杆梢应向吊线张力的反侧倾斜半个梢径。2、回土及夯实a、杆洞及拉线洞回土必须分层夯实，每层以30cm为宜。b、杆根培土应高出地面20cm。c、杂草、稀泥、冻结土块、大石块均不得回填入杆洞。3、电杆杆根的加固遇有松土地带及河滩杆洞深度不够，电杆可采用水泥砂浆浆砌护墩保护，其基础直径应在1〜1.2米，上部直径不小于80cm。深度应略大于规定埋深10〜20cm为宜。四、拉线及撑杆的装设1、一般规定a、拉线的安装方位，角杆拉线应在角平分线上，人字拉应与线路行进方向垂直，顺线拉及终端杆拉线应与线路行进方向成一直线。地锚出土点的偏差应在规定范围内。b、拉线抱箍在电杆上的位置、隔装数：终端拉、顶头拉、角杆拉、顺线拉一律装设在吊线抱箍的上方，防风拉、侧面拉线装设在吊线抱箍的下方。各抱箍间的距离为10厘米±2厘米。拉线距高比等于1；不得小于0.75。直线段拉线隔装数；防风拉间隔8根，防凌拉间隔32根。c、拉线应采用钢绞线，其程式应符合设计要求。d、拉线不得有接头、锈蚀及松弛现象。e、安装双拉线时，两条拉线应在同一垂线上，同时应保证两条拉线的平行及地锚出土长度的一致。f、地锚配选程式应符合：f.l人字拉7/2.2钢绞线采用①12X1800mm钢柄地锚。f.2角杆拉线5米以下角深，采用7/2.6钢绞线配①16X1800mm钢柄地锚。f.3角杆拉线5米以上10米以下角深，采用7/2.6钢绞线配①16X2100mm钢柄。f.4角杆拉线10米以上角深用双拉线，上道采用7/2.6钢绞线配①16X2100mm钢柄地锚；下道采用7/2.6钢绞线配①16X1800mm钢柄地锚；f.5四方拉的顺线拉采用7/2.6钢绞线配①16X2100mm钢柄地锚；f.6大于15米角深，两道顺线拉（终端顶头拉）均采...
