(塔吊占用马路)安全围护方案VIP免费

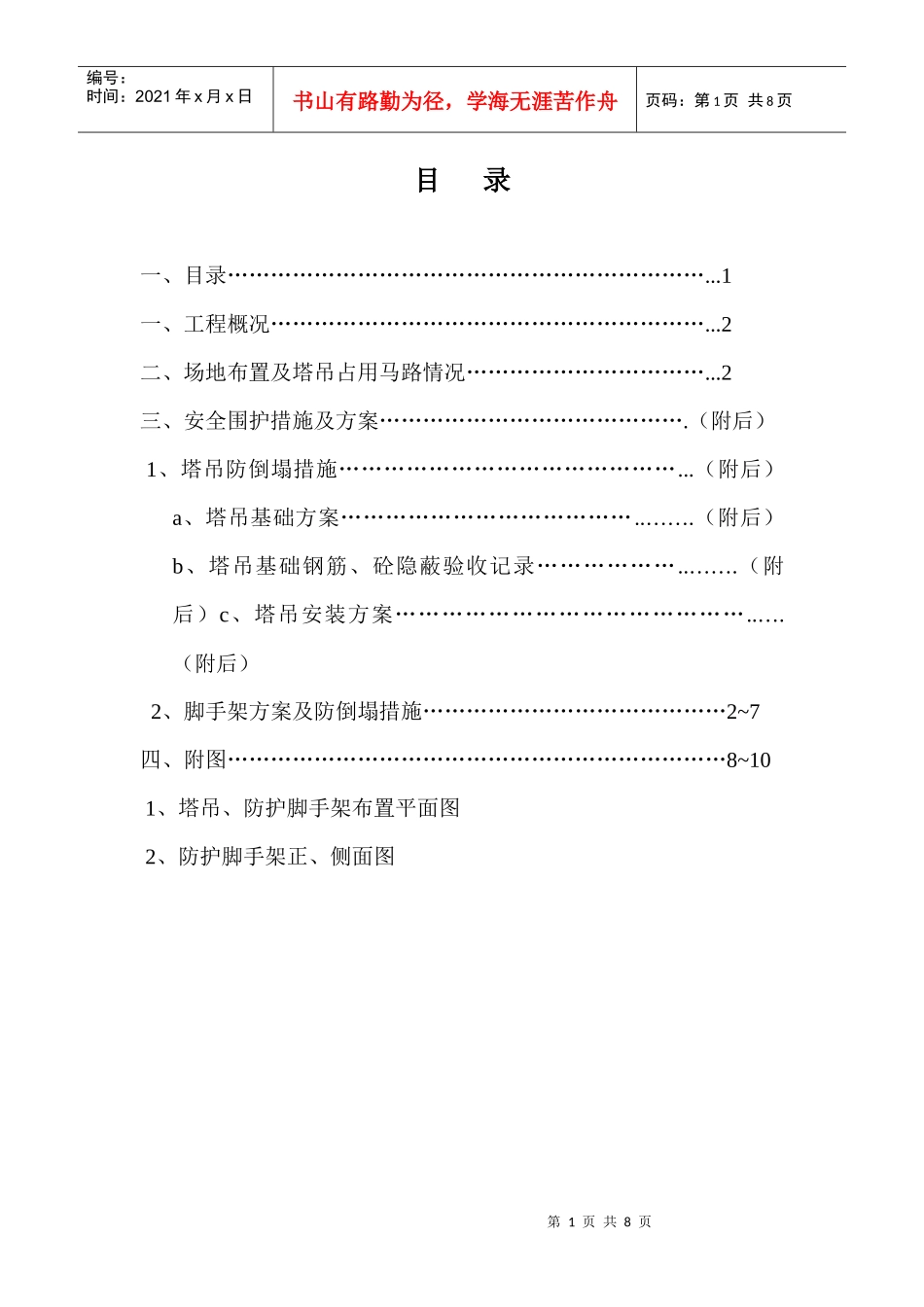

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页目录一、目录…………………………………………………………...1一、工程概况……………………………………………………...2二、场地布置及塔吊占用马路情况……………………………...2三、安全围护措施及方案…………………………………….（附后）1、塔吊防倒塌措施………………………………………...（附后）a、塔吊基础方案…………………………………..…….（附后）b、塔吊基础钢筋、砼隐蔽验收记录………………..…….（附后）c、塔吊安装方案………………………………………..….（附后）2、脚手架方案及防倒塌措施……………………………………2~7四、附图……………………………………………………………8~101、塔吊、防护脚手架布置平面图2、防护脚手架正、侧面图第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（1#塔吊占用马路）安全防护方案一、工程概况商业住宅祁连山路、丰翔路地块居住小区（中裕豪庭）工程位于上海市宝山区环镇北路、祁连山路口。本工程总建筑面积为57965.98平方米。其中，包括：高层住宅楼4栋，均为地下1层、地上18层框架剪力墙结构；联体别墅8栋，均为地上3层、地下1层框架结构；以及附建式地下人防车库，地上为商业配套公建。二、现场塔吊布置及占用马路情况根据本工程设计总图以及现场场地实际情况，其中4栋高层安装2台塔式起重机装置（塔吊），1#房和2#房公用一台（1#塔吊），3#房和4#房公用一台（2#塔吊）。由于场地的局限性等因素，1#塔吊安装的位置水平臂架已超出围墙外10m左右，至马路上空，而且在马路旁有公用电线及电线杆。（附图）三、安全防护措施及方案1、塔吊防倒塌措施a、塔吊基础方案（附后）b、塔吊基础钢筋、砼隐蔽验收记录（附后）c、塔吊安装方案、验收合格文件（附后）2、脚手架防倒塌措施第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页a、防护脚手架搭设方案：（1）脚手架搭设形式防护脚手架采用落地式脚手架，底部四排扣件式钢管脚手架，因马路旁有公用电线，所以上部为两排毛竹式脚手架，脚手架的地基必须平整夯实，上铺80厚道碴，浇100㎜厚素石砼，并垫木方。脚手架搭设尺寸为横距1500㎜，纵距2000㎜，步距1800㎜，内立杆距离围墙300㎜。（2）脚手架材料选择和质量规定a、钢管及毛竹要求1)脚手架钢管采用外径为48㎜，壁厚3.5㎜，材质符合GB700《普通碳素结构技术条件》每米重3.84千克，技术要求扣件应符合GB15831《钢管脚手架扣件》的规定。钢管外表面应平直光滑，涂防锈漆，斜拉杆和底层2米，漆不同颜色漆加以区分，保证脚手架外观整齐美观。2)新钢管应该有产品质量合格证，应该有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定。3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；旧钢管的锈蚀深度不得大于0.5mm；钢管端部有弯曲时，其弯曲部位长度不大于1500，弯曲度小于5mm；水平杆、斜杆的弯曲不大于30；立杆长度在3m与4m之间时弯曲不超过12，立杆长度在4米与6.5米之间时弯曲不超过20。4）毛竹采用优质毛竹。竹脚手架的立杆、顶撑、大横杆、剪刀撑、支杆等有效部分的小头直径不得小于7．5厘米，小横杆直径不第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页得小于9厘米。达不到要求的，立杆间距应缩小。青嫩、裂纹、白麻、虫蛀的竹杆不得使用。b、扣件及铁丝要求1）扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；2）新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；3）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；4）扣件在螺栓拧紧扭力矩达65N.m时，不得发生破坏；5）新、旧扣件必须进行防锈处理；6）竹脚手架的绑扎材料用的铁丝采用10#铅丝，其抗拉强度符合要求。c、连墙件要求连墙件无裂缝、...
