大工15秋《单片机原理及应用》大作业题目及要求VIP免费

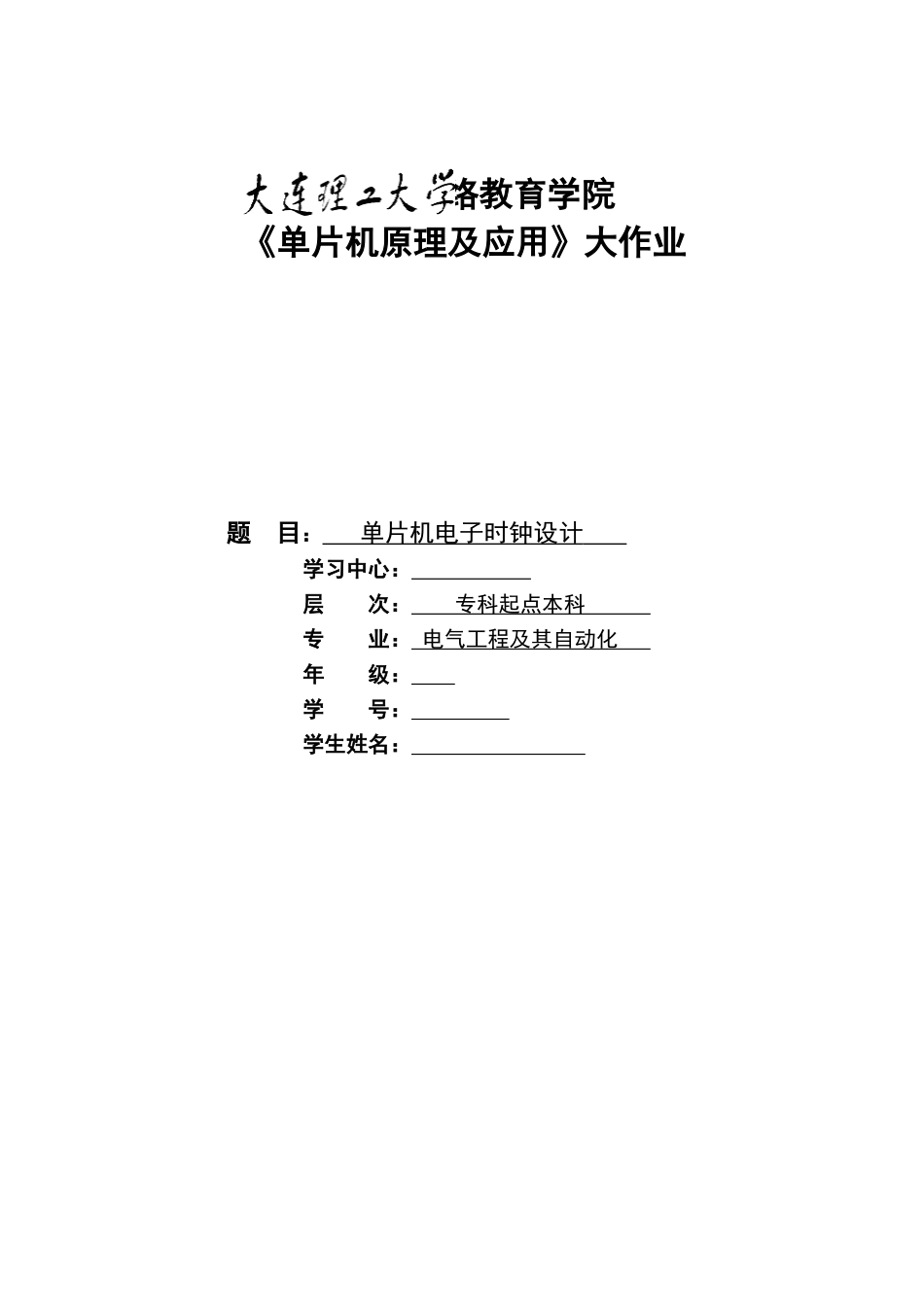

网络教育学院《单片机原理及应用》大作业题目：单片机电子时钟设计学习中心：层次：专科起点本科专业：电气工程及其自动化年级：学号：学生姓名：大工15秋《单片机原理及应用》大作业具体要求：1作业内容从以下五个题目中任选其一作答。2正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。3.作业提交学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。如下图所示。4.截止时间2016年3月9日。在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。5.注意事项请同学独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目一：单片机电子时钟设计准则：设计一个基于51单片机或STM单片机的电子时钟，并且能够实现时分秒的显示和调节撰写要求：（1）首先介绍课题背景，并进行需求分析及可行性分析，包括软硬件功能分配、核心器件的选型等；（2）对系统硬件进行设计，包括硬件功能模块划分、电路原理图设计等；（3）对系统软件进行设计，选用汇编语言或C语言编写程序，给出软件开发流程；（4）总结：需要说明的问题以及设计的心得体会。单片机电子时钟设计一、引言单片机技术在计算机中作为独立的分支，有着性价比高、集成度高、体积少、可靠性高、控制功能强大、低功耗、低电压、便于生产、便于携带等特点，越来越广泛的被应用于实际生活中。单片机全称，单片机微型计算机，从应用领域来看，单片机主要用来控制系统运行，所以又称微控制器或嵌入式控制器，单片机是将计算机的基本部件微型化并集成在一块芯片上的微型计算机。二、时钟的基本原理分析利用单片机定时器完成计时功能，定时器00计时中断程序每隔0.01s中断一次并当作一个计数，设定定时11秒的中断计数初值为100，每中断一次中断计数初值减11，当减到00时，则表示1s到了，秒变量加11，同理再判断是否1min钟到了，再判断是否1h到了。为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。三、时钟设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构。这样，既能做到经济合理又能实现预期的功能。在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能便于添加各项功能。程序可分为闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等。运用这种方法，关键在于各模块的兼容和配合，若各模块不匹配会出现意想不到的错误。首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。这是前期准备工作。第二部分是硬件部分：依据想要的功能分块设计设计，比如输入需要开关电路，输出需要显示驱动电路和数码管电路等。第三部分是软件部分：先学习理解汇编语言的编程方法再根据设计的硬件电路进行分块的编程调试，最终完成程序设计。第四部分是软件画图部分：设计好电路后进行画图，包括电路图和仿真图的绘制。第五部分是软件仿真部分：软硬件设计好后将软件载入芯片中进行仿真，仿真无法完成时检查软件程序和硬件电路并进行修改直到仿真成功。第六部分是硬件实现部分：连接电路并导入程序检查电路，若与设计的完全一样一般能实现想要的功能。最后进行功能扩展，在已经正确的设计基础上，添加额外的功能！四、时钟的实现A.电路设计1.整体设计此次设计主要是应用单片机来设计电子时钟，硬件部分主要分以下电路模块：显示电路用88个共阴数码管分别显示，星期（...
