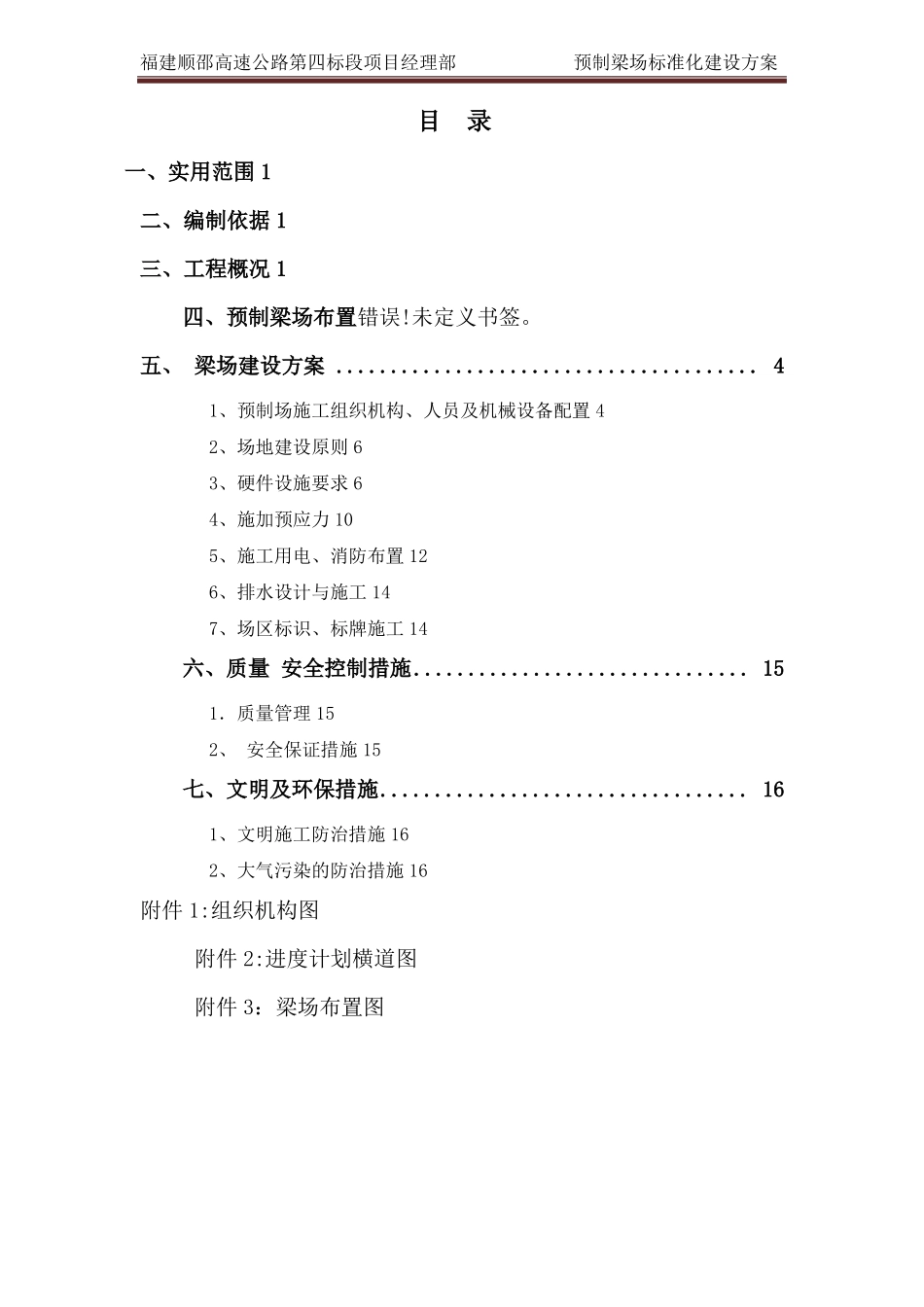

福建顺邵高速公路第四标段项目经理部预制梁场标准化建设方案目录一、实用范围1二、编制依据1三、工程概况1四、预制梁场布置错误!未定义书签。五、梁场建设方案.......................................41、预制场施工组织机构、人员及机械设备配置42、场地建设原则63、硬件设施要求64、施加预应力105、施工用电、消防布置126、排水设计与施工147、场区标识、标牌施工14六、质量安全控制措施...............................151．质量管理152、安全保证措施15七、文明及环保措施..................................161、文明施工防治措施162、大气污染的防治措施16附件1:组织机构图附件2:进度计划横道图附件3：梁场布置图福建顺邵高速公路第四标段项目经理部预制梁场标准化建设方案福建顺邵高速公路第四标段预制梁场标准化建设方案一、实用范围本标准化建设方案主要针对顺邵高速公路第四标段全部预制梁,包含40米T型梁、35米T型梁、30米T型梁、25米T型梁的预制施工。二、编制依据《修编稿施工图设计》A7标段第三册桥梁、涵洞;A8标段第三册桥梁、涵洞,A8标段第五册路线交叉；《公路桥涵施工技术规范(JTG/TF50—2011)》；《公路工程质量检验评定标准(JTGF80／1—2004)》；《钢结构设计规范GB50017—2003》；《建筑结构荷载规范（GB50009—2001)》;《福建省高速公路施工标准化管理指南》(第四分册）;业主相关技术资料;我单位以往施工经验三、工程概况本合同段属于福建顺昌至邵武高速，桩号为K52+440～K66+874,全长14.434Km。本合同段共有铺前大桥1座、铺前分离式桥1座、安家渡特大桥1座，及吴家塘互通桥，张家际互通桥，具体工程量见表1《福建顺昌至邵武第四合同段桥梁工程一览表》及表2,T梁预制安装整体施工计划.根据施工总体进度计划，项目部决定本标段预制场位于安家渡0#桥台500米处K61+732.71～K62+232.71主线,主要负责预制铺前大桥200片，其中40米165片，35米35片；安家渡大桥110片，其中40米105片，25米5片；吴家塘互通桥30米T梁，26片，张家际互通桥30米T梁,61片，共计预制T梁片数397片的生产任务,总1福建顺邵高速公路第四标段项目经理部预制梁场标准化建设方案占地面积16000平方米，设置预制台座25个，梁片出坑检查台座1个，配置2台80吨、1台10吨龙门吊，作为移梁、立拆模板浇注砼使用。表1福建顺昌至邵武高速公路第四合同段桥梁工程一览表序号1234工程名称铺前大桥长度（m）结构形式PC连续T梁即40米T梁+35米T梁等截面连续箱梁+40米T梁+变截面连续箱梁+25米T梁吴家塘互通1，2号桥预应力砼30米简支T梁桥，A匝道1号桥2＊30+3＊30，B匝道桥5＊30T梁左793米，右788米左719.39米,安家渡大桥右736.39米吴家塘互通82米桥张家际互通314米表2T梁预制安装整体施工计划桥梁工预制程（范顺序围）1梁尺寸片数预制预制预制结架设架设结束天数开始束开始9020172017年20172017年8年3月6月年5月月20172017年20172017年7年3月4月年6月月23440米T梁105安家渡片,25mT梁5大桥片吴家塘互通主30米斜交T线1＃梁10片桥吴家塘互通主30mT梁16片线2＃桥40米T梁165铺前大片，35米T桥梁35片张家际30米T梁互通1101020163020172017年20172017年6年4月5月年6月月20172017年20172017年12年7月11月年8月月201720172017年2017年12年11年9月11月月月20015056170四、预制梁场布置2福建顺邵高速公路第四标段项目经理部预制梁场标准化建设方案本标段梁场为挖方段，主要为粉沙性土质，土质良好.目前能利用的运输地方道路主要为G316国道，除一处与主线交叉外，其余地段有部分村道可通往主线，考虑现场场地条件和运梁及架设方案,项目部结合实际情况，梁场设在主线安家渡0号桥台K61+700～K62+200主线处路基上，压实度及平整度等指标符合要求后方可建设.选址位置均为农田用地，远离居民区，对当地居民干扰较少，附近没有地质灾害危险源,利用乡村水泥路可以到达,用水充足，可抽取排灌渠水结合打井解决。预制场长500m,预制场宽24m，计划此段路基完成后2个月内梁场建设，8个月内T梁预制完成，T梁架设预计8个月内完成。设20个40米预制台座，5个35米预制台座，布置4排40米T梁存梁区，1排30米T梁存梁区。预制梁厂、台座布置见梁厂规...
