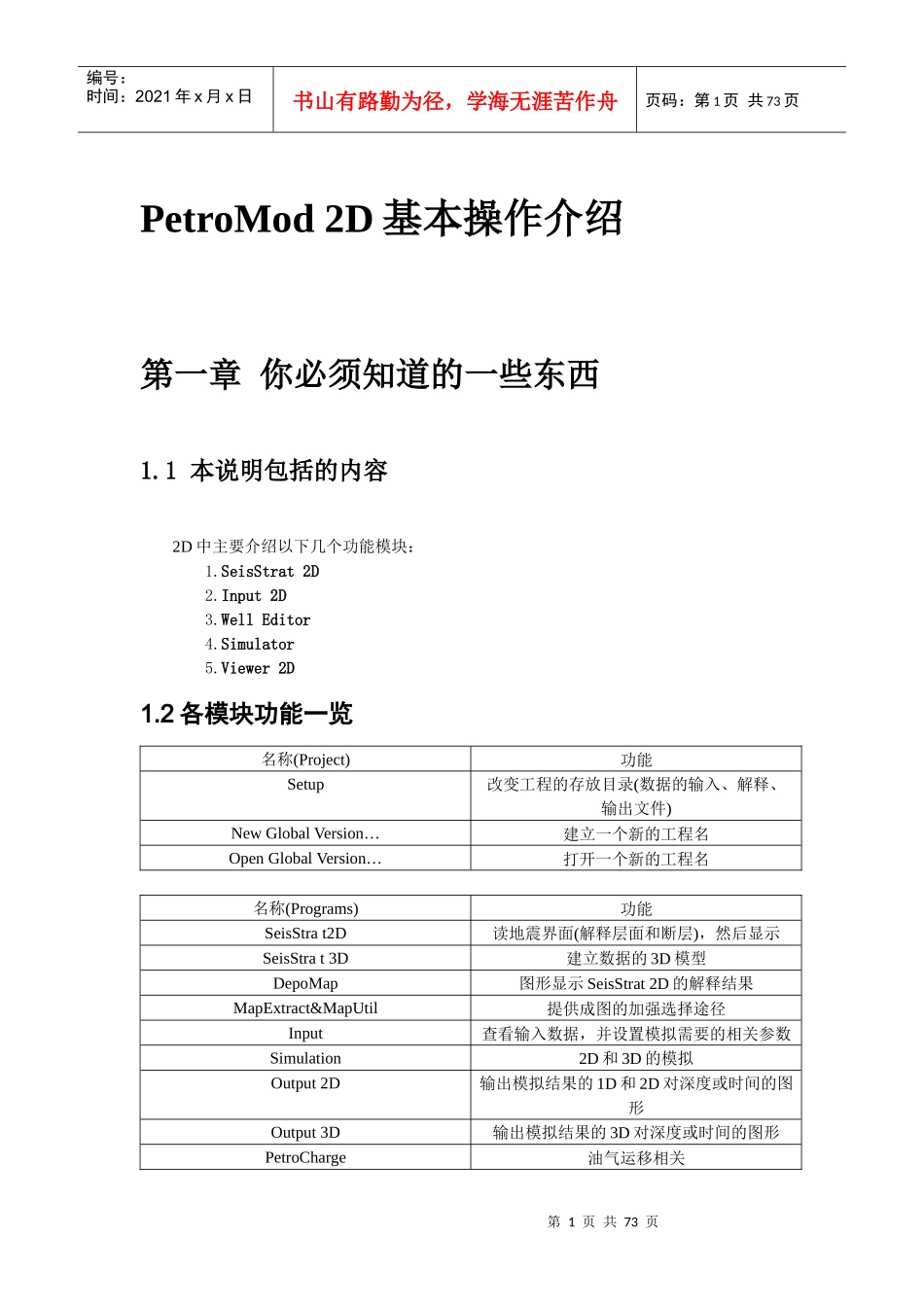

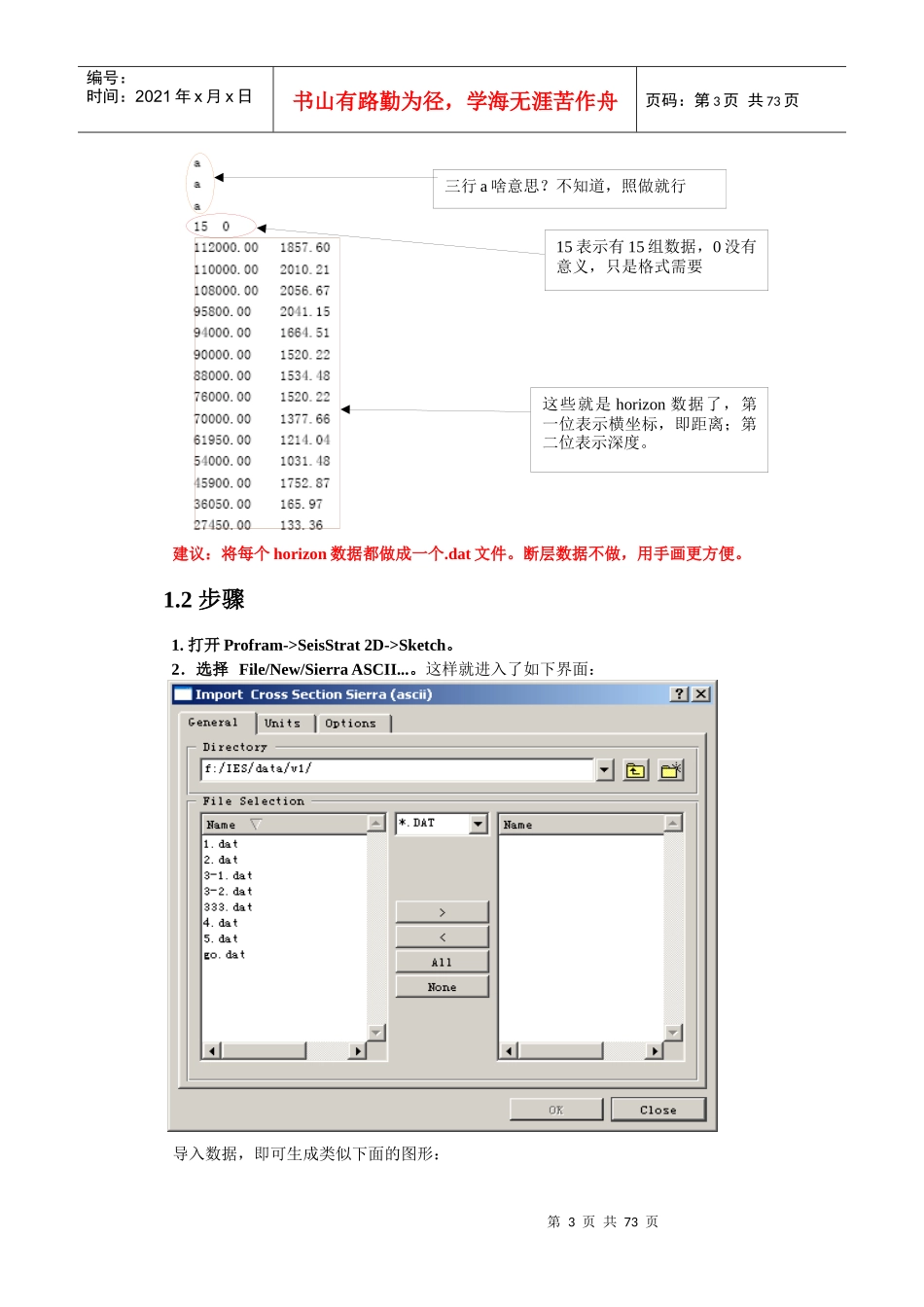

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页PetroMod2D基本操作介绍第一章你必须知道的一些东西1.1本说明包括的内容2D中主要介绍以下几个功能模块：1.SeisStrat2D2.Input2D3.WellEditor4.Simulator5.Viewer2D1.2各模块功能一览名称(Project)功能Setup改变工程的存放目录(数据的输入、解释、输出文件)NewGlobalVersion…建立一个新的工程名OpenGlobalVersion…打开一个新的工程名名称(Programs)功能SeisStrat2D读地震界面(解释层面和断层)，然后显示SeisStrat3D建立数据的3D模型DepoMap图形显示SeisStrat2D的解释结果MapExtract&MapUtil提供成图的加强选择途径Input查看输入数据，并设置模拟需要的相关参数Simulation2D和3D的模拟Output2D输出模拟结果的1D和2D对深度或时间的图形Output3D输出模拟结果的3D对深度或时间的图形PetroCharge油气运移相关第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页PetroFlash地质过程动画形式显示WellEditor输入、生成、管理钻井的数据1.3初学提示如果SeisStrat2D,DepoMap,MapExtract,andMapUtil显示为灰色，表明其不可用。这是由于还没有GlobalVersion设置好。请选择OpenGlobalVersion或NewGlobalVersion进行设置，然后在运行。1.4PetroMod2D操作流程对于2D盆地模拟来讲，我们主要做以下工作：1.创建地层构造格架。主要是输入地震剖面解译的地震界面数据，并加入相关断层。这是进行下面所有模拟工作的基础。2.填充地层、断层、界面、岩性、烃源岩、油气系统组分和沉积时间等属性。这是为模拟工作添加原材料。生成模拟所需数据(pre-processinput)。上面三项工作是在SeisStrat2D->sketch中完成的。在input->input2D中编辑模拟数据。主要是编辑一些趋势参数(trends:HF、SWI、PWD)。到simulation中进行模拟工作。主要是设定好动力学参数(kinetic)和油气流体模型(petroflow)，然后进行模拟。在output->viewer2D中显示模拟结果。主要是显示2D沉降史(各个时期都有)、热史、生烃史、迁移史等。第二章具体实例教你玩转PetroMod2D实例一：输入数据创建地层构造格架。1.1数据准备要求有ASCIIdata数据，文件类型为*.dat类型。可以用写字板打开并编辑相关数据。格式如下：(多个层位就接着来，见具体实例文件)第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页建议：将每个horizon数据都做成一个.dat文件。断层数据不做，用手画更方便。1.2步骤1.打开Profram->SeisStrat2D->Sketch。2．选择File/New/SierraASCII...。这样就进入了如下界面：导入数据，即可生成类似下面的图形：三行a啥意思？不知道，照做就行15表示有15组数据，0没有意义，只是格式需要这些就是horizon数据了，第一位表示横坐标，即距离；第二位表示深度。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页Note:Horizon尺度设置：最大horizontalscale是50000,代表50000个单位(unit)，并不代表米(meter).可以通过Options/SectionLimits...进入设置界面。默认值为100meter/unit，可以根据自己的需要进行修改。由于在处理地震数据的时候，绘制图形与炮点的单位可能不一样，因此应时时注意单位问题。深度设置亦在此界面中进行。一般的Depth设置范围要比实际的范围大一些，这样就在图中表现得漂亮一些，而且利于一些属性的设置。3.设置属性。主要包括(请按顺序设置)：(1)horizons&faults.选择来设置horizons(主要就是为horizon标记颜色，利于分析使用)，相关界面如下。Note:要先Create再使用，不然就巧妇难为无米之炊了。另外最顶层的horizon要设置为SeaBottom/SedimentSurface。第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共73页选择设置faults。做法与horizons相似。(2)intervalsIntervals是实现合并矩形体为一个unit的好方式，主要是用来标记同一地质的地层(它们可能被断层分割，但是用interval就可以将之联系起来)。Lithology、depositonalage...
