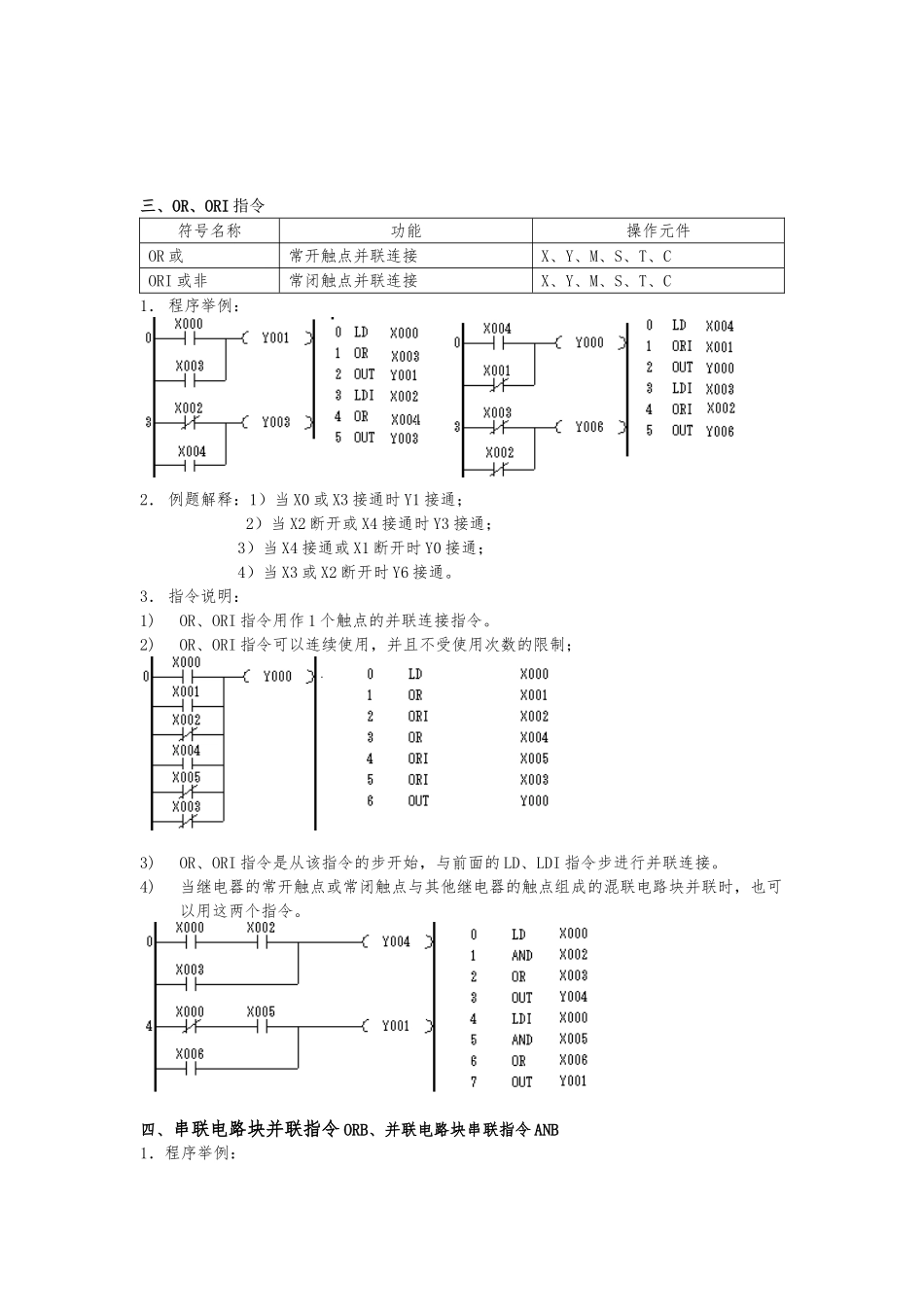

三、OR、ORI 指令符号名称功能操作元件OR 或常开触点并联连接X、Y、M、S、T、CORI 或非常闭触点并联连接X、Y、M、S、T、C1． 程序举例：2． 例题解释：1）当 X0 或 X3 接通时 Y1 接通； 2）当 X2 断开或 X4 接通时 Y3 接通； 3）当 X4 接通或 X1 断开时 Y0 接通； 4）当 X3 或 X2 断开时 Y6 接通。3． 指令说明：1)OR、ORI 指令用作 1 个触点的并联连接指令。2)OR、ORI 指令可以连续使用，并且不受使用次数的限制；3)OR、ORI 指令是从该指令的步开始，与前面的 LD、LDI 指令步进行并联连接。4)当继电器的常开触点或常闭触点与其他继电器的触点组成的混联电路块并联时，也可以用这两个指令。四、串联电路块并联指令 ORB、并联电路块串联指令 ANB1．程序举例：2．例题解释：1）X0 与 X1、X2 与 X3、X4 与 X5 任一电路块接通，Y1 接通; 2）X0 或 X1 接通，X2 与 X3 接通或 X4 接通，Y0 都可以接通；3．指令说明：1)ORB、ANB 无操作软元2)2 个以上的触点串联连接的电路称为串联电路块；3)将串联电路并联连接时，分支开始用 LD、LDI 指令，分支结束用 ORB 指令；4)ORB、ANB 指令，是无操作元件的独立指令，它们只描述电路的串并联关系；5)有多个串联电路时，若对每个电路块使用 ORB 指令，则串联电路没有限制，如上举例程序；6)若多个并联电路块按顺序和前面的电路串联连接时，则 ANB 指令的使用次数没有限制；7)使用 ORB、ANB 指令编程时，也可以实行 ORB、ANB 指令连续使用的方法；但只能连续使用不超过 8 次，在此建议不使用此法。五、分支多重输出 MPS、MRD、MPP 指令MPS 指令：将逻辑运算结果存入栈存储器；MRD 指令：读出栈 1 号存储器结果MPP 指令：取出栈存储器结果并清除；用于多重输出电路；FX 的 PLC 有 11 个栈存储器，用来存放运算中间结果的存储区域称为堆栈存储器。使用一次 MPS 就将此刻的运算结果送入堆栈的第一段，而将原来的第一层存储的数据移到堆栈的下一段。MRD 只用来读出堆栈最上段的最新数据，此时堆栈的数据不移动。使用 MPP 指令，各数据向上一段移动，最上段的数据被读出，同时这个数据就从堆栈中清除。1． 程序举例：2． 例题解释：1）当公共条件 X0 闭合时，X1 闭合则 Y0 接通；X2 接通则 Y1 接通；Y2接通；X3 接通则 Y3 接通。2）上述程序举例中可以用两种不同的指令形式，这个地方应给学生明确解释。3．...
