室内机电调试配合方法及措施VIP免费

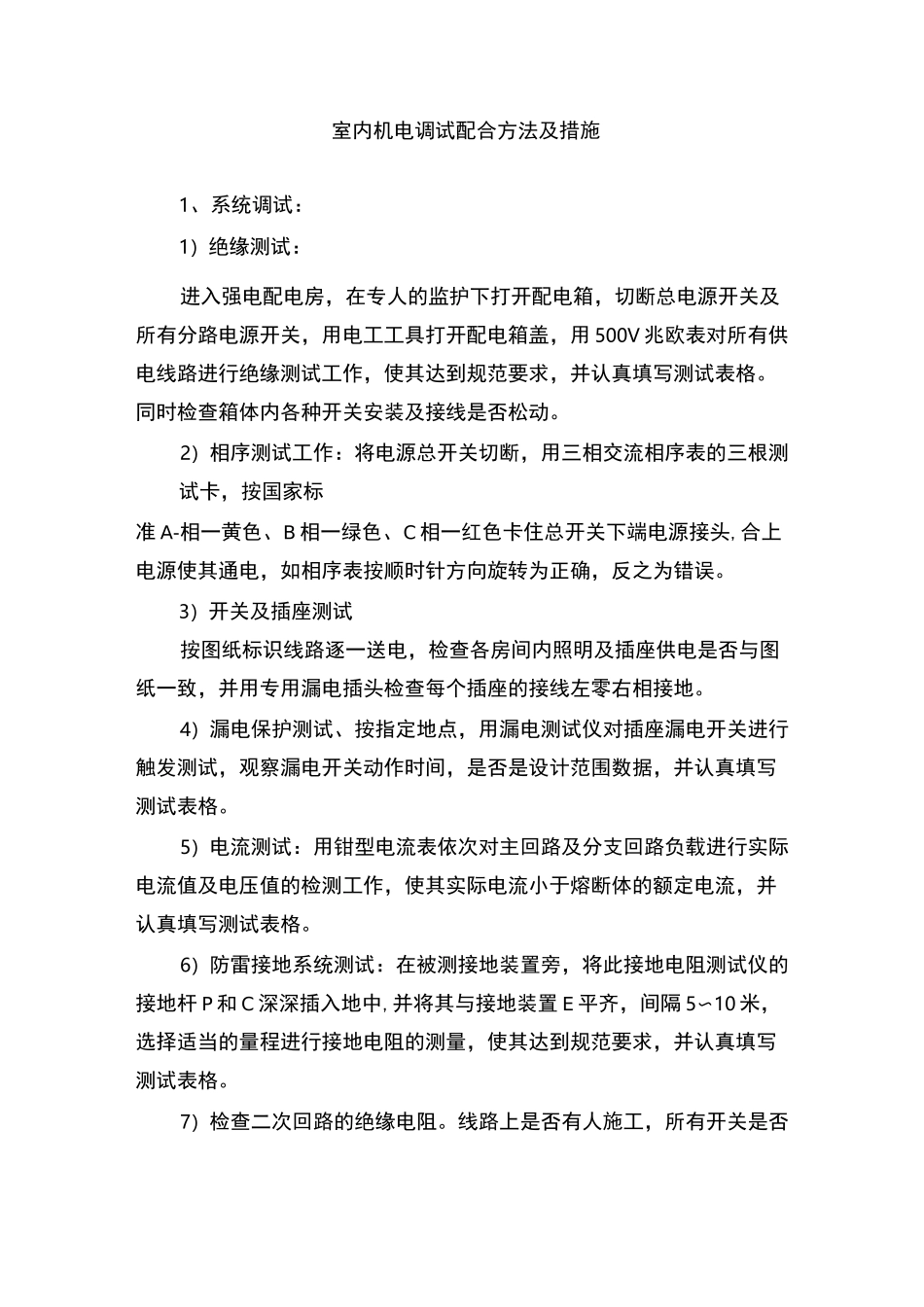

室内机电调试配合方法及措施1、系统调试：1）绝缘测试：进入强电配电房，在专人的监护下打开配电箱，切断总电源开关及所有分路电源开关，用电工工具打开配电箱盖，用500V兆欧表对所有供电线路进行绝缘测试工作，使其达到规范要求，并认真填写测试表格。同时检查箱体内各种开关安装及接线是否松动。2）相序测试工作：将电源总开关切断，用三相交流相序表的三根测试卡，按国家标准A-相一黄色、B相一绿色、C相一红色卡住总开关下端电源接头,合上电源使其通电，如相序表按顺时针方向旋转为正确，反之为错误。3）开关及插座测试按图纸标识线路逐一送电，检查各房间内照明及插座供电是否与图纸一致，并用专用漏电插头检查每个插座的接线左零右相接地。4）漏电保护测试、按指定地点，用漏电测试仪对插座漏电开关进行触发测试，观察漏电开关动作时间，是否是设计范围数据，并认真填写测试表格。5）电流测试：用钳型电流表依次对主回路及分支回路负载进行实际电流值及电压值的检测工作，使其实际电流小于熔断体的额定电流，并认真填写测试表格。6）防雷接地系统测试：在被测接地装置旁，将此接地电阻测试仪的接地杆P和C深深插入地中,并将其与接地装置E平齐，间隔5〜10米，选择适当的量程进行接地电阻的测量，使其达到规范要求，并认真填写测试表格。7）检查二次回路的绝缘电阻。线路上是否有人施工，所有开关是否全在分闸位置，确认无误后方可送电。送电必须从电源侧送起，每送一个回路，必须检查三相电压是否正常，如双路电源，必须检查其相序是否正确。照明送电逐个回路，送一路调一路，保证控制正确无误，所有插座接地位置正确。动力设备调试前首先检查其控制部分是否灵活、完好，如接触器控制或减压启动等自动控制设备，应先切除电机线路检查，调试其控制部分是否动作无误，然后检查其电机转动是否灵活，有无卡死现象，有些设备应先卸开负荷，确认电机是否正常运转，正常后，才能开机试运转，如发现异常情况，应立即停止，检查消除故障后，继续调试。在调试阶段，每班必须有两人以上有经验的电工值班巡视，如有异常情况及时处理，试运值班24h,无异常情况，也要设管卡，方可正式投入运行。包括：负责的电气安装工程的调试、及配合电气工程整体调试的方法，配合机电专业进行设备和系统调试的方法，以及安全措施等。8）全部送电完成后，把“有电危险”警示牌挂上。9）卫生器具交工前应做满水和通水试验。检验方法：满水后各连接件不渗不漏，洁具流水通常。2、配合调试：1）调试部署。（1）调试小组：建立调试领导小组，以项目经理任组长，项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调试小组通讯录，统一调试对讲机通话频道。（2）职责：①项目经理负责组织调试工作，组织专业工程师编制调试方案和调试计划，协调解决调试过程中各专业间相互配合和出现的问题，监督、检查调试进度。②项目部专业工程师专业工程师负责编制安防系统调试方案和调试计划。在项目经理的领导下组织各相关单位实施具体的调试，对参加调试的施工人员进行培训和技术交底。③各施工单位和专业分包单位负责本专业的调试，共同完成安防系统的联合试运行。④设备供应商设备供应厂家负责所供应设备的技术性能保证。对调试人员进行设备技术性能的培训，指导设备的调试，及时解决试运行过程中出现的技术问题。2）调试准备（1）技术准备①调试前，调试人员应熟悉电气系统全部设计资料，包括施工图纸、设计说明、电气原理图、设备技术文件、调试方案等，充分领会设计意图，了解各种设计参数、系统工艺流程及电气设备的性能、技术参数和使用方法等。②调试前请设备厂家技术人员对调试人员进行培训。③项目工程师对调试人员进行调试方案技术交底（包括安全措施）。④项目经理、各专业项目工程师、监理、施工单位项目经理和调试人员、设备厂家技术-2-人员等一起深入现场，检查安防系统工程安装质量和各变电所、电气设备机房、管井土建等完成情况，有不合格或不完善的地方，做好记录，限期整改。（2）系统调试前的检查内容①电气系统管线、设备和配...
