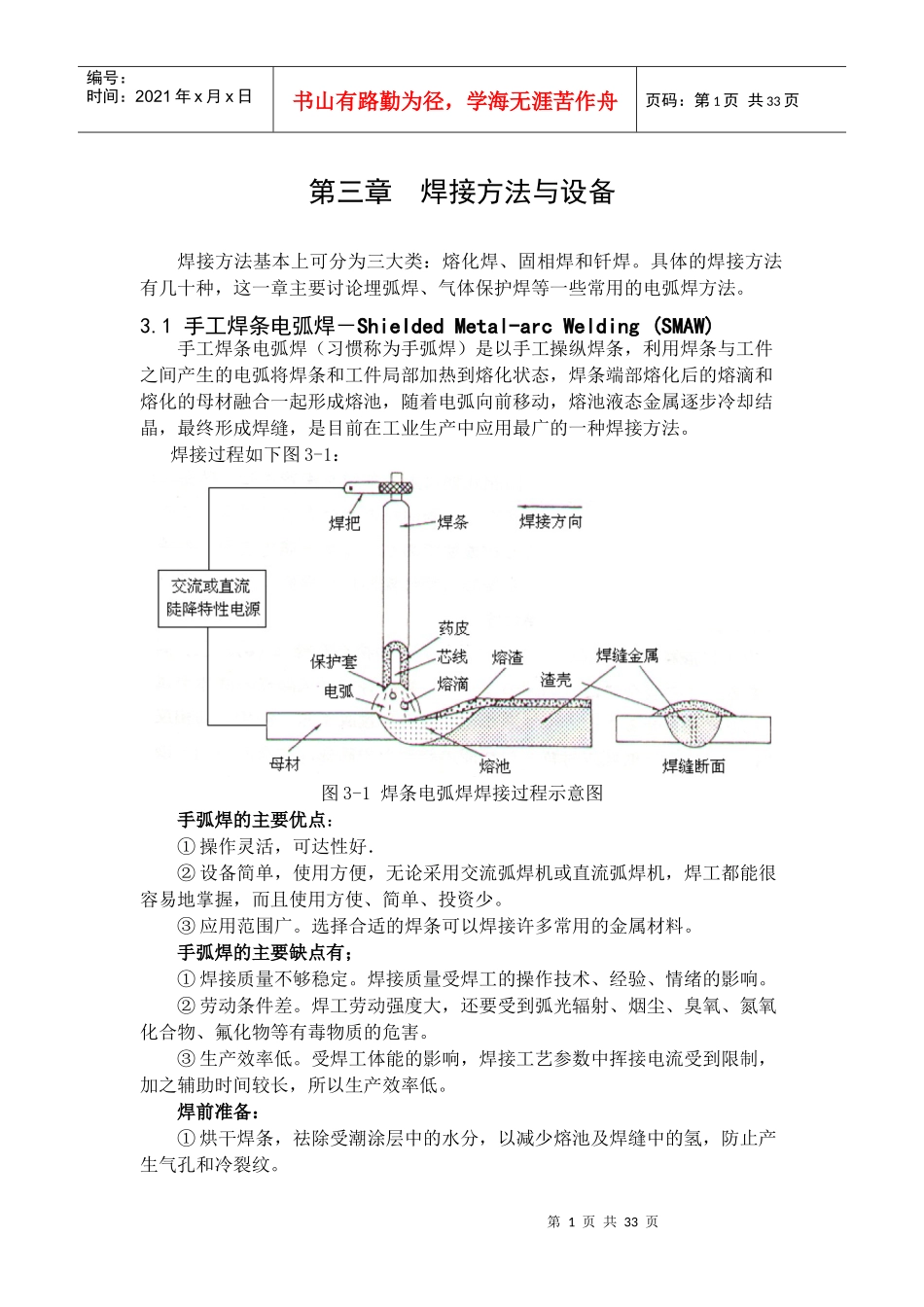

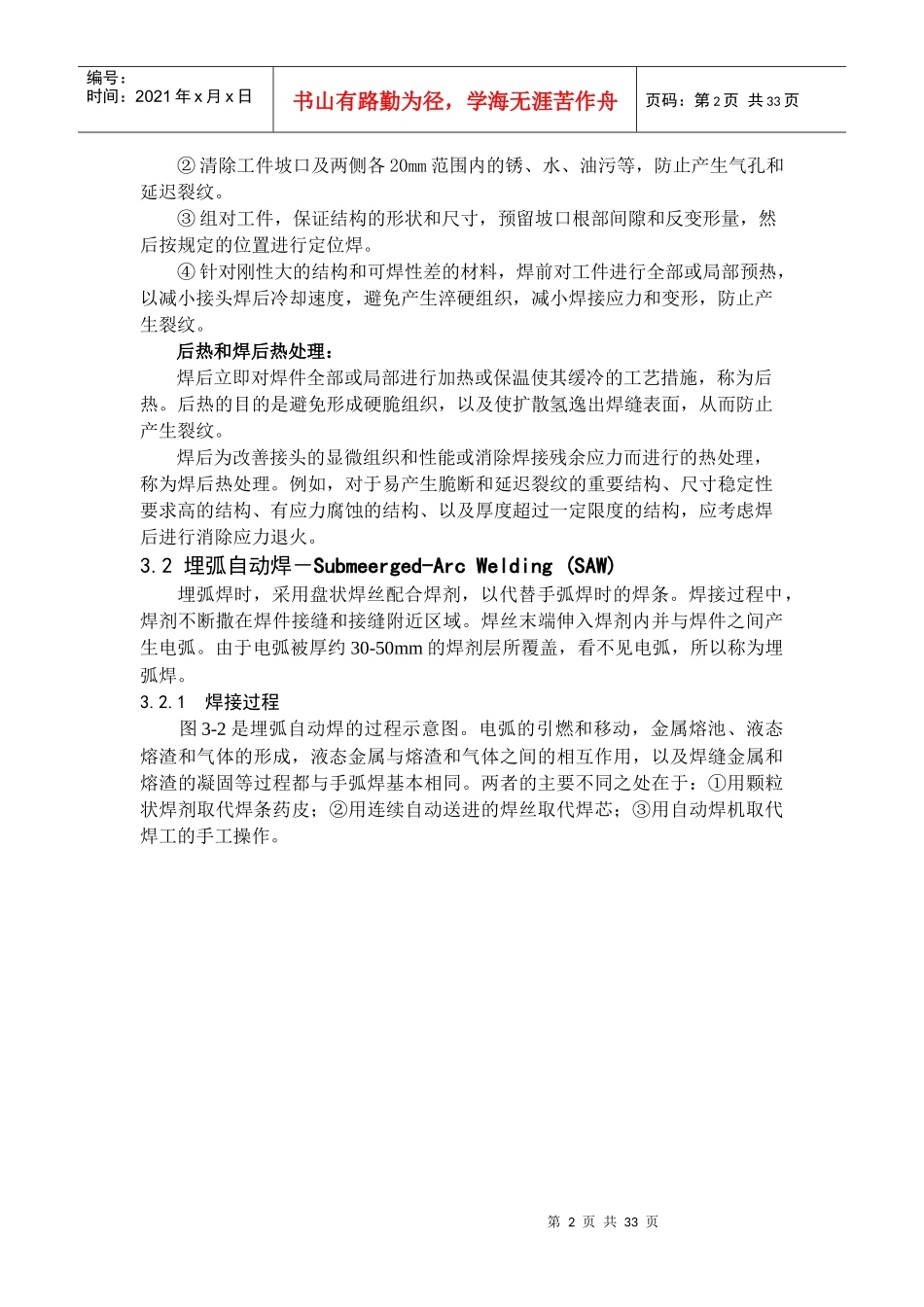

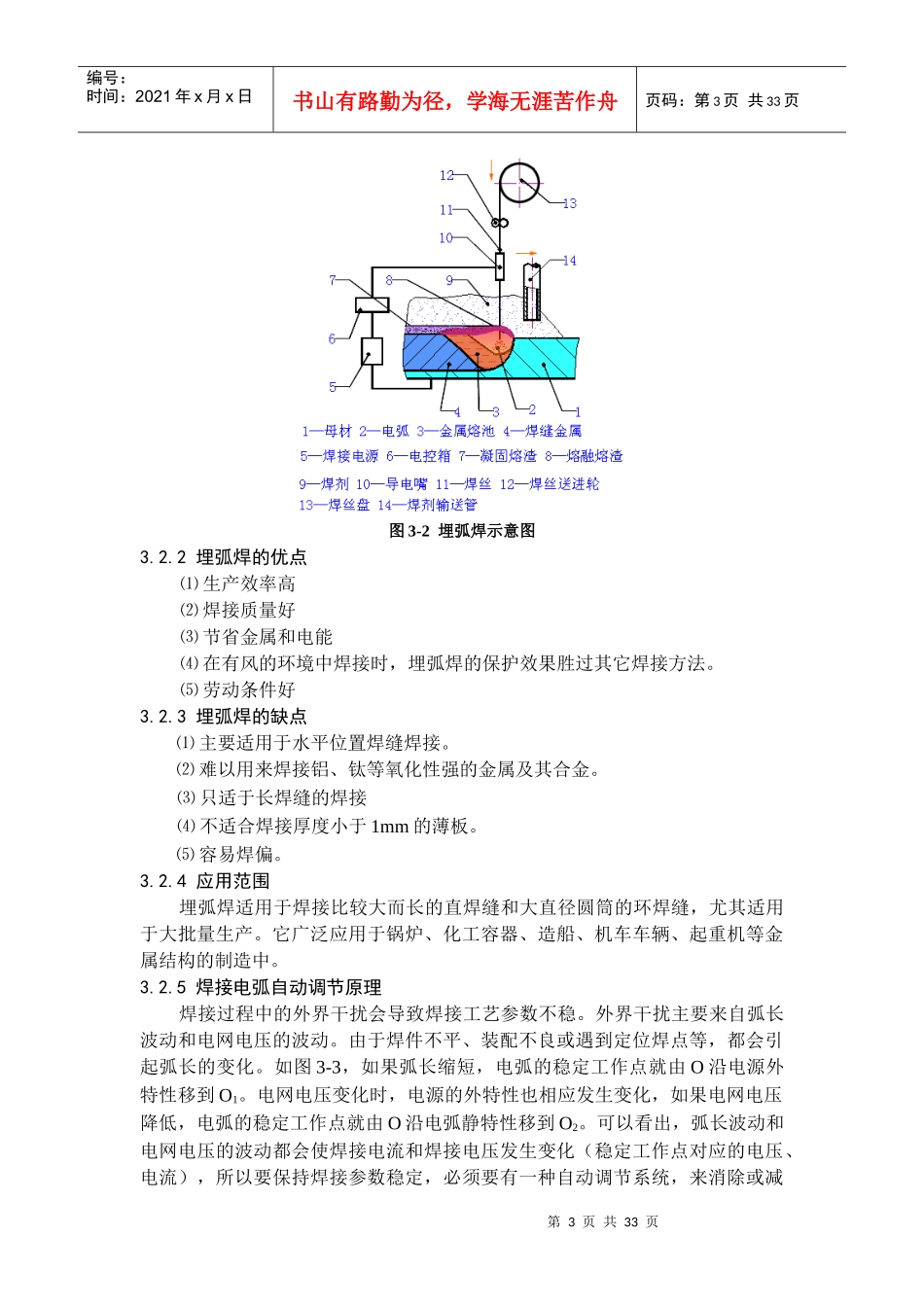

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第三章焊接方法与设备焊接方法基本上可分为三大类：熔化焊、固相焊和钎焊。具体的焊接方法有几十种，这一章主要讨论埋弧焊、气体保护焊等一些常用的电弧焊方法。3.1手工焊条电弧焊－ShieldedMetal-arcWelding(SMAW)手工焊条电弧焊（习惯称为手弧焊）是以手工操纵焊条，利用焊条与工件之间产生的电弧将焊条和工件局部加热到熔化状态，焊条端部熔化后的熔滴和熔化的母材融合一起形成熔池，随着电弧向前移动，熔池液态金属逐步冷却结晶，最终形成焊缝，是目前在工业生产中应用最广的一种焊接方法。焊接过程如下图3-1：图3-1焊条电弧焊焊接过程示意图手弧焊的主要优点：①操作灵活，可达性好．②设备简单，使用方便，无论采用交流弧焊机或直流弧焊机，焊工都能很容易地掌握，而且使用方使、简单、投资少。③应用范围广。选择合适的焊条可以焊接许多常用的金属材料。手弧焊的主要缺点有；①焊接质量不够稳定。焊接质量受焊工的操作技术、经验、情绪的影响。②劳动条件差。焊工劳动强度大，还要受到弧光辐射、烟尘、臭氧、氮氧化合物、氟化物等有毒物质的危害。③生产效率低。受焊工体能的影响，焊接工艺参数中挥接电流受到限制，加之辅助时间较长，所以生产效率低。焊前准备：①烘干焊条，祛除受潮涂层中的水分，以减少熔池及焊缝中的氢，防止产生气孔和冷裂纹。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页②清除工件坡口及两侧各20mm范围内的锈、水、油污等，防止产生气孔和延迟裂纹。③组对工件，保证结构的形状和尺寸，预留坡口根部间隙和反变形量，然后按规定的位置进行定位焊。④针对刚性大的结构和可焊性差的材料，焊前对工件进行全部或局部预热，以减小接头焊后冷却速度，避免产生淬硬组织，减小焊接应力和变形，防止产生裂纹。后热和焊后热处理：焊后立即对焊件全部或局部进行加热或保温使其缓冷的工艺措施，称为后热。后热的目的是避免形成硬脆组织，以及使扩散氢逸出焊缝表面，从而防止产生裂纹。焊后为改善接头的显微组织和性能或消除焊接残余应力而进行的热处理，称为焊后热处理。例如，对于易产生脆断和延迟裂纹的重要结构、尺寸稳定性要求高的结构、有应力腐蚀的结构、以及厚度超过一定限度的结构，应考虑焊后进行消除应力退火。3.2埋弧自动焊－Submeerged-ArcWelding(SAW)埋弧焊时，采用盘状焊丝配合焊剂，以代替手弧焊时的焊条。焊接过程中，焊剂不断撒在焊件接缝和接缝附近区域。焊丝末端伸入焊剂内并与焊件之间产生电弧。由于电弧被厚约30-50mm的焊剂层所覆盖，看不见电弧，所以称为埋弧焊。3.2.1焊接过程图3-2是埋弧自动焊的过程示意图。电弧的引燃和移动，金属熔池、液态熔渣和气体的形成，液态金属与熔渣和气体之间的相互作用，以及焊缝金属和熔渣的凝固等过程都与手弧焊基本相同。两者的主要不同之处在于：①用颗粒状焊剂取代焊条药皮；②用连续自动送进的焊丝取代焊芯；③用自动焊机取代焊工的手工操作。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页图3-2埋弧焊示意图3.2.2埋弧焊的优点⑴生产效率高⑵焊接质量好⑶节省金属和电能⑷在有风的环境中焊接时，埋弧焊的保护效果胜过其它焊接方法。⑸劳动条件好3.2.3埋弧焊的缺点⑴主要适用于水平位置焊缝焊接。⑵难以用来焊接铝、钛等氧化性强的金属及其合金。⑶只适于长焊缝的焊接⑷不适合焊接厚度小于1mm的薄板。⑸容易焊偏。3.2.4应用范围埋弧焊适用于焊接比较大而长的直焊缝和大直径圆筒的环焊缝，尤其适用于大批量生产。它广泛应用于锅炉、化工容器、造船、机车车辆、起重机等金属结构的制造中。3.2.5焊接电弧自动调节原理焊接过程中的外界干扰会导致焊接工艺参数不稳。外界干扰主要来自弧长波动和电网电压的波动。由于焊件不平、装配不良或遇到定位焊点等，都会引起弧长的变化。如图3-3，如果弧长缩短，电弧的稳定工作点就由O沿电源外特性移到O1。电网电压变化时，电源的外特性也相应发生变化，如果电网电压降低...
