安防设备安装与系统调试实训指导书VIP免费

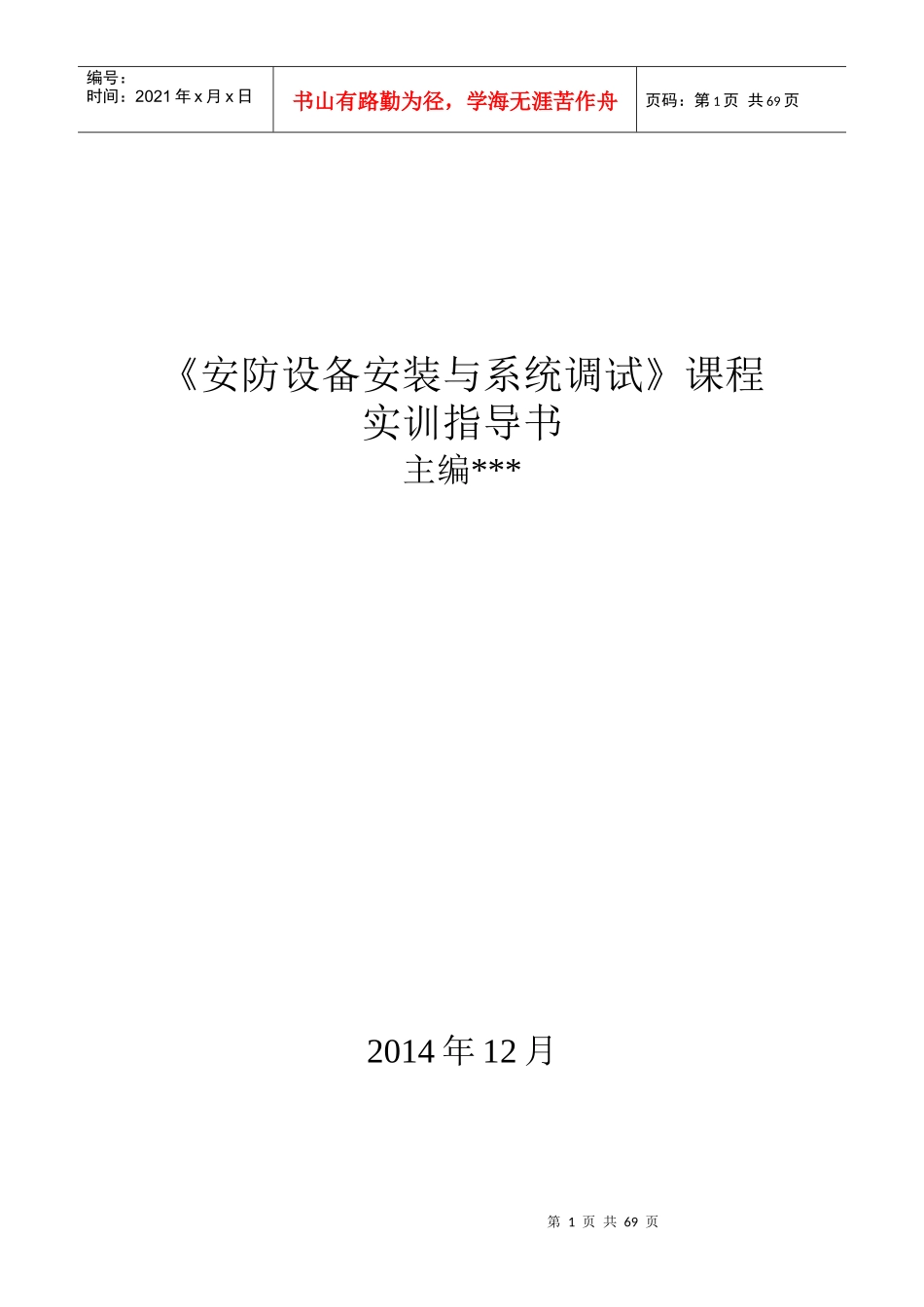

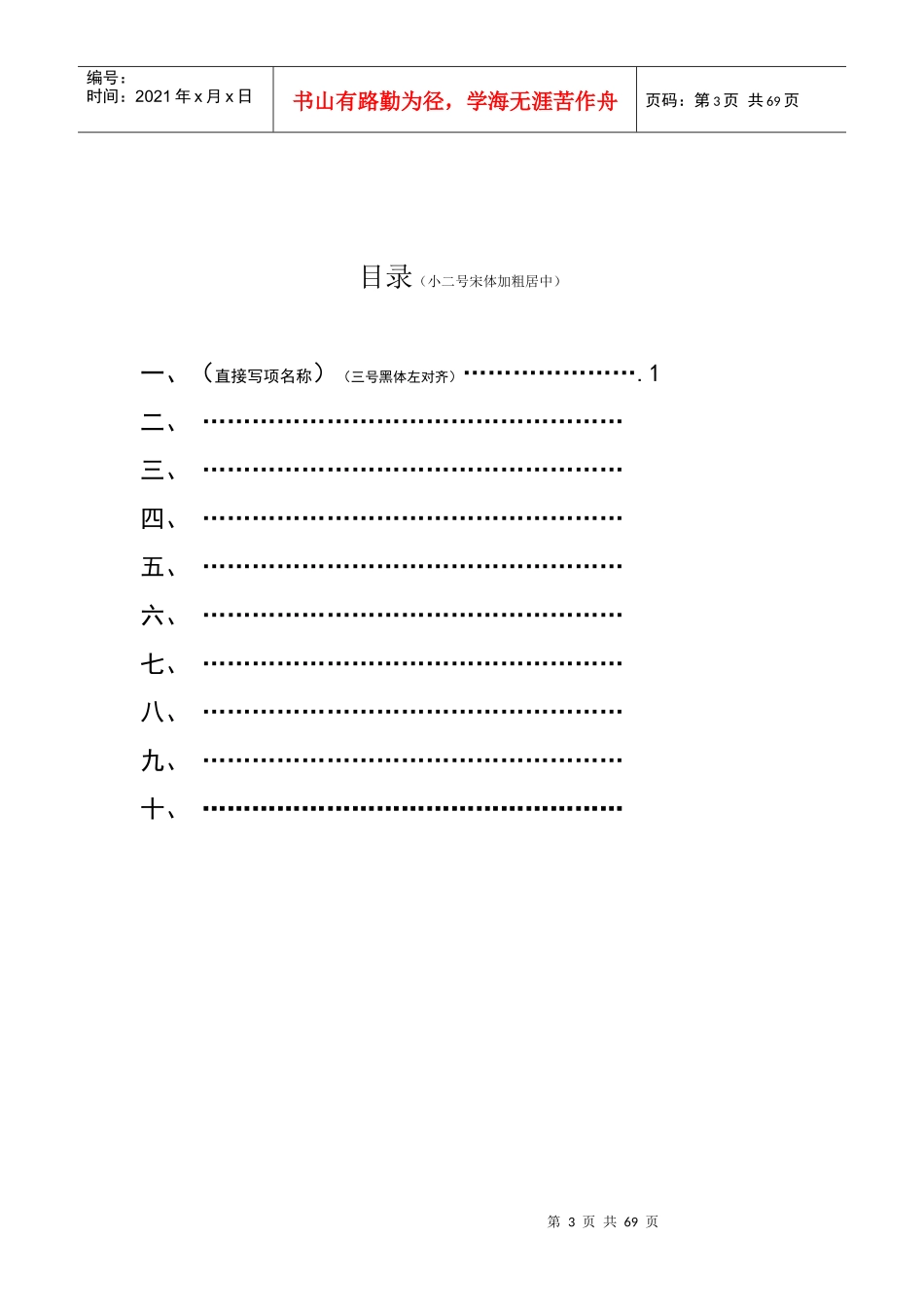

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页《安防设备安装与系统调试》课程实训指导书主编***2014年12月第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页编写说明（小二号宋体居中）（内容四号仿宋行距固定值23）编者2014年12月第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页目录（小二号宋体加粗居中）一、（直接写项名称）（三号黑体左对齐）………………….1二、……………………………………………三、……………………………………………四、……………………………………………五、……………………………………………六、……………………………………………七、……………………………………………八、……………………………………………九、……………………………………………十、……………………………………………第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页项目名称（小二号宋体居中）一、实训目标（一级标题三号黑体）（二级标题四号楷体内容四号仿宋行距固定值23）二、实训任务三、方法与步骤四、基本要求（实训课时、地点、材料设备、实训条件、安全事项）五、评价与考核（标准）六、可展示成果（实训报告、作品、音频视频）入侵工作任务一紧急按钮安装说明书一、实训目的•通过完成紧急按钮安装实训任务，能够按工程设计及工艺要求正确检测、安装和联线；对设备的安装质量进行检查；•编写安装说明书（注明安装注意事项）。二、安装说明：一）、安装前的准备•1、应掌握紧急按钮的组成、结构和工作原理，各接线端子的作用和功能（可用图描述），掌握系统的工作原理图；•2、紧急按钮的产品的质量•1）打开外壳固定螺钉（用图描述）；•2）用万用表电阻档或蜂鸣器档测量NC、NO和C各端子的导通性是否完好；并完成下表；第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页电路状态NO与C之间NC与C之间正常报警•3）将按钮和弹簧取出；二）、安装•1、按紧急按钮安装图位置的要求画安装定位线（在图中注明按钮的安装孔尺寸/在实际工程安装中可用附带的钻孔纸样贴在将要安装的地方确定孔位）并打孔；•2、锯开按钮的出/入线孔（在图中注明按钮出/入线孔的具体位置）；•3、将紧急的联线（XXX#线）穿过按钮的穿线孔（在图中注明按钮穿线孔的具体位置）；•4、将联线理好，用锣钉固定按扭；•5、接线（用表或图标明接线关系）；•6、放入弹簧和按钮；•7、检查；•8、合上外壳；三）、安装注意事项1、紧急按钮安装要按工艺图中位置安装；2、开壳检测和安装的过程中注意弹簧的保护；四）、任务步骤1、根据任务要求列出所需工具，领取实验器材（包括实验工具和元器件）。2、分组，以组为单位进行课程练习。3、将紧急报警按钮安装在指定位置上，用电源、警灯等构建成一个简单的入侵报警检测电路。4、经老师检查接线正确后，通电（注意：一定要检查，防止损坏实验器材）。5、调试，使电路能够正常工作，在出现紧急情况时，可以报警。6、写出设备安装调试说明书。项目名称（小二号宋体居中）一、实训目标（一级标题三号黑体）第6页共69页第5页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共69页（二级标题四号楷体内容四号仿宋行距固定值23）二、实训任务三、方法与步骤四、基本要求（实训课时、地点、材料设备、实训条件、安全事项）五、评价与考核（标准）六、可展示成果（实训报告、作品、音频视频）项目名称（小二号宋体居中）一、实训目标（一级标题三号黑体）（二级标题四号楷体内容四号仿宋行距固定值23）二、实训任务三、方法与步骤四、基本要求（实训课时、地点、材料设备、实训条件、安全事项）五、评价与考核（标准）六、可展示成果（实训报告、作品、音频视频）项目名称（小二号宋体居中）一、实训目标（一级标题三号黑体）（二级标题四号楷体内容四号仿宋行距固定值23）二、实...
