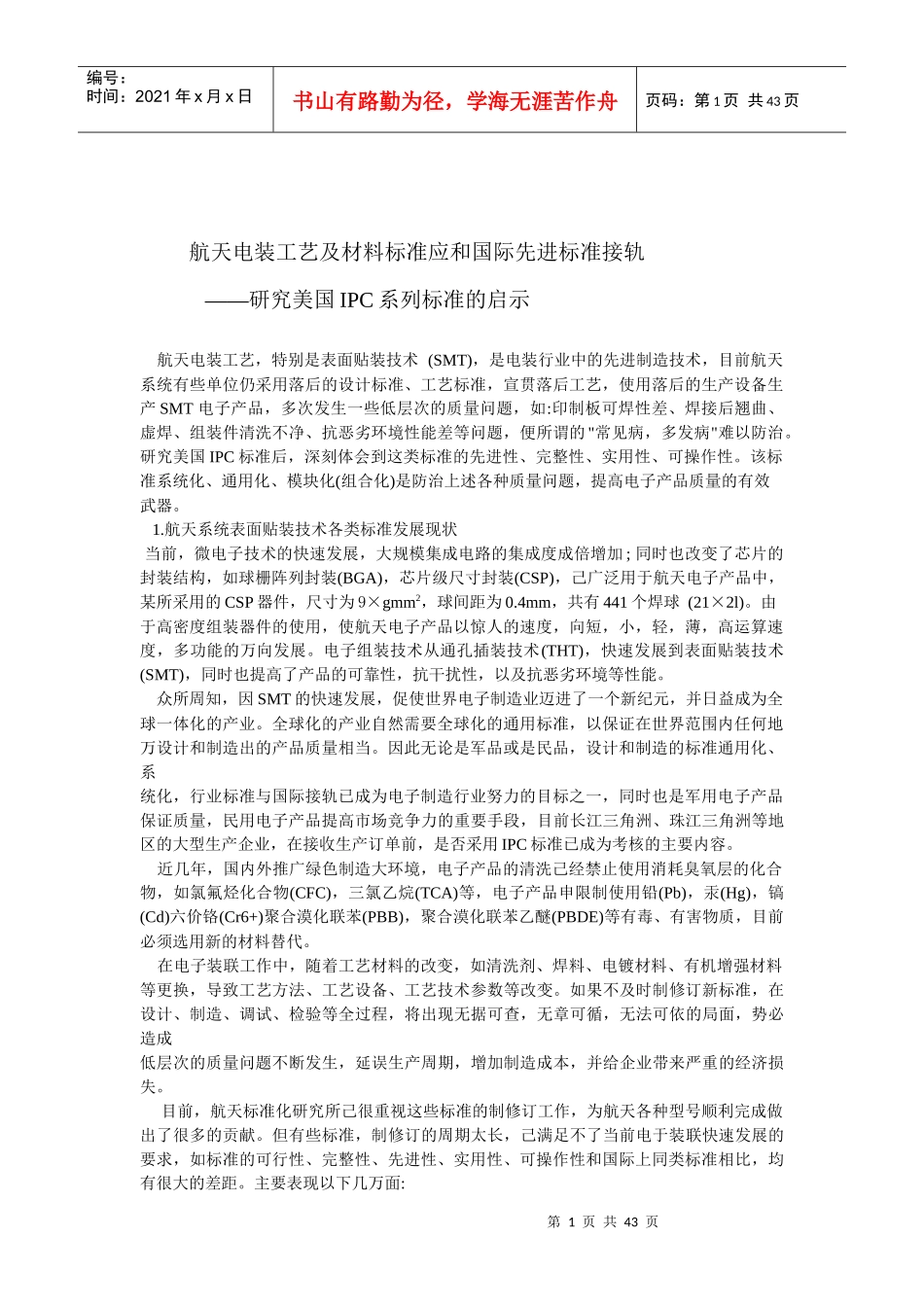

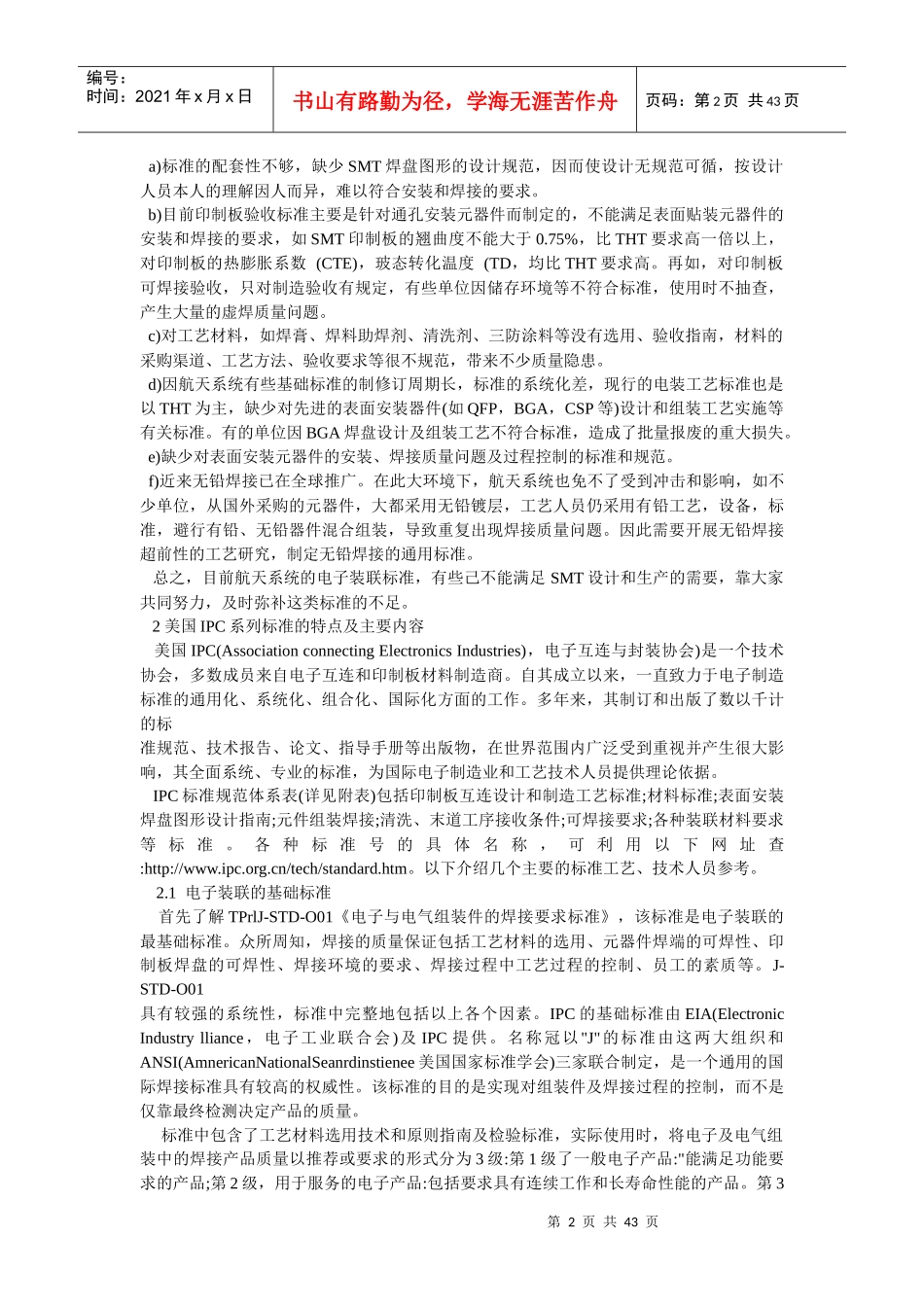

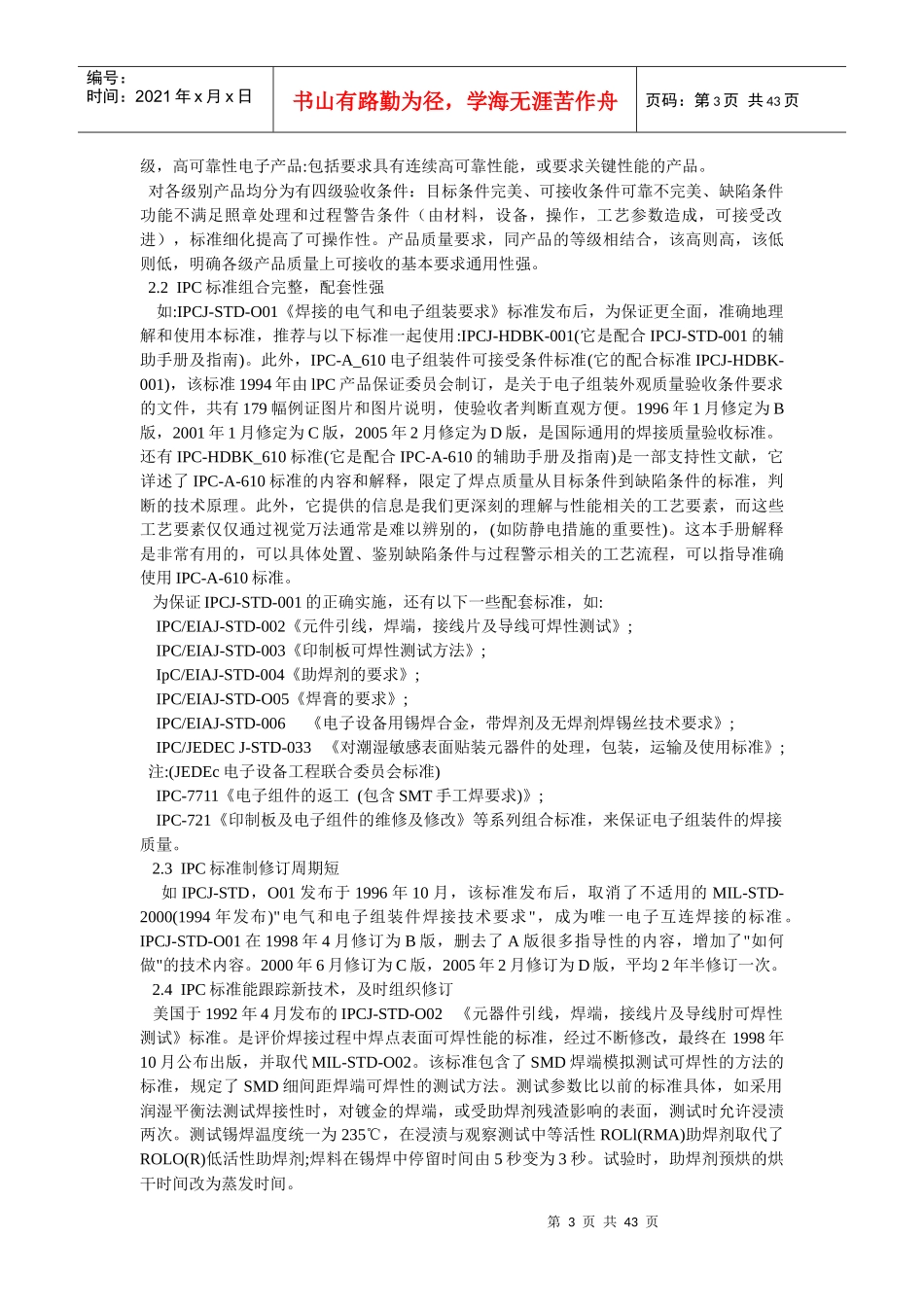

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页航天电装工艺及材料标准应和国际先进标准接轨——研究美国IPC系列标准的启示航天电装工艺，特别是表面贴装技术(SMT)，是电装行业中的先进制造技术，目前航天系统有些单位仍采用落后的设计标准、工艺标准，宣贯落后工艺，使用落后的生产设备生产SMT电子产品，多次发生一些低层次的质量问题，如:印制板可焊性差、焊接后翘曲、虚焊、组装件清洗不净、抗恶劣环境性能差等问题，便所谓的"常见病，多发病"难以防治。研究美国IPC标准后，深刻体会到这类标准的先进性、完整性、实用性、可操作性。该标准系统化、通用化、模块化(组合化)是防治上述各种质量问题，提高电子产品质量的有效武器。1.航天系统表面贴装技术各类标准发展现状当前，微电子技术的快速发展，大规模集成电路的集成度成倍增加;同时也改变了芯片的封装结构，如球栅阵列封装(BGA)，芯片级尺寸封装(CSP)，己广泛用于航天电子产品中，某所采用的CSP器件，尺寸为9×gmm2，球间距为0.4mm，共有441个焊球(21×2l)。由于高密度组装器件的使用，使航天电子产品以惊人的速度，向短，小，轻，薄，高运算速度，多功能的万向发展。电子组装技术从通孔插装技术(THT)，快速发展到表面贴装技术(SMT)，同时也提高了产品的可靠性，抗干扰性，以及抗恶劣环境等性能。众所周知，因SMT的快速发展，促使世界电子制造业迈进了一个新纪元，并日益成为全球一体化的产业。全球化的产业自然需要全球化的通用标准，以保证在世界范围内任何地万设计和制造出的产品质量相当。因此无论是军品或是民品，设计和制造的标准通用化、系统化，行业标准与国际接轨已成为电子制造行业努力的目标之一，同时也是军用电子产品保证质量，民用电子产品提高市场竞争力的重要手段，目前长江三角洲、珠江三角洲等地区的大型生产企业，在接收生产订单前，是否采用IPC标准已成为考核的主要内容。近几年，国内外推广绿色制造大环境，电子产品的清洗己经禁止使用消耗臭氧层的化合物，如氯氟烃化合物(CFC)，三氯乙烷(TCA)等，电子产品申限制使用铅(Pb)，汞(Hg)，镐(Cd)六价铬(Cr6+)聚合漠化联苯(PBB)，聚合漠化联苯乙醚(PBDE)等有毒、有害物质，目前必须选用新的材料替代。在电子装联工作中，随着工艺材料的改变，如清洗剂、焊料、电镀材料、有机增强材料等更换，导致工艺方法、工艺设备、工艺技术参数等改变。如果不及时制修订新标准，在设计、制造、调试、检验等全过程，将出现无据可查，无章可循，无法可依的局面，势必造成低层次的质量问题不断发生，延误生产周期，增加制造成本，并给企业带来严重的经济损失。目前，航天标准化研究所己很重视这些标准的制修订工作，为航天各种型号顺利完成做出了很多的贡献。但有些标准，制修订的周期太长，己满足不了当前电于装联快速发展的要求，如标准的可行性、完整性、先进性、实用性、可操作性和国际上同类标准相比，均有很大的差距。主要表现以下几万面:第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页a)标准的配套性不够，缺少SMT焊盘图形的设计规范，因而使设计无规范可循，按设计人员本人的理解因人而异，难以符合安装和焊接的要求。b)目前印制板验收标准主要是针对通孔安装元器件而制定的，不能满足表面贴装元器件的安装和焊接的要求，如SMT印制板的翘曲度不能大于0.75%，比THT要求高一倍以上，对印制板的热膨胀系数(CTE)，玻态转化温度(TD，均比THT要求高。再如，对印制板可焊接验收，只对制造验收有规定，有些单位因储存环境等不符合标准，使用时不抽查，产生大量的虚焊质量问题。c)对工艺材料，如焊膏、焊料助焊剂、清洗剂、三防涂料等没有选用、验收指南，材料的采购渠道、工艺方法、验收要求等很不规范，带来不少质量隐患。d)因航天系统有些基础标准的制修订周期长，标准的系统化差，现行的电装工艺标准也是以THT为主，缺少对先进的表面安装器件(如QFP，BGA，CSP等)设计和组装工艺实施等有关标准。有的单位因BGA焊盘设计及组装工艺不符合标准，造成了批量报废的重大损失。e)缺少对...
