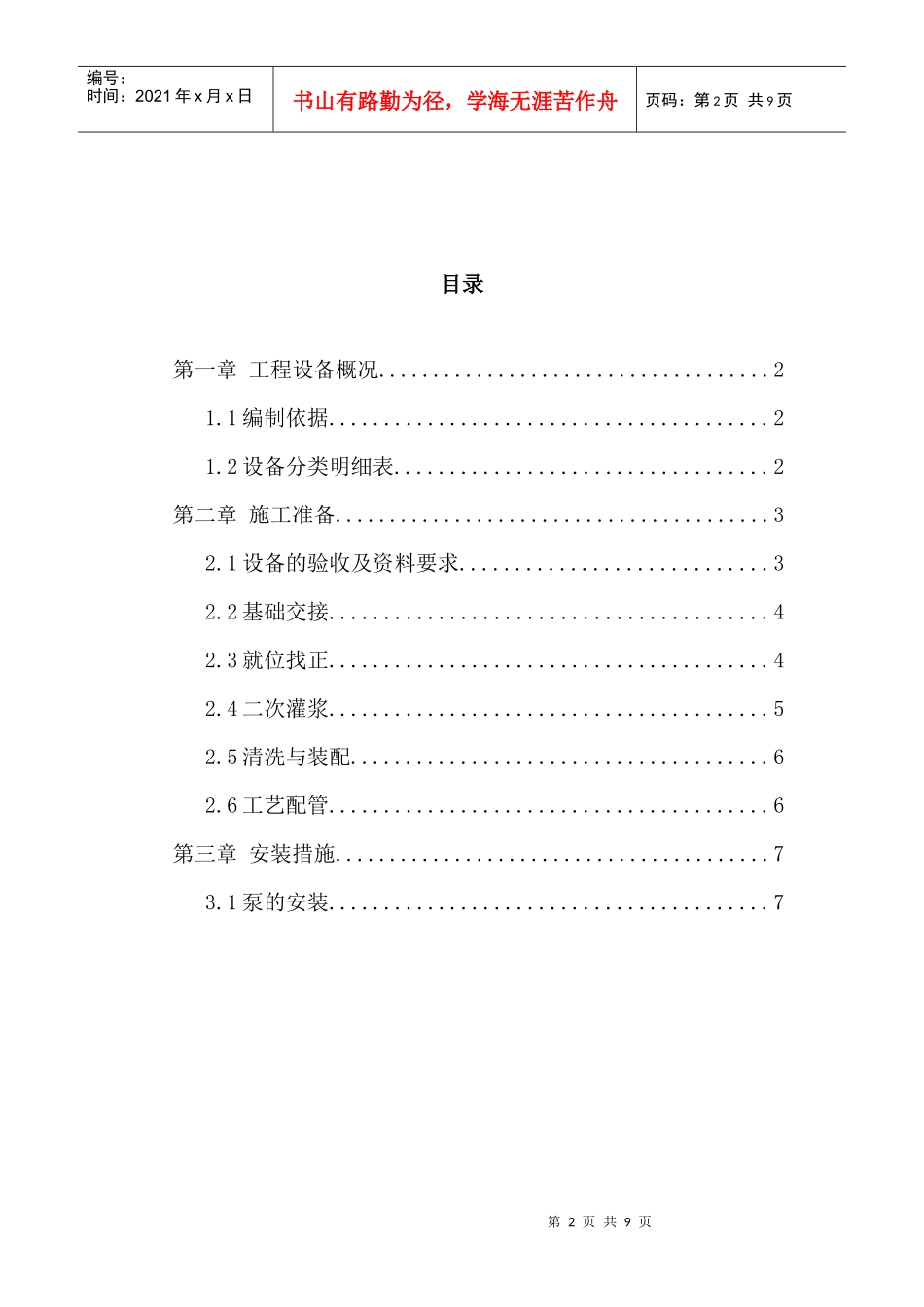

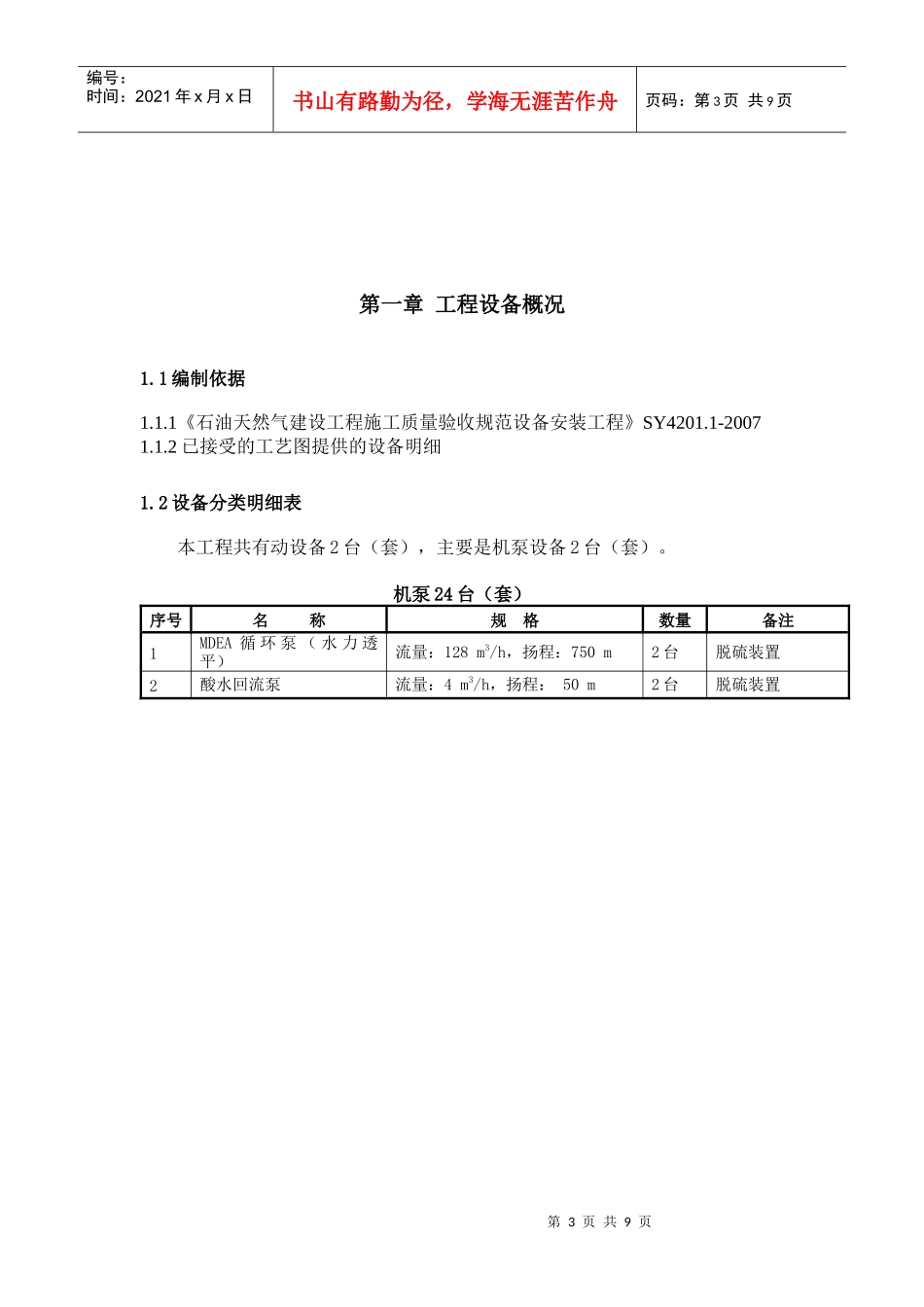

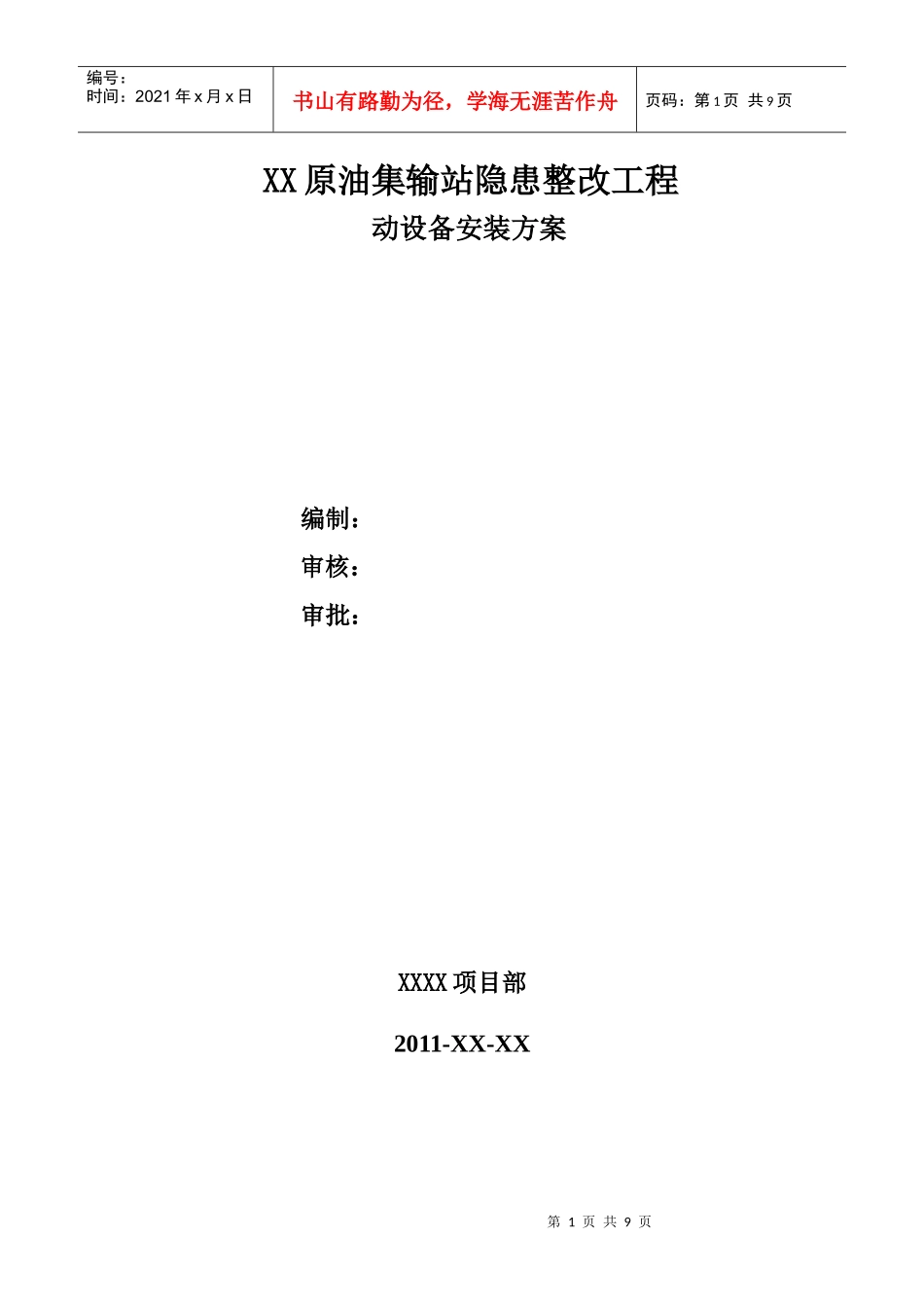

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页XX原油集输站隐患整改工程动设备安装方案编制：审核：审批：XXXX项目部2011-XX-XX第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录第一章工程设备概况....................................21.1编制依据........................................21.2设备分类明细表..................................2第二章施工准备........................................32.1设备的验收及资料要求............................32.2基础交接........................................42.3就位找正........................................42.4二次灌浆........................................52.5清洗与装配......................................62.6工艺配管........................................6第三章安装措施........................................73.1泵的安装........................................7第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页第一章工程设备概况1.1编制依据1.1.1《石油天然气建设工程施工质量验收规范设备安装工程》SY4201.1-20071.1.2已接受的工艺图提供的设备明细1.2设备分类明细表本工程共有动设备2台（套），主要是机泵设备2台（套）。机泵24台（套）序号名称规格数量备注1MDEA循环泵（水力透平）流量：128m3/h，扬程：750m2台脱硫装置2酸水回流泵流量：4m3/h，扬程：50m2台脱硫装置第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页第二章施工准备2.1设备的验收及资料要求2.1.1设备安装前，应具备下列技术资料（1）机械设备出厂合格证书，经试运的要有试运记录。（2）有关重要零部件的制造、装配等质量检验证书。（3）机械设备与附件安装图、安装使用说明书。（4）机械设备装箱清单。（5）有关设备安装规范技术要求。2.1.2设备开箱检查，应在有关人员参加下，按照装箱清单进行。其内容包括：（1）核对设备的名称、型号、规格、包装箱号、数量及检查包装状况。（2）检查随机技术资料及专用机具是否齐全；（3）对设备、零部件进行外观检查，并核实其品种、规格、数量。（4）办理验交手续，并对缺损件提出处理意见。2.1.3设备验收后，应作妥善保管，防止风沙侵袭。2.2基础交接2.2.1对设备基础进行交接检验，按照设计对基础几何尺寸、位置、预留螺栓孔尺寸进行复测。对预埋地脚螺栓的，要测量预埋地脚螺栓中心距与设备底座地脚螺栓孔的中心距是否相符。其允许偏差见下表：预埋地角螺栓允许偏差值序号项目名称允许偏差1基础座标位置±20mm2基础各不同平面的标高0-20mm3几何外形尺寸±20mm4基础平面水平度5mm/m，全长10mm5垂直度5mm/m，全长10mm第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页6预埋地脚螺栓顶端标高+20mm中心位置2mm，中心矩±2mm7预留地脚螺栓孔中心位置±10mm深度+20mm/0mm孔壁铅垂度10mm2.2.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷，移交时应有测量记录，基础上应明显标有：标高基准线、基础纵横中心线。2.2.3基础强度检查，用回弹仪检查基础是否达到规范允许的安装强度。2.3就位找正2.3.1就位前应将基础表面铲出麻面，并将表面油污和疏松层铲掉，放置垫铁处应铲平，螺栓孔内的泥土杂物和积水必须清除干净。2.3.2就位设备起吊。吊点要正确，以免吊坏设备或翻转碰损。2.3.3设备采取垫铁找正，垫铁根据GB50231-98《机械设备安装工程施工及验收通用规范》规定和设备重量选择合适的垫铁。2.3.4设备就位找正采用三点找平法，在基础上测出轴线、标高，按设计图方位、尺寸、定位，找平按SY/T0460-2000第3.2.4相关内容进行控制。具体控制数据见下表：设备基础允许偏差数值表项目允许偏差不与机器联结与机器联结立式卧式立式卧式中心线位置Di≤2000，±5Di≥2000，±10±5±3±3标高±5±5相对坐标±3相对坐标±3水平度轴向———0.6L/1...
