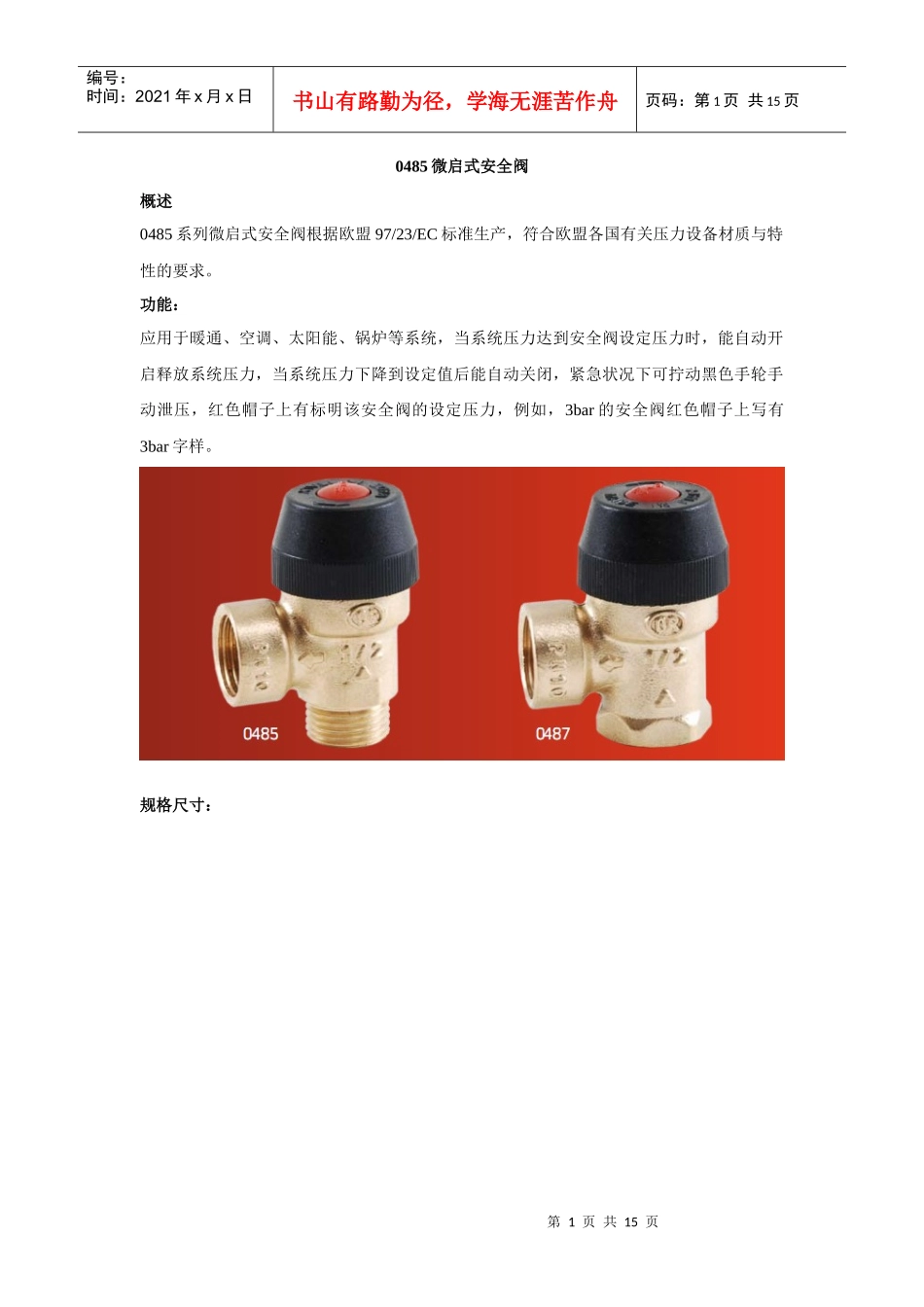

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页0485微启式安全阀概述0485系列微启式安全阀根据欧盟97/23/EC标准生产，符合欧盟各国有关压力设备材质与特性的要求。功能：应用于暖通、空调、太阳能、锅炉等系统，当系统压力达到安全阀设定压力时，能自动开启释放系统压力，当系统压力下降到设定值后能自动关闭，紧急状况下可拧动黑色手轮手动泄压，红色帽子上有标明该安全阀的设定压力，例如，3bar的安全阀红色帽子上写有3bar字样。规格尺寸：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页型号：0485.130（3bar）0485.140（4bar）0485.150（5bar）0485.160（6bar）0485.170（7bar）0485.180（8bar）技术参数：最大工作压力：10bar最大工作温度：115℃口径：DN15工作介质：水、蒸汽、气体（如果是防冻液，其中乙二醇的比例要小于50%）压力设定偏差：-5%-+10%（例如5bar的安全阀起跳压力为4.75-5.5bar都是合格的）回座压力：＞80%Pnr（Pnr为安全阀的设定压力，如3bar的安全阀回座压力必须大于2.4bar）材质：阀体：黄铜手轮：尼龙膜片：三元乙丙橡胶弹簧：高强度合金钢设定压力和泄压量：第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页根据意大利规范，微启式安全阀只适用于35KW以下的锅炉或热源。0485.170只接受订货，其他型号常年有库存。0493微启式安全阀概述0493系列微启式安全阀根据欧盟97/23/EC标准生产，符合欧盟各国有关压力设备材质与特性的要求。功能：应用于暖通、空调、太阳能、锅炉等系统，当系统压力达到安全阀设定压力时，能自动开启释放系统压力，当系统压力下降到设定值后能自动关闭，紧急状况下可拧动黑色手轮手动泄压，红色帽子上有标明该安全阀的设定压力，例如，3bar的安全阀红色帽子上写有3bar字样。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页规格尺寸：型号：技术参数：最大工作压力：10bar最大工作温度：115℃口径：DN15工作介质：水、蒸汽、气体（如果是防冻液，其中乙二醇的比例要小于50%）压力设定偏差：-5%-+10%（例如5bar的安全阀起跳压力为4.75-5.5bar都是合格的）回座压力：＞80%Pnr（Pnr为安全阀的设定压力，如3bar的安全阀回座压力必须大于2.4bar）材质：第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页阀体：黄铜手轮：尼龙膜片：三元乙丙橡胶弹簧：高强度合金钢设定压力和泄压量：0493系列只接受订货0490拨杆全启式安全阀概述0490系列微启式安全阀根据欧盟97/23/EC标准生产，符合欧盟各国有关压力设备材质与特性的要求。功能：应用于暖通、空调、太阳能、锅炉等系统，当系统压力达到安全阀设定压力时，能自动开第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页启释放系统压力，当系统压力下降到设定值后能自动关闭，紧急状况下可扳动顶部拨杆手动手动泄压。规格尺寸：型号：技术参数：最大工作压力：10bar最大工作温度：115℃口径：DN15工作介质：水、蒸汽、气体（如果是防冻液，其中乙二醇的比例要小于50%）压力设定偏差：-5%-+10%（例如5bar的安全阀起跳压力为4.75-5.5bar都是合格的）回座压力：＞80%Pnr（Pnr为安全阀的设定压力，如3bar的安全阀回座压力必须大于第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页2.4bar）材质：阀体：黄铜手轮：尼龙膜片：三元乙丙橡胶弹簧：高强度合金钢设定压力和泄压量0490系列只接受订货0485、0493和0490三者之间的区别0485系列安全阀只有DN15一种口径，主要应用于空调、热泵和太阳能等设备上，属于微启式，起跳的时候开度较小，泄压量比较小，优点是价格便宜；0493系列安全阀有DN15和DN20两种口径，且设定压力更低、等级更多，属于微启式，起跳时开度较小，但泄压量比0485系列的要大，价格比0485的要贵一些；0490系列安全阀口径有DN15、DN20和DN25三...
