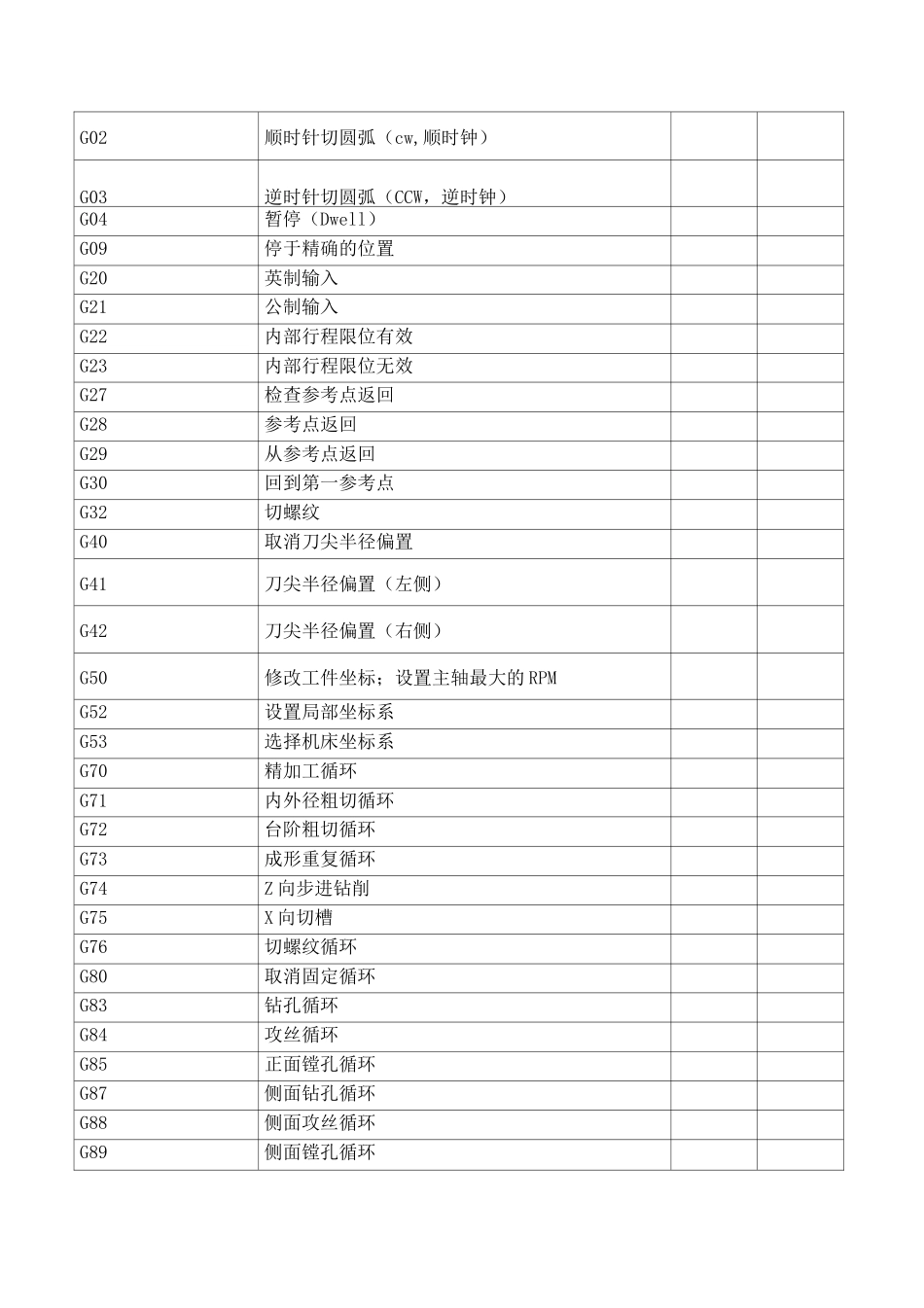

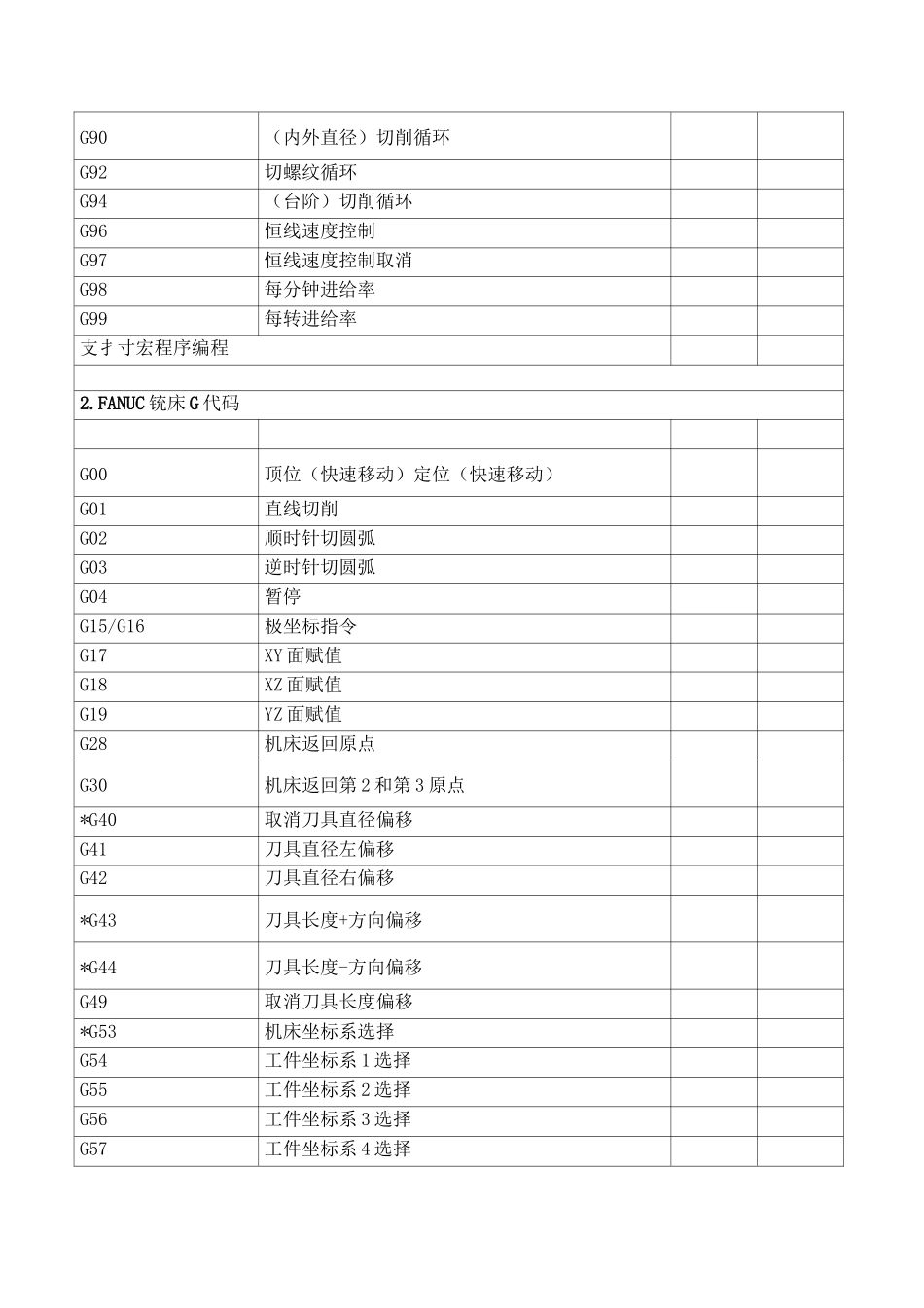

数控编程代码大全FANUC车床G代FANUC铳床G代FANUCM指令代码SIEMENS铳床G代马SIEMENS802S/CM固定循环SIEMENS802DM/810/840DM固定循环SIEMENS车床G代码SIEMENS801、802S/CT、802SeT固定循环SIEMENS802D、810D/840D固定循环HNC车床G代马HNC铳床G代马HNCM指令KND100铳床G代马KND100车床G代马KND100M指令GSK980车床G代马GSK980TM指令GSK928TC/TEG代码GSK928TC/TEM指令GSK990MG代码GSK990MM指令GSK928MAG代码GSK928MAM指令三菱E60铳床G代马DASEN3I铳床G代码DASEN3I车床G代码华兴车床G代马华兴M指^华兴铳床G代马华兴M指^仁和32TG代马仁和32TM指令SKY2003NMG代码SKY2003NMM指令1.FANUC车床G代码G代码解释G00定位（快速移动）G01直线切削G02顺时针切圆弧（cw,顺时钟）G03逆时针切圆弧（CCW，逆时钟）G04暂停（Dwell）G09停于精确的位置G20英制输入G21公制输入G22内部行程限位有效G23内部行程限位无效G27检查参考点返回G28参考点返回G29从参考点返回G30回到第一参考点G32切螺纹G40取消刀尖半径偏置G41刀尖半径偏置（左侧）G42刀尖半径偏置（右侧）G50修改工件坐标；设置主轴最大的RPMG52设置局部坐标系G53选择机床坐标系G70精加工循环G71内外径粗切循环G72台阶粗切循环G73成形重复循环G74Z向步进钻削G75X向切槽G76切螺纹循环G80取消固定循环G83钻孔循环G84攻丝循环G85正面镗孔循环G87侧面钻孔循环G88侧面攻丝循环G89侧面镗孔循环G90（内外直径）切削循环G92切螺纹循环G94（台阶）切削循环G96恒线速度控制G97恒线速度控制取消G98每分钟进给率G99每转进给率支扌寸宏程序编程2.FANUC铳床G代码G00顶位（快速移动）定位（快速移动）G01直线切削G02顺时针切圆弧G03逆时针切圆弧G04暂停G15/G16极坐标指令G17XY面赋值G18XZ面赋值G19YZ面赋值G28机床返回原点G30机床返回第2和第3原点*G40取消刀具直径偏移G41刀具直径左偏移G42刀具直径右偏移*G43刀具长度+方向偏移*G44刀具长度-方向偏移G49取消刀具长度偏移*G53机床坐标系选择G54工件坐标系1选择G55工件坐标系2选择G56工件坐标系3选择G57工件坐标系4选择G58工件坐标系5选择G59工件坐标系6选择G73高速深孔钻削循环G74左螺旋切削循环G76精镗孔循环*G80取消固定循环G81中心钻循环G82反镗孔循环G83深孔钻削循环G84右螺旋切削循环G85镗孔循环G86镗孔循环G87反向镗孔循环G88镗孔循环G89镗孔循环*G90使用绝对值命令G91使用增量值命令G92设置工件坐标系*G98固定循环返回起始点*G99返回固定循环R点G50比例缩放G51G68坐标系旋转G69支扌寸宏程序编程3.FANUCM指令代码M00程序停M01选择停止M02程序结束复位）M03主轴正转（CW）M04主轴反转（CCW）M05主轴停M06换刀M08切削液开M09切削液关M30程序结束（复位）并回到开头M48主轴过载取消不起作用M49主轴过载取消起作用M94镜象取消M95X坐标镜象M96Y坐标镜象M98子程序调用M99子程序结束4.SIEMENS铳床G码代D刀具刀补号F进给率（与G4—起可以编程停留时间GG功能（准备功能字GO快速移动G1直线插补G2顺时针圆弧插补G3逆时针圆弧插补CIP中间点圆弧插补G33恒螺距的螺纹切削G331不带补偿夹具切削内螺纹G332不带补偿夹具切削内螺纹退刀CT带切线的过渡圆弧插补G4快速移动G63快速移动G74回参考点G75回固定点G25主轴转速下限G26主轴转速上限G110极点尺寸，相对于上次编程的设定位置G11O极点尺寸，相对于当前工件坐标系的零点G120极点尺寸，相对于上次有效的极点G17*X/Y平面G18Z/X平面G19Y/Z平面G40刀尖半径补偿方式的取消G41调用刀尖半径补偿，刀具在轮廓左侧移动G42调用刀尖半径补偿，刀具在轮廓右侧移动G500取消可设定零点偏置G54第一可设定零点偏置G55第二可设定零点偏置G56第三可设定零点偏置G57第四可设定零点偏置G58第五可设定零点偏置G59第六可设定零点偏置G53按程序段方式取消可设定零点偏置G60*准确定位G70英制尺寸G71*公制尺寸G700英制尺寸，也用于进给率FG710公制尺寸，也用于进给率FG90*绝对尺寸G91增量尺寸G94*进给率F,单位毫米/分G95主轴进给率F,单位毫米/转G901在圆弧段进给补偿“开”G900进给补偿“关”G450圆弧过渡G451等距线的交点I插补参数J插补参数K插补参数II圆弧插补的中间点JI圆弧插补的中间点KI圆弧插补的中...
