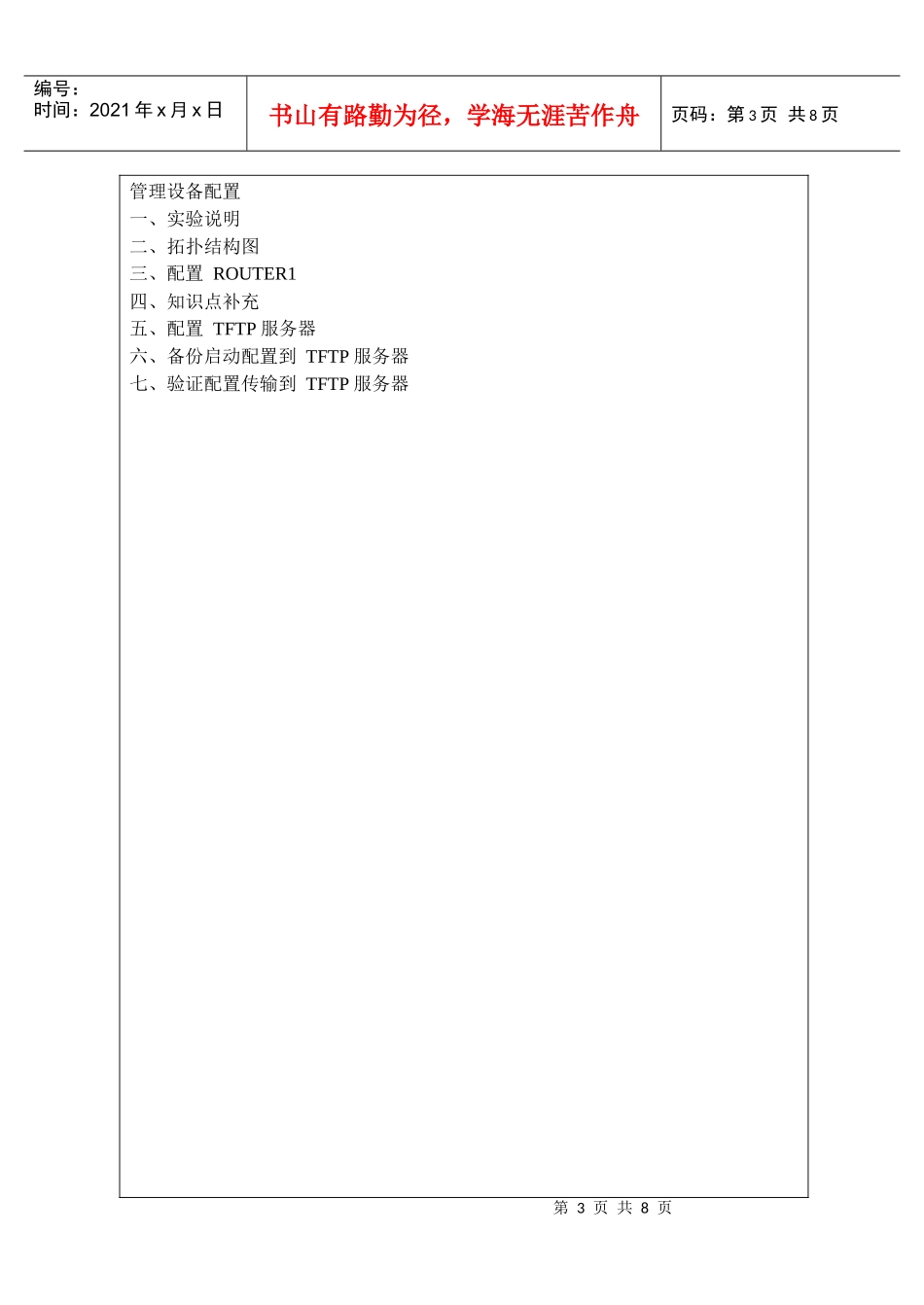

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页授课主要内容或板书设计第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页管理设备配置一、实验说明二、拓扑结构图三、配置ROUTER1四、知识点补充五、配置TFTP服务器六、备份启动配置到TFTP服务器七、验证配置传输到TFTP服务器第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页课堂教学安排教学过程主要教学内容及步骤新课讲解一、实验说明本实验将在Cisco路由器上配置常用设置，将配置保存到TFTP服务器，然后从TFTP服务器恢复配置。二、拓扑结构图地址表三、配置ROUTER1步骤1：ROUTER1的基本配置使用实验开头的表格配置路由器主机名。配置FastEthernet接口及其说明。F0/0接口配置：Router>enableRouter#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#interfaceFastEthernet0/0Router(config-if)#ipaddress192.168.1.1255.255.255.0Router(config-if)#noshutdown路由器主机名配置：Router(config)#hostnamerouter1router1(config)#以cisco为口令，保护对控制台端口的访问。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页控制台端口加密配置：router1(config)#linevty04router1(config-line)#passwordciscorouter1(config-line)#exit使用加密的使能口令class配置路由器。使能口令配置：router1(config)#enablepasswordclass使用口令cisco限制对路由器的远程访问。配置标语，警告此处禁止未经授权的人员访问。在路由器上执行showrunning-config命令验证路由器的配置。如果配置不正确，修正任何配置错误，然后重试。验证：router1#showrunning-configBuildingconfiguration...Currentconfiguration:411bytes!version12.4noservicepassword-encryption!hostnamerouter1!!enablepasswordclass!!!!ipsshversion1!!interfaceFastEthernet0/0ipaddress192.168.1.1255.255.255.0第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页duplexautospeedauto将配置保存到NVRAM中。router1#copyrunning-configstartup-configDestinationfilename[startup-config]?Buildingconfiguration...[OK]router1#在此任务结束时，完成率应为62%。四、知识点补充Cisco路由器的存储器路由器与计算机有相似点是，它也有内存、操作系统、配置和用户界面，Cisco路由器中，操作系统叫做互连网操作系统（InternetworkOperatingSystem）或IOS。下面主要介绍路由器的存储器。ROM:只读存储器包含路由器正在使用的IOS的一份副本；RAM:IOS将随机访问存储器分成共享和主存。主要用来存储运行中的路由器配置和与路由协议有关的IOS数据结构；闪存(FLASH)：用来存储IOS软件映像文件，闪存是可以擦除内存，它能够用IOS的新版本覆写，IOS升级主要是闪存中的IOS映像文件进行更换。NVRAM：非易失性随机访问存储器，用来存储系统的配置文件。下表是常用类型路由器的内存功能。表：路由器内存详细信息一览表内存类型ROM共享RAM主RAM闪存(FLASH)2500、2600、3600不能升级的基本IOS存储缓冲区只有路有表和IOS数据结构包含IOS(路由器从闪存运行IOS)4000、7000可升级IOS存储缓冲区从闪存装入IOS,路有表和IOS数据结构包含IOS注：因为2500、2600、3600系列从闪存中运行IOS，所以，在路由器运行期第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页间，2500、2600、3600可能没有足够的内存升级IOS。在4000、7000系列中，IOS在主RAM中运行，因此，在路由器运行期间，闪存能够升级。五、配置TFTP服务器步骤1：配置TFTP服务器使用以下信息将第3层地址和默认网关应用到TFTP服务器：IP地址：192.168.1.2子网掩码：255.255.255.0默认网关：192.168.1.1步骤2：验证连通性从ROUTER1PingTFTP服...
