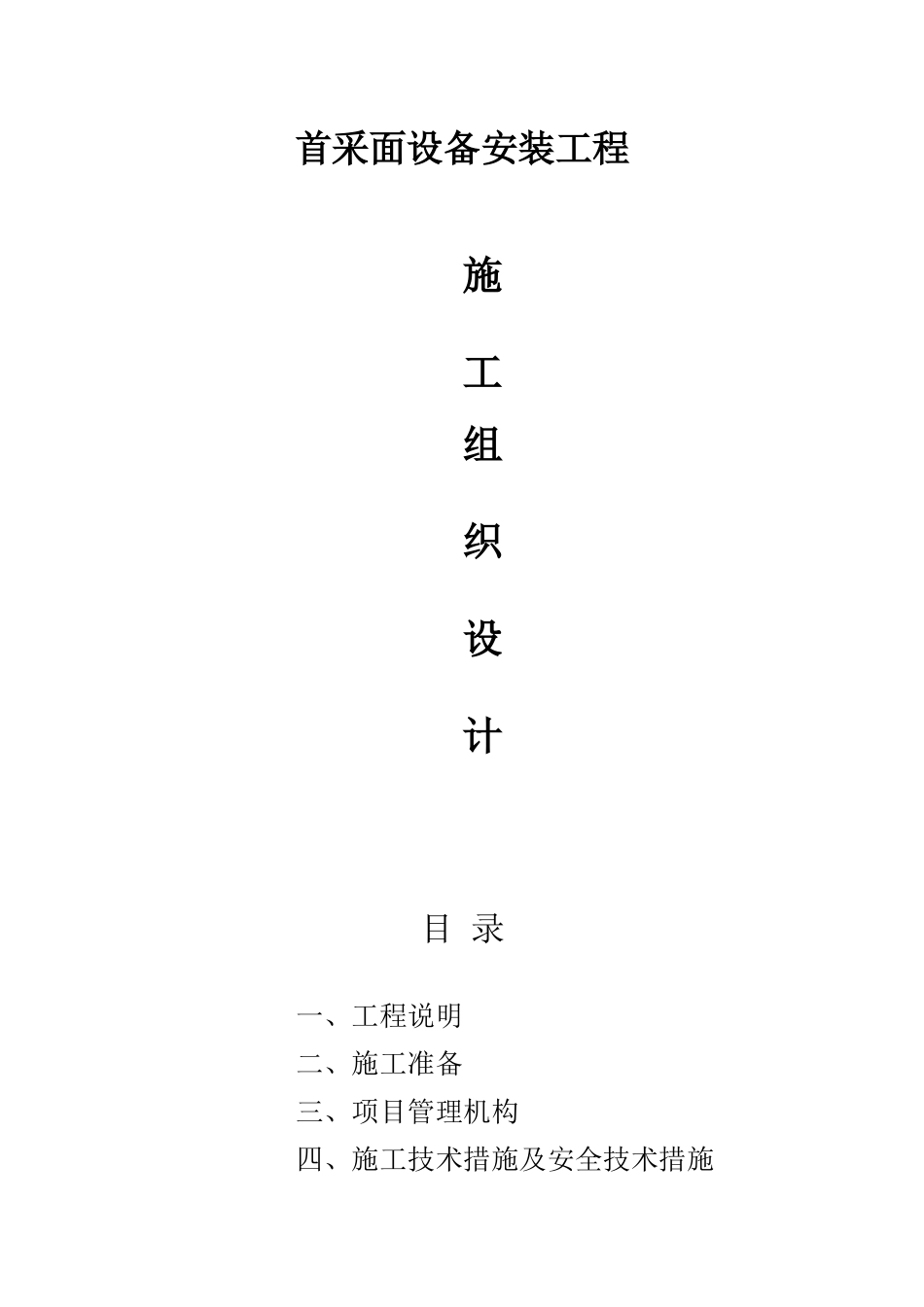

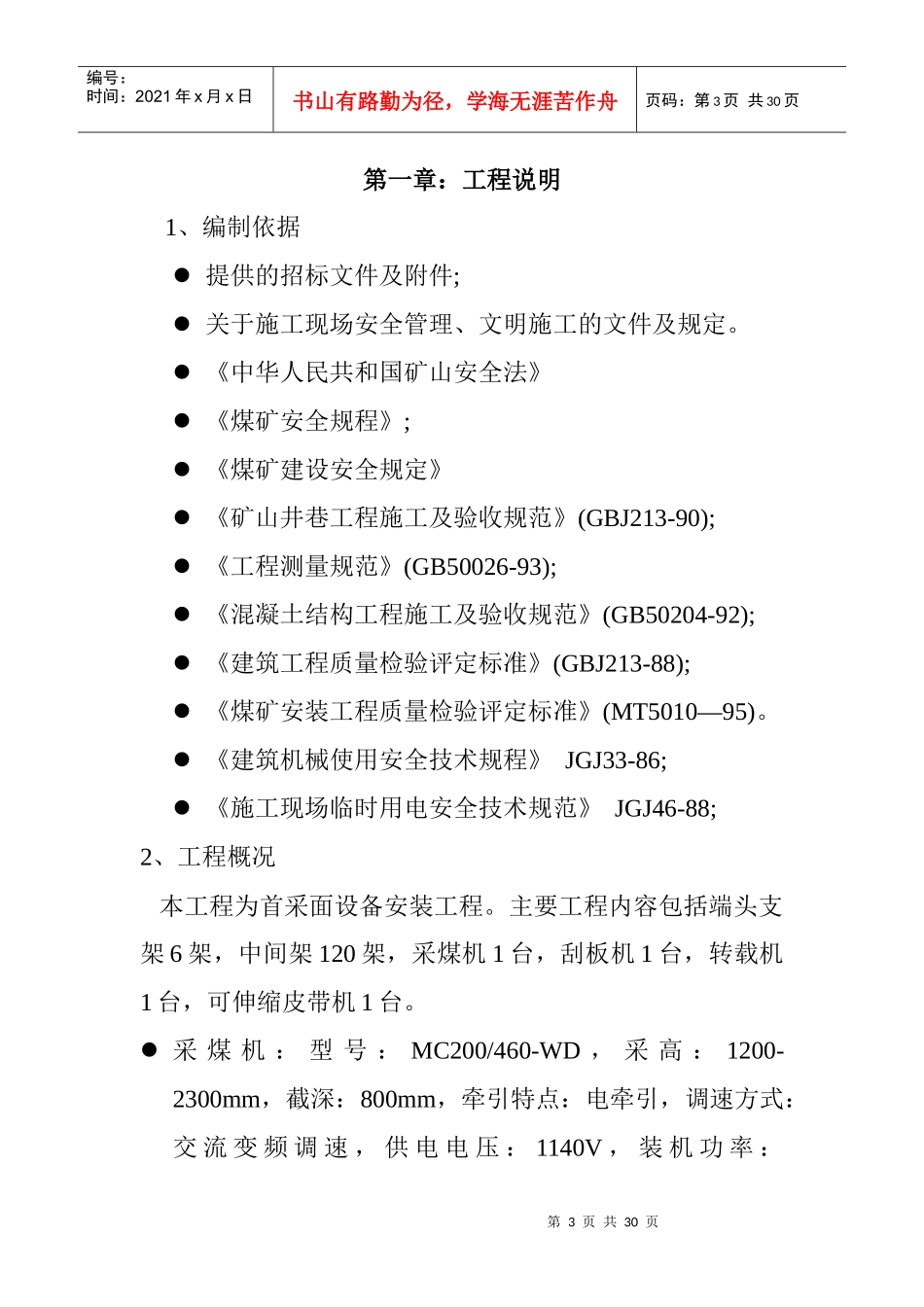

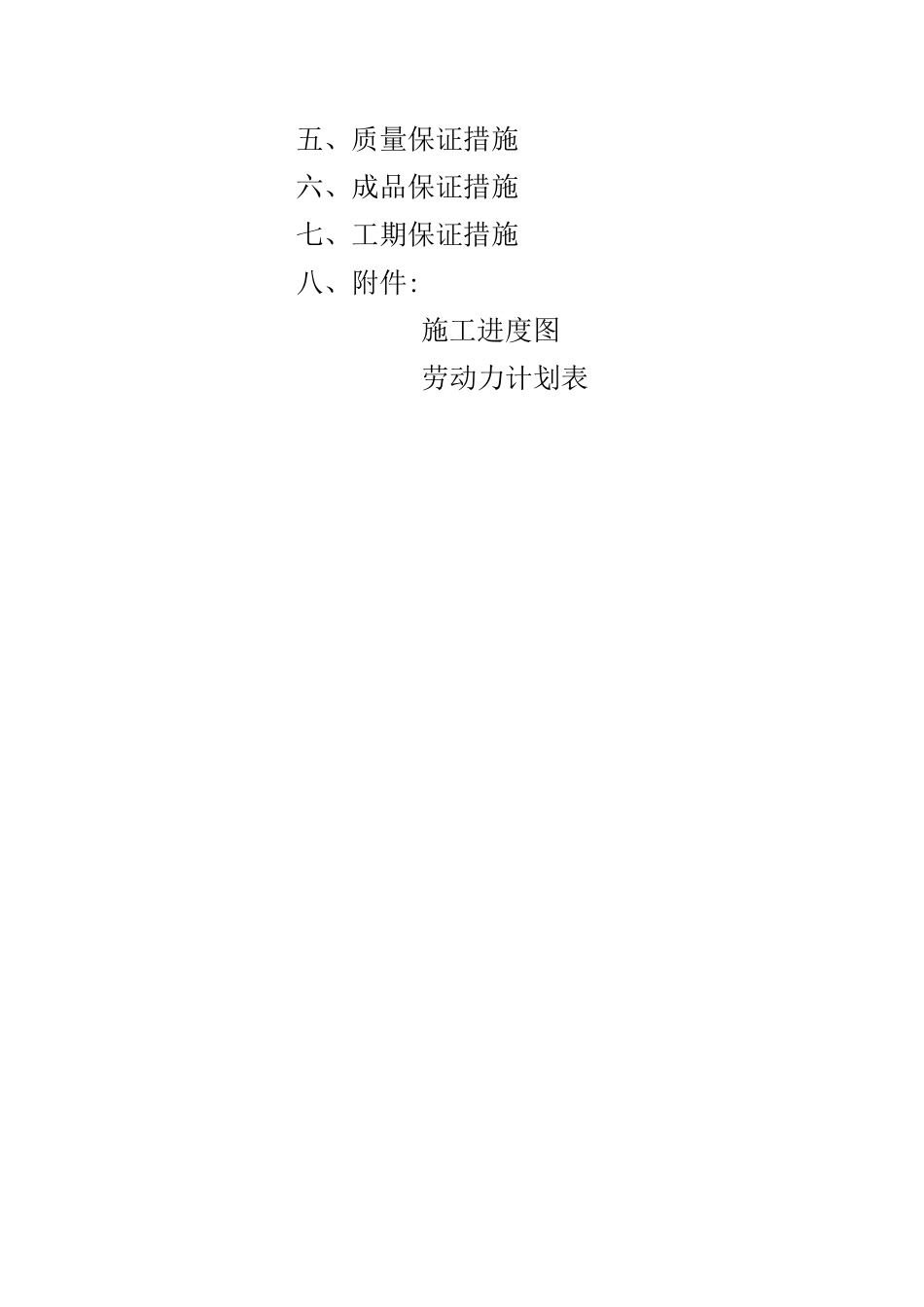

首采面设备安装工程施工组织设计目录一、工程说明二、施工准备三、项目管理机构四、施工技术措施及安全技术措施五、质量保证措施六、成品保证措施七、工期保证措施八、附件:施工进度图劳动力计划表第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页第一章：工程说明1、编制依据提供的招标文件及附件;关于施工现场安全管理、文明施工的文件及规定。《中华人民共和国矿山安全法》《煤矿安全规程》;《煤矿建设安全规定》《矿山井巷工程施工及验收规范》(GBJ213-90);《工程测量规范》(GB50026-93);《混凝土结构工程施工及验收规范》(GB50204-92);《建筑工程质量检验评定标准》(GBJ213-88);《煤矿安装工程质量检验评定标准》(MT5010—95)。《建筑机械使用安全技术规程》JGJ33-86;《施工现场临时用电安全技术规范》JGJ46-88;2、工程概况本工程为首采面设备安装工程。主要工程内容包括端头支架6架，中间架120架，采煤机1台，刮板机1台，转载机1台，可伸缩皮带机1台。采煤机：型号：MC200/460-WD，采高：1200-2300mm，截深：800mm，牵引特点：电牵引，调速方式：交流变频调速，供电电压：1140V，装机功率：第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页461KW。刮板输送机：型号：SGZ764/400，供电电压：1140V，装机功率：2*200KV，链速：1.1m/s，铺设长度：180m，运输能力：800t/h。中部支架：型号：ZY4400/11/230，高度：1100-2300mm，中心距：1500mm，工作阻力：4400KN。过滤支架：型号：ZYG5600.14.31D型，高度：1400-3100mm，中心距：1500mm，工作阻力：5600KN。第二章施工准备1、地面上施工准备安装工作面之前，综采队要组织所有参与施工人员认真学习本安全技术措施，考试合格后方可上岗作业。对于入井的设备，在地面按完好标准逐个进行调试、运转，最后将所有设备进行联合试运转。所有设备必须有机电科签发的“设备入井证”方可入井。联合试运转后，严格按照拆装顺序统一编号，大件直接装车、封车下井，小件必须装袋，固定在大件车上，一同下井。所用的专用车辆要完好无损，轮轴灵敏可靠，各类工具齐全，厂家配发的专用工具设专人保管，使用完毕后及时归还库房，以免丢失。第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页运输机、转载机必须在地面解体。运输机槽子采用平板车打运，装车前，平板车两端需垫有道木，保证槽子装车后不影响平板车销子的正常摘挂，因槽子宽2090mm，超出罐笼宽度，需倾斜装车，一车最多只允许装2节槽子，所有部件都必须使用40T链条、M24×90的螺栓加Φ24平垫固定封车，两端及中间共计三道链条呈八字形封车固定，固定要牢固可靠。支架在地面解体时，各种管路必须归类整齐，便于井下组装，支架共装5车，其中：底座1车、后连杆1车、立柱1车、掩护梁、前连杆1车、顶梁、伸缩梁、护帮板1车，依次运至组装硐室进行组装。支架底座固定在专用平板车上，底座四角先分别采用M42×250螺栓固定，然后使用40T链条、M24×90的螺栓加Φ24平垫固定封车，两端及中间共计三道链条呈八字形封车固定，固定要牢固可靠。采煤机共解体7部分：左、右摇臂、左、右行走部、左、右滚筒、中间箱。装车时，要找好平面及中心，使用40T链条、M24×90的螺栓加Φ24平垫呈八字形封车固定，固定要牢固可靠。第三章、项目管理组织机构第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页科学的施工组织管理和部署是保证项目目标顺利实现的重要手段，是项目实现的全过程全方位的全面策划，它主要包括项组织结构的设置、工期、质量、成本、安全及现场文明施工管理目标及保证措施，资源有计划调配，施工现场总平面有序管理，先进施工技术的有效应用等。项目经理l作为企业法人代表在项目上的授权代理人，对项目合同履约全权负责，对业主满意负责。l主持项目经理部工作，对项目的工期、质量、安全、成本、服务负全责。l确定施工现场组织管理机构，明确岗位...
