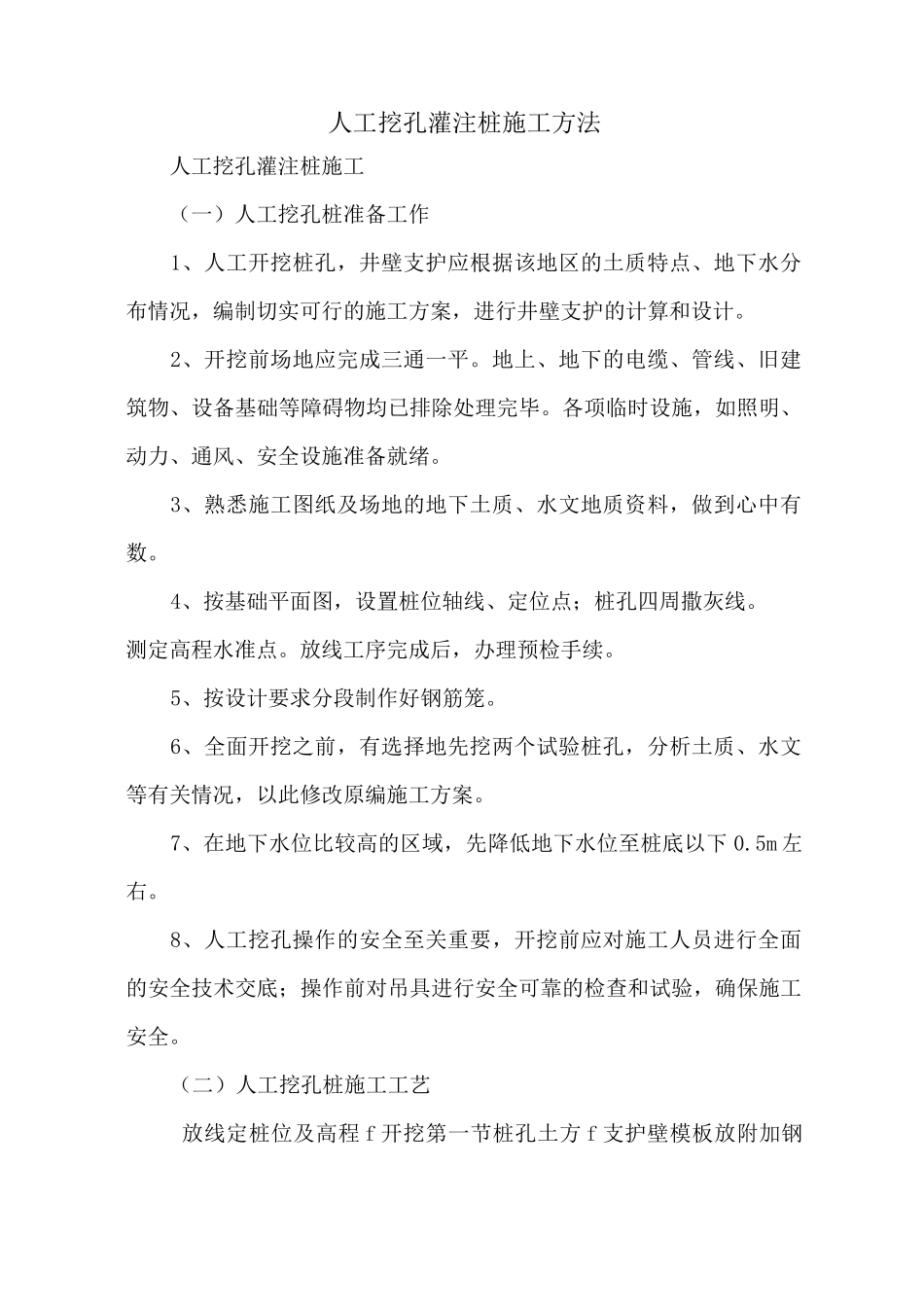

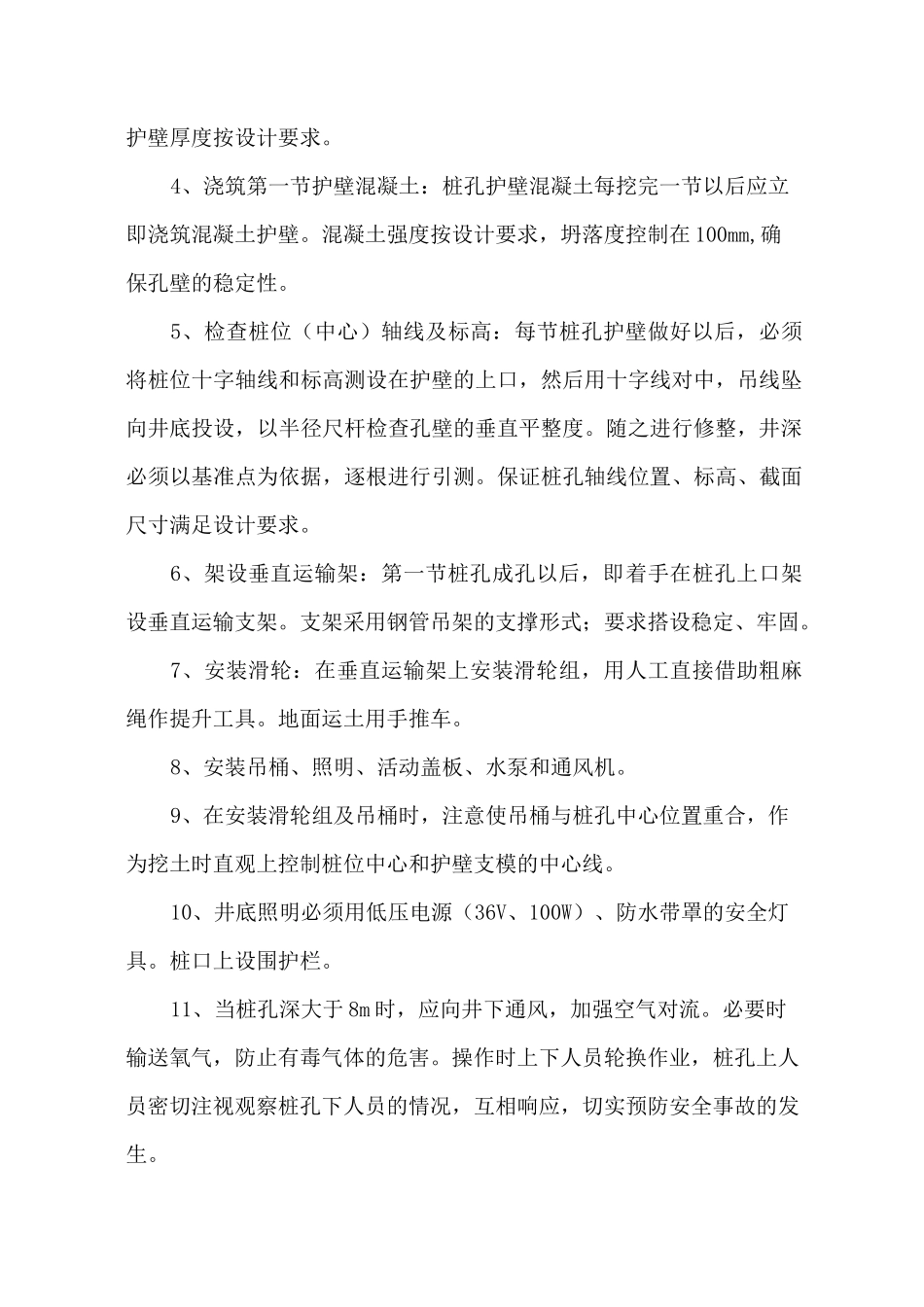

人工挖孔灌注桩施工方法人工挖孔灌注桩施工（一）人工挖孔桩准备工作1、人工开挖桩孔，井壁支护应根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。2、开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。5、按设计要求分段制作好钢筋笼。6、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。7、在地下水位比较高的区域，先降低地下水位至桩底以下0.5m左右。8、人工挖孔操作的安全至关重要，开挖前应对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。（二）人工挖孔桩施工工艺放线定桩位及高程f开挖第一节桩孔土方f支护壁模板放附加钢筋f浇筑第一节护壁混凝土f检查桩位（中心）轴线f架设垂直运输架一安装滑轮一安装吊桶、照明、活动盖板、水泵、通风机等f开挖吊运第二节桩孔土方（修边）f先拆第一节支第二节护壁模板（放附加钢筋）f浇第二节护壁混凝土f检查桩位（中心）轴线f逐层往下循环作业f开挖扩底部分f检查验收f吊放钢筋笼f放混凝土溜筒（导管）f浇筑桩身混凝土（随浇随振）f插桩顶钢筋f混凝土养护f检测桩的完整性f然后进入下一道工序施工。1、放线定桩位及高程：在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准许点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为桩孔开挖尺寸线。孔位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。2、开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以0.5~1.0m为宜。3、支护壁模板附加钢筋：为防止桩孔壁坍方，确保安全施工，成孔应设置现浇钢筋混凝土井圈，与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。第一节护壁以高出地坪150~200mm为宜，便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口，护壁厚度按设计要求。4、浇筑第一节护壁混凝土：桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土护壁。混凝土强度按设计要求，坍落度控制在100mm,确保孔壁的稳定性。5、检查桩位（中心）轴线及标高：每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，逐根进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。6、架设垂直运输架：第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架采用钢管吊架的支撑形式；要求搭设稳定、牢固。7、安装滑轮：在垂直运输架上安装滑轮组，用人工直接借助粗麻绳作提升工具。地面运土用手推车。8、安装吊桶、照明、活动盖板、水泵和通风机。9、在安装滑轮组及吊桶时，注意使吊桶与桩孔中心位置重合，作为挖土时直观上控制桩位中心和护壁支模的中心线。10、井底照明必须用低压电源（36V、100W）、防水带罩的安全灯具。桩口上设围护栏。11、当桩孔深大于8m时，应向井下通风，加强空气对流。必要时输送氧气，防止有毒气体的危害。操作时上下人员轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，互相响应，切实预防安全事故的发生。12、当地下水量不大时，随挖随将泥水用吊桶运出。地下渗水量较大时，吊桶已满足不了排水，先在桩孔底挖集水坑，用高程水泵沉入抽水，边降水边挖土，水...
