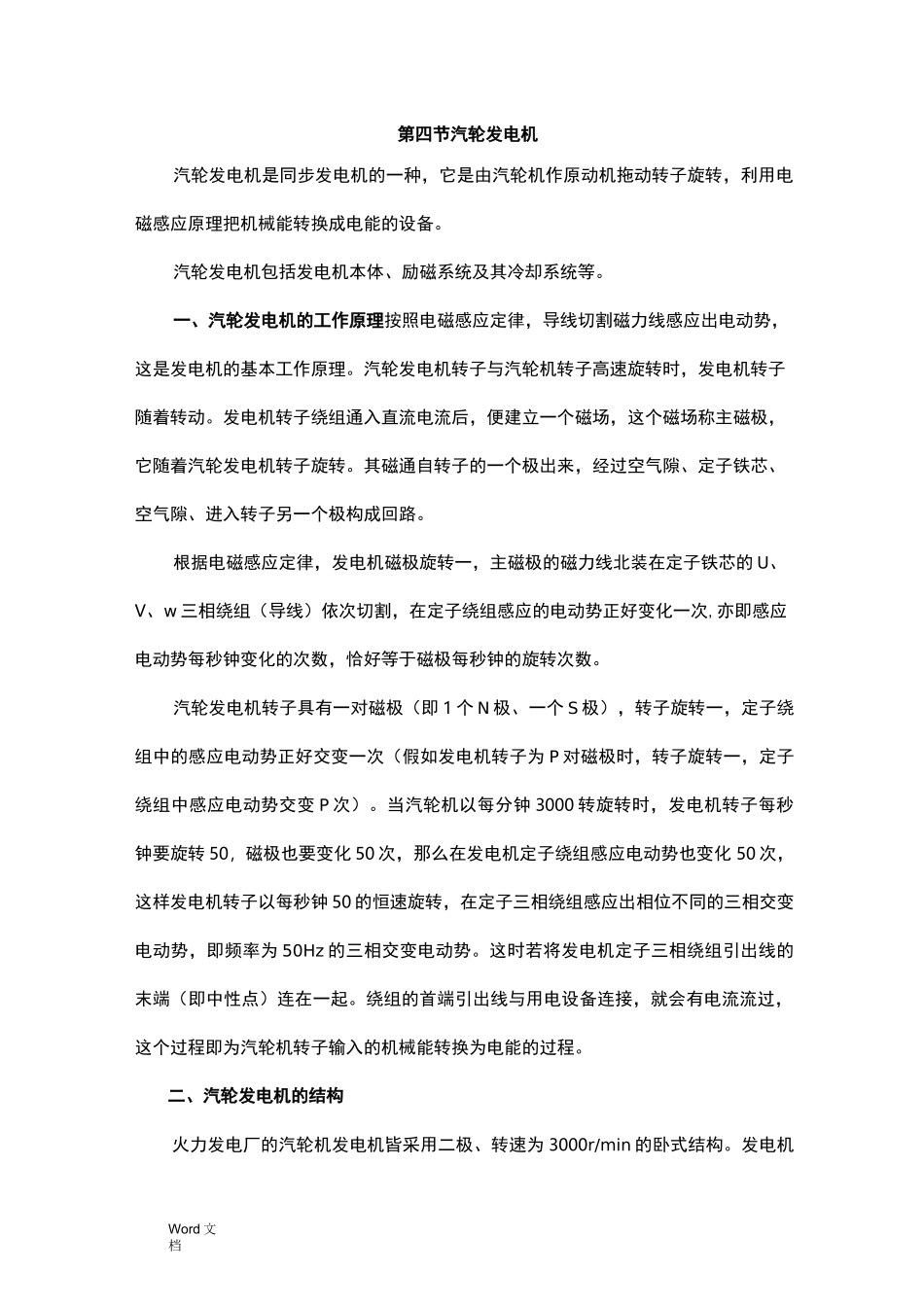

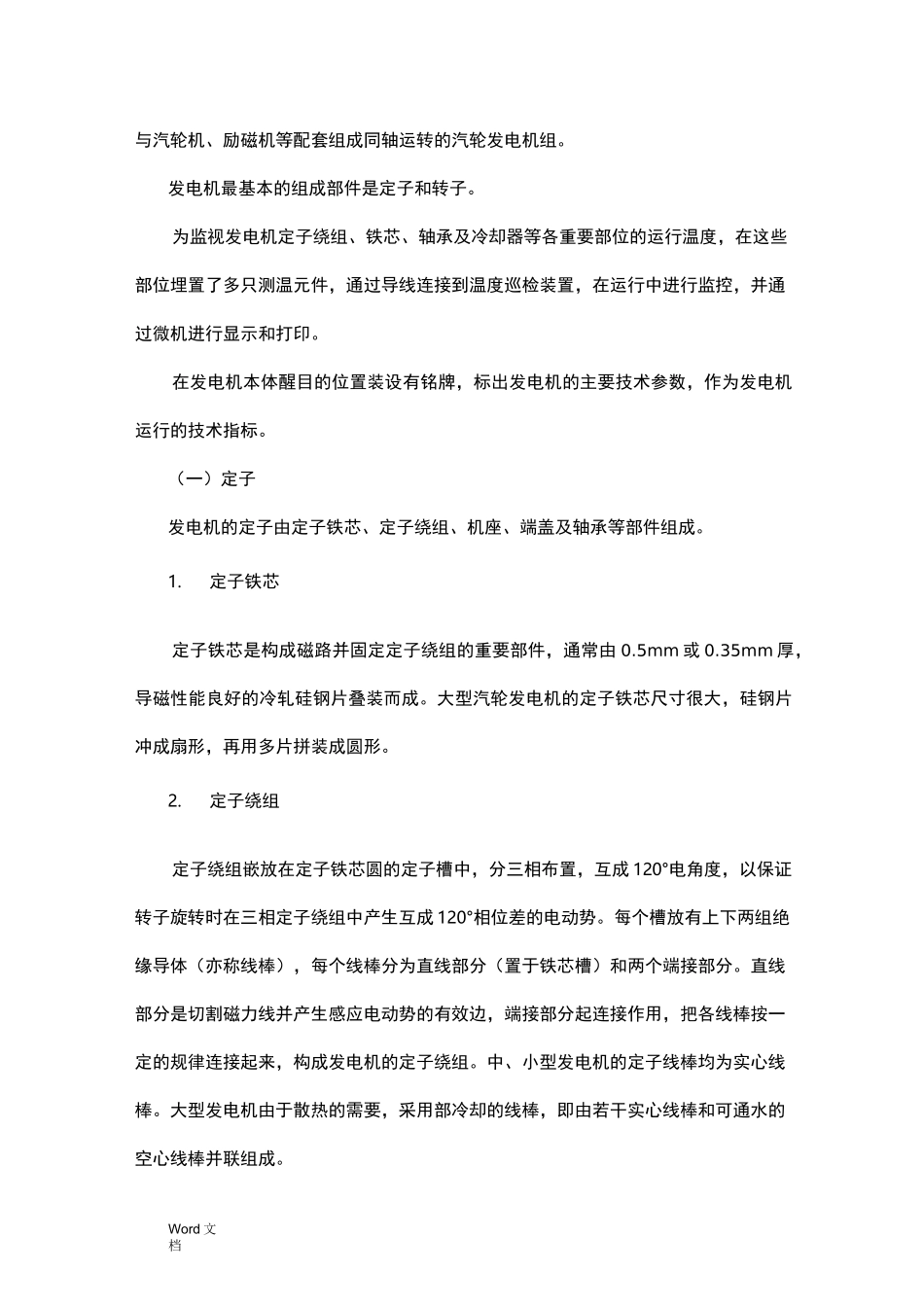

Word文档第四节汽轮发电机汽轮发电机是同步发电机的一种，它是由汽轮机作原动机拖动转子旋转，利用电磁感应原理把机械能转换成电能的设备。汽轮发电机包括发电机本体、励磁系统及其冷却系统等。一、汽轮发电机的工作原理按照电磁感应定律，导线切割磁力线感应出电动势，这是发电机的基本工作原理。汽轮发电机转子与汽轮机转子高速旋转时，发电机转子随着转动。发电机转子绕组通入直流电流后，便建立一个磁场，这个磁场称主磁极，它随着汽轮发电机转子旋转。其磁通自转子的一个极出来，经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路。根据电磁感应定律，发电机磁极旋转一，主磁极的磁力线北装在定子铁芯的U、V、w三相绕组（导线）依次切割，在定子绕组感应的电动势正好变化一次,亦即感应电动势每秒钟变化的次数，恰好等于磁极每秒钟的旋转次数。汽轮发电机转子具有一对磁极（即1个N极、一个S极），转子旋转一，定子绕组中的感应电动势正好交变一次（假如发电机转子为P对磁极时，转子旋转一，定子绕组中感应电动势交变P次）。当汽轮机以每分钟3000转旋转时，发电机转子每秒钟要旋转50，磁极也要变化50次，那么在发电机定子绕组感应电动势也变化50次，这样发电机转子以每秒钟50的恒速旋转，在定子三相绕组感应出相位不同的三相交变电动势，即频率为50Hz的三相交变电动势。这时若将发电机定子三相绕组引出线的末端（即中性点）连在一起。绕组的首端引出线与用电设备连接，就会有电流流过，这个过程即为汽轮机转子输入的机械能转换为电能的过程。二、汽轮发电机的结构火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构。发电机Word文档与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。发电机最基本的组成部件是定子和转子。为监视发电机定子绕组、铁芯、轴承及冷却器等各重要部位的运行温度，在这些部位埋置了多只测温元件，通过导线连接到温度巡检装置，在运行中进行监控，并通过微机进行显示和打印。在发电机本体醒目的位置装设有铭牌，标出发电机的主要技术参数，作为发电机运行的技术指标。（一）定子发电机的定子由定子铁芯、定子绕组、机座、端盖及轴承等部件组成。1.定子铁芯定子铁芯是构成磁路并固定定子绕组的重要部件，通常由0.5mm或0.35mm厚，导磁性能良好的冷轧硅钢片叠装而成。大型汽轮发电机的定子铁芯尺寸很大，硅钢片冲成扇形，再用多片拼装成圆形。2.定子绕组定子绕组嵌放在定子铁芯圆的定子槽中，分三相布置，互成120°电角度，以保证转子旋转时在三相定子绕组中产生互成120°相位差的电动势。每个槽放有上下两组绝缘导体（亦称线棒），每个线棒分为直线部分（置于铁芯槽）和两个端接部分。直线部分是切割磁力线并产生感应电动势的有效边，端接部分起连接作用，把各线棒按一定的规律连接起来，构成发电机的定子绕组。中、小型发电机的定子线棒均为实心线棒。大型发电机由于散热的需要，采用部冷却的线棒，即由若干实心线棒和可通水的空心线棒并联组成。Word文档3.机座及端盖机座的作用是支撑和固定发电机定子。机座一般用钢板焊接而成，应有足够的强度和刚度，并能满足通风散热的要求。端盖的作用是将发电机本体的两端封盖起来，并与机座、定子铁芯和转子一起构成电机部完整的通风系统。（二）转子发电机的转子主要由转子铁芯、励磁绕组（转子线圈）、护环和风扇等组成，是汽轮发电机最重要的部件之一。由于汽轮发电机转速高，转子受到离心力很大，所以转子都呈细长形，且制成隐极式的，以便更好地固定励磁机组。1.转子铁芯发电机转子采用高强度、导磁性能良好的合金钢加工而成。沿转子铁芯表面铣有用于放置励磁绕组的凹槽。槽的排列式一般为辐射式，槽与槽之间的部分为齿。未加工的部分通称大齿，余称小齿。大齿作为磁极的极身，是主要磁通回路。在大齿表面沿横向铣出若干个圆弧形月牙槽，使大齿区域和小齿区域两个向的刚度相同。2.励磁绕组励磁绕组为若干个线圈组成的同心式绕组。线圈用矩形扁铜线绕制而成。励磁绕组放在槽后，绕组的直线部分用槽楔压紧，端部径向固定采用护环，轴向固定采用云母块和中心环。励磁绕组的引出线经导电...
