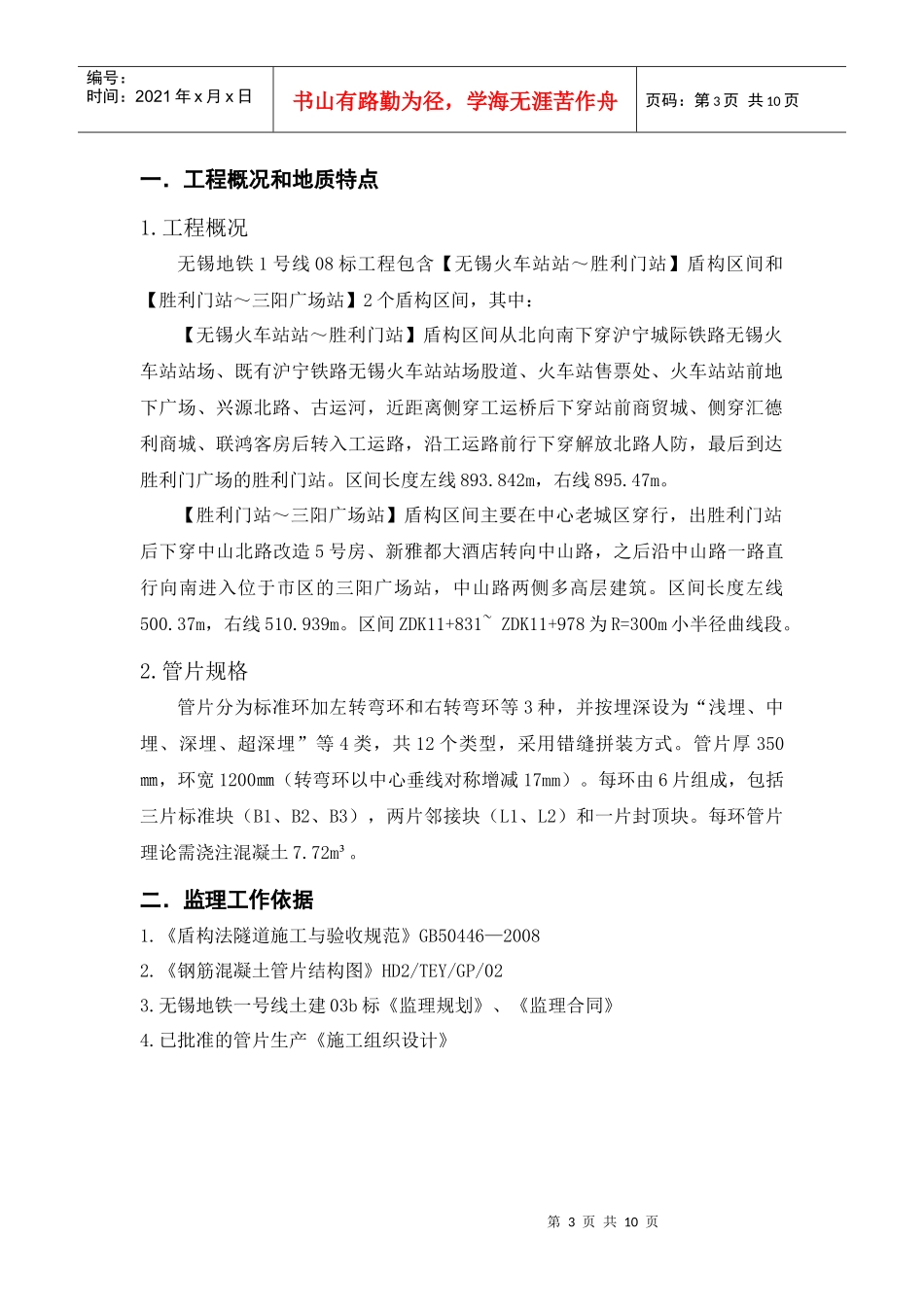

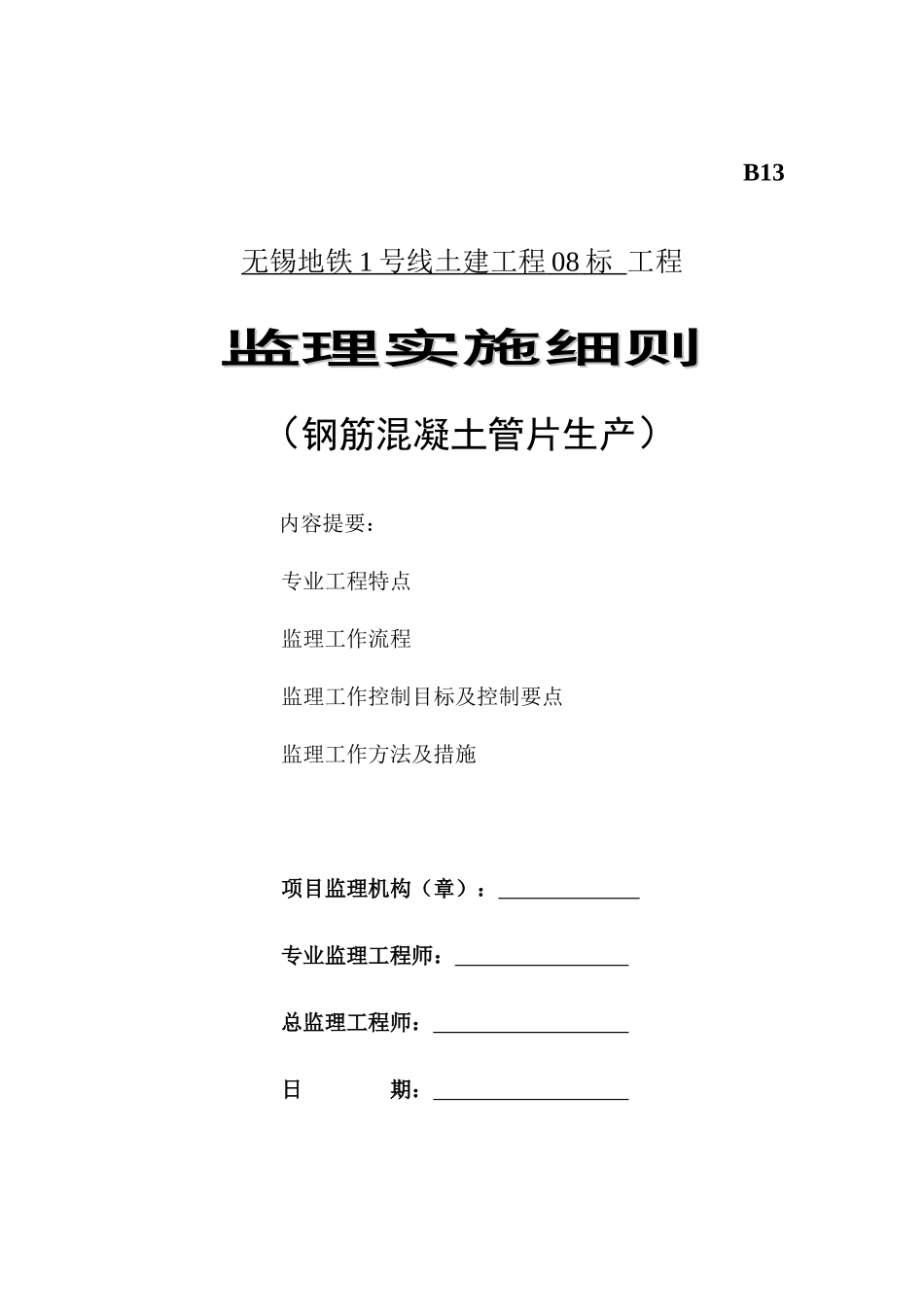

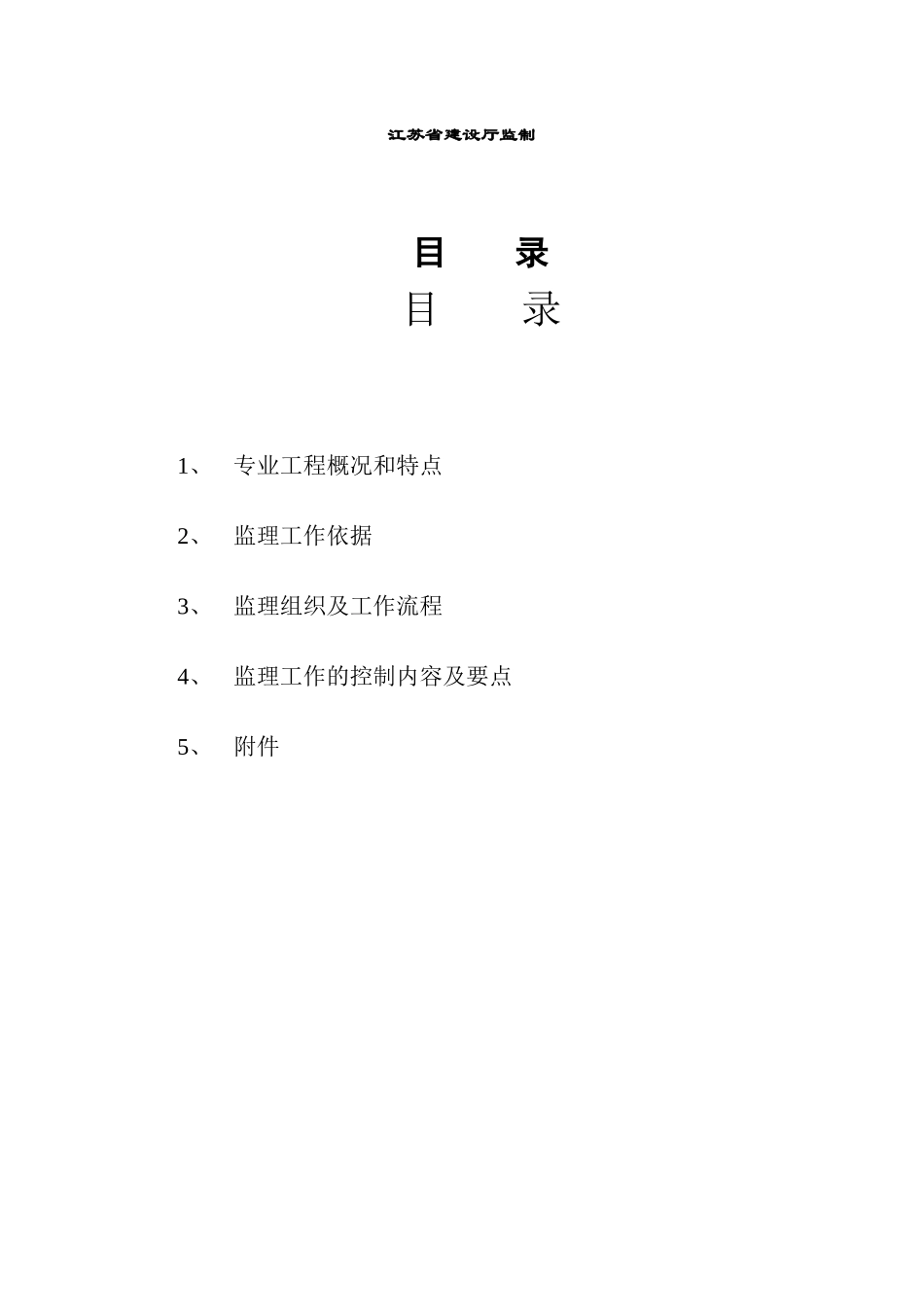

B13无锡地铁1号线土建工程08标工程监理实施细则监理实施细则（钢筋混凝土管片生产）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录目录1、专业工程概况和特点2、监理工作依据3、监理组织及工作流程4、监理工作的控制内容及要点5、附件第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一．工程概况和地质特点1.工程概况无锡地铁1号线08标工程包含【无锡火车站站～胜利门站】盾构区间和【胜利门站～三阳广场站】2个盾构区间，其中：【无锡火车站站～胜利门站】盾构区间从北向南下穿沪宁城际铁路无锡火车站站场、既有沪宁铁路无锡火车站站场股道、火车站售票处、火车站站前地下广场、兴源北路、古运河，近距离侧穿工运桥后下穿站前商贸城、侧穿汇德利商城、联鸿客房后转入工运路，沿工运路前行下穿解放北路人防，最后到达胜利门广场的胜利门站。区间长度左线893.842m，右线895.47m。【胜利门站～三阳广场站】盾构区间主要在中心老城区穿行，出胜利门站后下穿中山北路改造5号房、新雅都大酒店转向中山路，之后沿中山路一路直行向南进入位于市区的三阳广场站，中山路两侧多高层建筑。区间长度左线500.37m，右线510.939m。区间ZDK11+831~ZDK11+978为R=300m小半径曲线段。2.管片规格管片分为标准环加左转弯环和右转弯环等3种，并按埋深设为“浅埋、中埋、深埋、超深埋”等4类，共12个类型，采用错缝拼装方式。管片厚350㎜，环宽1200㎜（转弯环以中心垂线对称增减17mm）。每环由6片组成，包括三片标准块（B1、B2、B3），两片邻接块（L1、L2）和一片封顶块。每环管片理论需浇注混凝土7.72m³。二．监理工作依据1.《盾构法隧道施工与验收规范》GB50446—20082.《钢筋混凝土管片结构图》HD2/TEY/GP/023.无锡地铁一号线土建03b标《监理规划》、《监理合同》4.已批准的管片生产《施工组织设计》第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页三.监理组织及工作流程3.1管片生产过程监理工作流程审核管片生产方案考察生产单位硬件设施及资质等级浇混凝土旁站材料报审钢模具检查验收钢筋加工绑扎、入模、隐蔽工程检查、防迷流测试砼管片静置，升温蒸养，降温巡视检查混凝土拆模检查管片浸水养护检查管片吊装、运输、堆放、修补、检查巡视管片拼装检测和检漏试验旁站管片出厂检验第5页共10页第4页共10页总监总监代表1号线7标盾构区间专业监理工程师1号线8标盾构区间专业监理工程师试验专业监理工程师驻厂监理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页3.2监理组织四．前期准备工作监理1.对管片生产企业的资质和试验室的资质进行审查。2.审查批准管片生产的《施工组织设计》及质量管理体系、质量控制和质量检验制度。3.原材料进场检验。①检查原材料的产地和来源。审查供应商的供货资质证明、产品合格证明文件。②严格检查每批材料的质保书。对不具备质量证明文件的材料不允许进场。③对进场钢材、水泥在现场见证取样送检，经检验合格后签署材料进场报验单。④督促生产单位对进场砂石进行材料分析，砂需过筛，石子需清洗。砂石含水量测定每天至少一次。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页⑤合格品与未经复试或复试不合格品应分仓堆放，并设置明显区分标志。对复试不合格品严禁使用，并应立即清退出场。⑥用于管片生产的砂石，必须同其它用途的砂石分仓堆放。4.混凝土试配确定配合比，其性能应符合设计及规范要求。5.混凝土搅拌、运输、振捣、养护等设备完成安装、调试和安全鉴定；各种计量器具、设备应通过检定6.检查三环拼装、抗渗、抗弯、抗拔试验设备。7.对操作人员进行技术培训，经培训合格后，方可进行操作，特殊工种应持证上岗。五.管片原材料监理工作要点1.原材料要求①水泥：强度等级≥42.5MPa的PI或PⅡ型水泥。②细骨料：中沙河沙，含泥量≤1.5%，泥块含量≤1.0%。③粗骨料：5-25㎜连...
