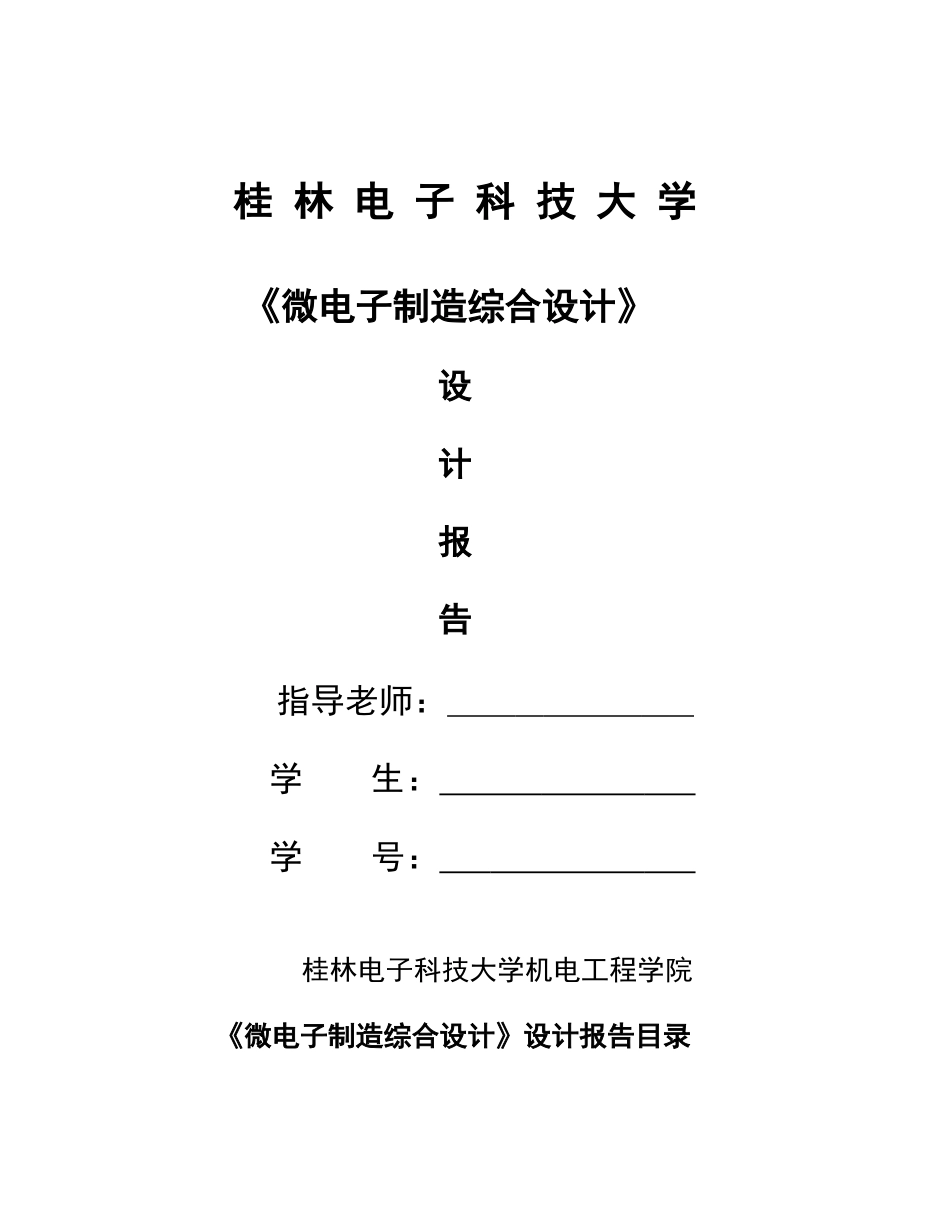

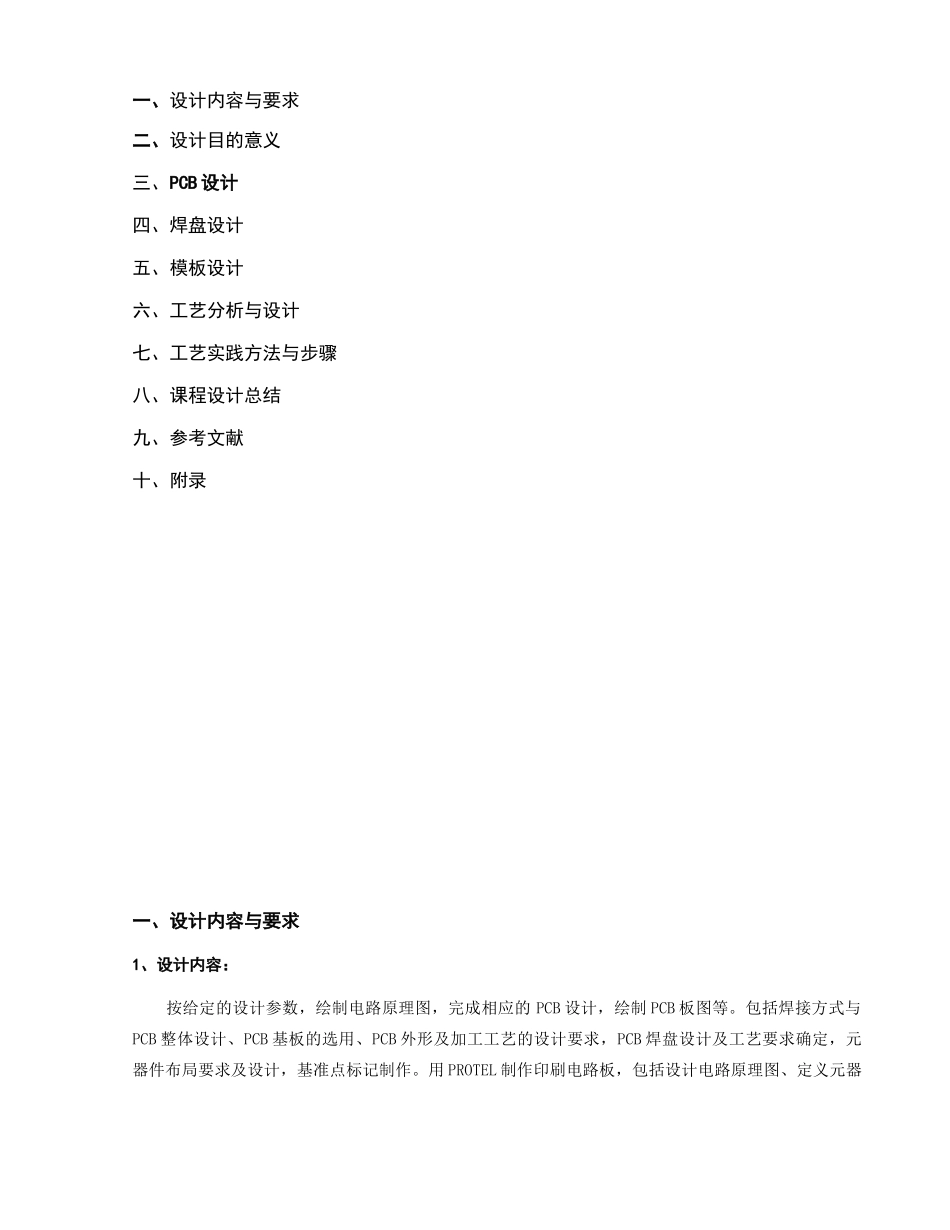

桂林电子科技大学《微电子制造综合设计》设计报告指导老师:学生:学号:桂林电子科技大学机电工程学院《微电子制造综合设计》设计报告目录一、设计内容与要求二、设计目的意义三、PCB设计四、焊盘设计五、模板设计六、工艺分析与设计七、工艺实践方法与步骤八、课程设计总结九、参考文献十、附录一、设计内容与要求1、设计内容:按给定的设计参数,绘制电路原理图,完成相应的PCB设计,绘制PCB板图等
包括焊接方式与PCB整体设计、PCB基板的选用、PCB外形及加工工艺的设计要求,PCB焊盘设计及工艺要求确定,元器件布局要求及设计,基准点标记制作
用PROTEL制作印刷电路板,包括设计电路原理图、定义元器件的封装形式,PCB图纸的基本设置、生成网表和加载网表、设置布线规则、布线,编写贴装程序等
SMT设计以及工艺文件的编写,分析典型组装工艺,对典型组装工艺进行实践

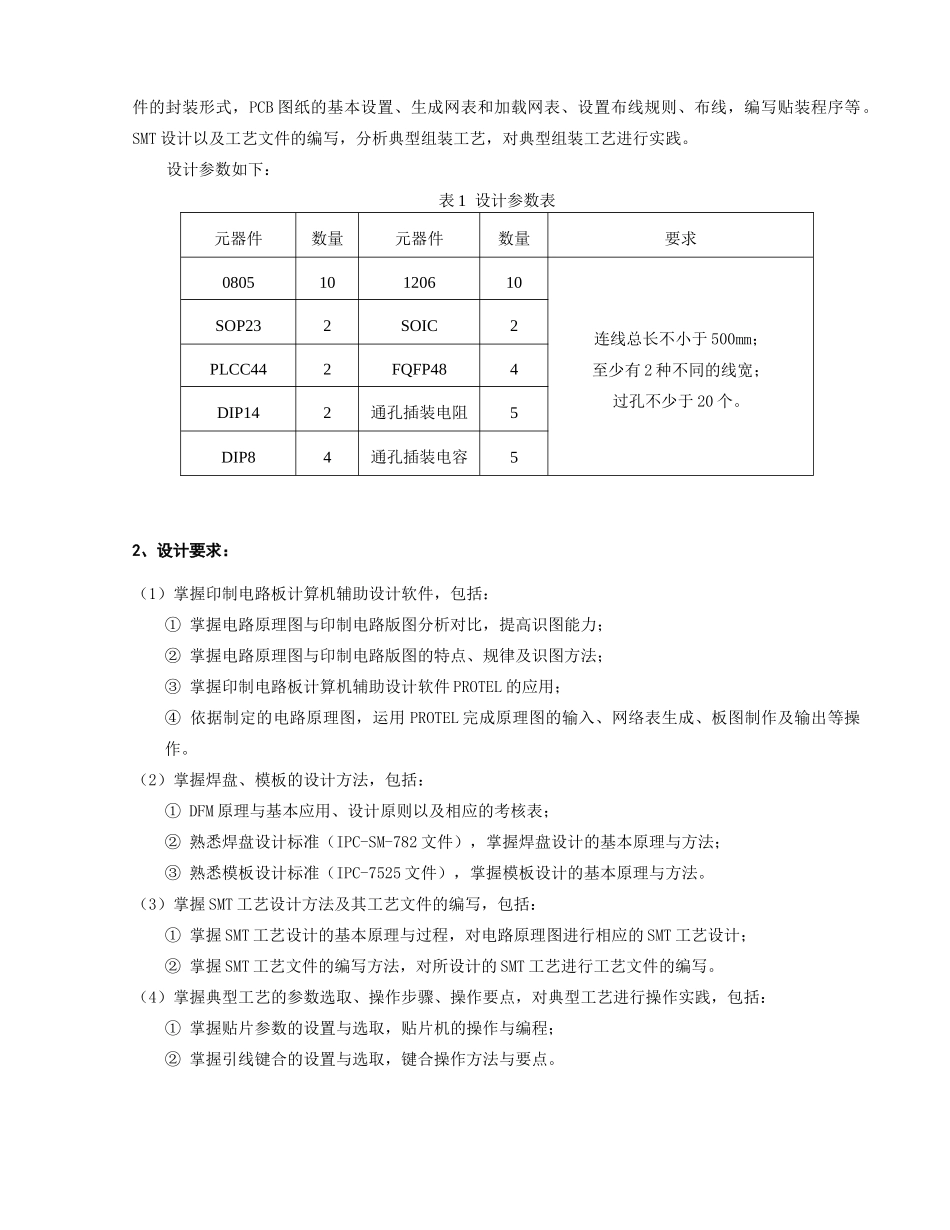

设计参数如下:表1设计参数表元器件数量元器件数量要求080510120610连线总长不小于500mm;至少有2种不同的线宽;过孔不少于20个
SOP232SOIC2PLCC442FQFP484DIP142通孔插装电阻5DIP84通孔插装电容52、设计要求:(1)掌握印制电路板计算机辅助设计软件,包括:①掌握电路原理图与印制电路版图分析对比,提高识图能力;②掌握电路原理图与印制电路版图的特点、规律及识图方法;③掌握印制电路板计算机辅助设计软件PROTEL的应用;④依据制定的电路原理图,运用PROTEL完成原理图的输入、网络表生成、板图制作及输出等操作
(2)掌握焊盘、模板的设计方法,包括:①DFM原理与基本应用、设计原则以及相应的考核表;②熟悉焊盘设计标准(IPC-SM-782文件),掌握焊盘设计的基本原理与方法;③熟悉模板设计标准(IPC-7525文件),掌握模板设计的基本原理与方法
(3)掌握SMT工艺设计方法及其工艺文件的编写,包
