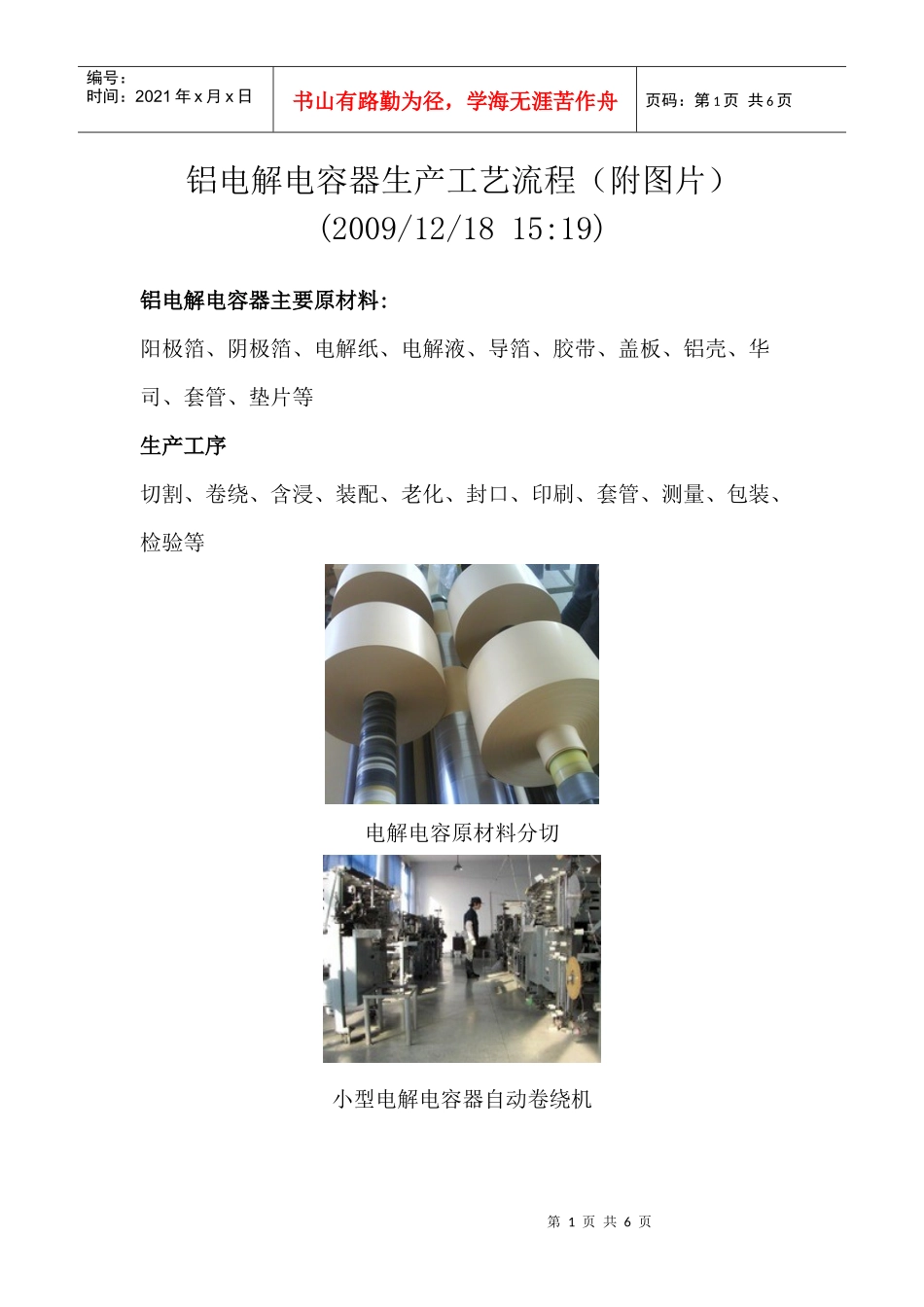

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页铝电解电容器生产工艺流程（附图片）(2009/12/1815:19)铝电解电容器主要原材料:阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、华司、套管、垫片等生产工序切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等电解电容原材料分切小型电解电容器自动卷绕机第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页大型电解电容器自动卷绕机电解电容芯子含浸电解电容高温老化第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页电解电容性能测试铝电解电容制造进程：第一步：铝箔的腐化。倘若拆开一个铝电解液电容的外壳，你会看到内里是几多层铝箔和几多层电解纸，铝箔和电解纸贴附在一起，卷绕成筒状的机关，这样每两层铝箔中间便是一层吸附了电解液的电解纸了。铝箔的制造要领。为了增大铝箔和电解质的战争面积，电容中的铝箔的外观并不是平滑的，而是通过电化腐化法，使其外观形成崎岖不屈的形状，这样不妨增大7~8倍的外观积。电化腐化的工艺是较量庞杂的，此中涉及到腐化液的种类、浓度、铝箔的外观状态、腐化的速率、电压的动态均衡等等。第二步：氧化膜形成工艺。铝箔通过电化腐化后，就要运用化学方法，将其外观氧化成三氧化二铝——也便是铝电解电容的介质。在氧化之后，要仔细检讨三氧化二铝的外观，看是否有雀斑也许龟裂，将不足格的清除在外。第三步：铝箔的切割。这个措施很简单明白。便是把一整块铝箔，切割成几多小块，使其适当电容制造的必要。第四步：引线的铆接。电容外部的引脚并不是直连接到电容内部，而是经过内引线与电容内部连结的。因此，在这一步当中我们就必要将阳极和阴极的内引第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页线，与电容的外引线经过超声波键正当连结在一起。外引线通常采纳镀铜的铁线也许氧化铜线以削减电阻，而内引线则直接采纳铝线与铝箔直接相连。大众注意这些小小的措施无一过错细密加工要求很高。第五步：电解纸的卷绕。电容中的电解液并非直接灌进电容，呈液态浸泡住铝箔，而是经过吸附了电解液的电解纸与铝箔层层贴合。这当中，选用的电解纸与平凡纸张的配方有些分歧，是呈微孔状的，纸的外观不及有杂质，不然将影响电解液的身分与性能。而这一步，便是将没有吸附电解液的电解纸，和铝箔贴在一块，然后卷进电容外壳，使铝箔和电解纸形成近似“101010”的隔断状态。第六步：电解液的浸渍。当电解纸卷绕完毕之后，就将电解液灌进去，使电解液浸渍到电解纸上。随着电解液配方的革新以及电解纸制造技能的提拔，目前铝电解液电容的ESR值也逐渐得以提拔，酿成往日的几多分之一。第七步：装配。这一步便是将电容表面的铝壳装配上，同时连结外引线，电容到这时已经根本成型了。第八步：卷边。若是是那种“包皮”电容，就必要通过这一步，将电容表面包覆的PVC膜套在电容铝壳表面。不外目前运用PVC膜的电容已经越来越少，第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页主要因为在于这种原料并分歧适环保的趋向，而和性能展现没有太大相干。第九步：组合装配。第十步：充电、老化测试。第十一步：参数检讨。泄电检讨（LeakagtCurrentup）泄电简称（LC），泄电检讨是测出电容器加上直流电压[此电压电电容体胶管上标识之是电压，它又叫WorkVoleage（做事电压），它所经过的直流电流值的巨细，其流值愈小愈好。容量检讨：容量（电容器简称CAP），检讨的目标是在测试其值是否在许可偏差范畴内，赶过与低于皆为不足格。3DF检讨：温度25℃频率120HZ，无极性通常1KHZ（测试条件），简略地注释：电容器在电子回路中自然会发生一种散失因素，散逸及亏损在中国字义上都是欠好的意思，它是使用三角函数里的对边求出值，DF为泰西地域所习用说法，棱角它以百分比表现“%”，tanδ为日当地区所习用说法，它以少量点表现，两者字义上一样，其值愈小愈好。电容...
