升降机施工方案(生产办公楼)VIP免费

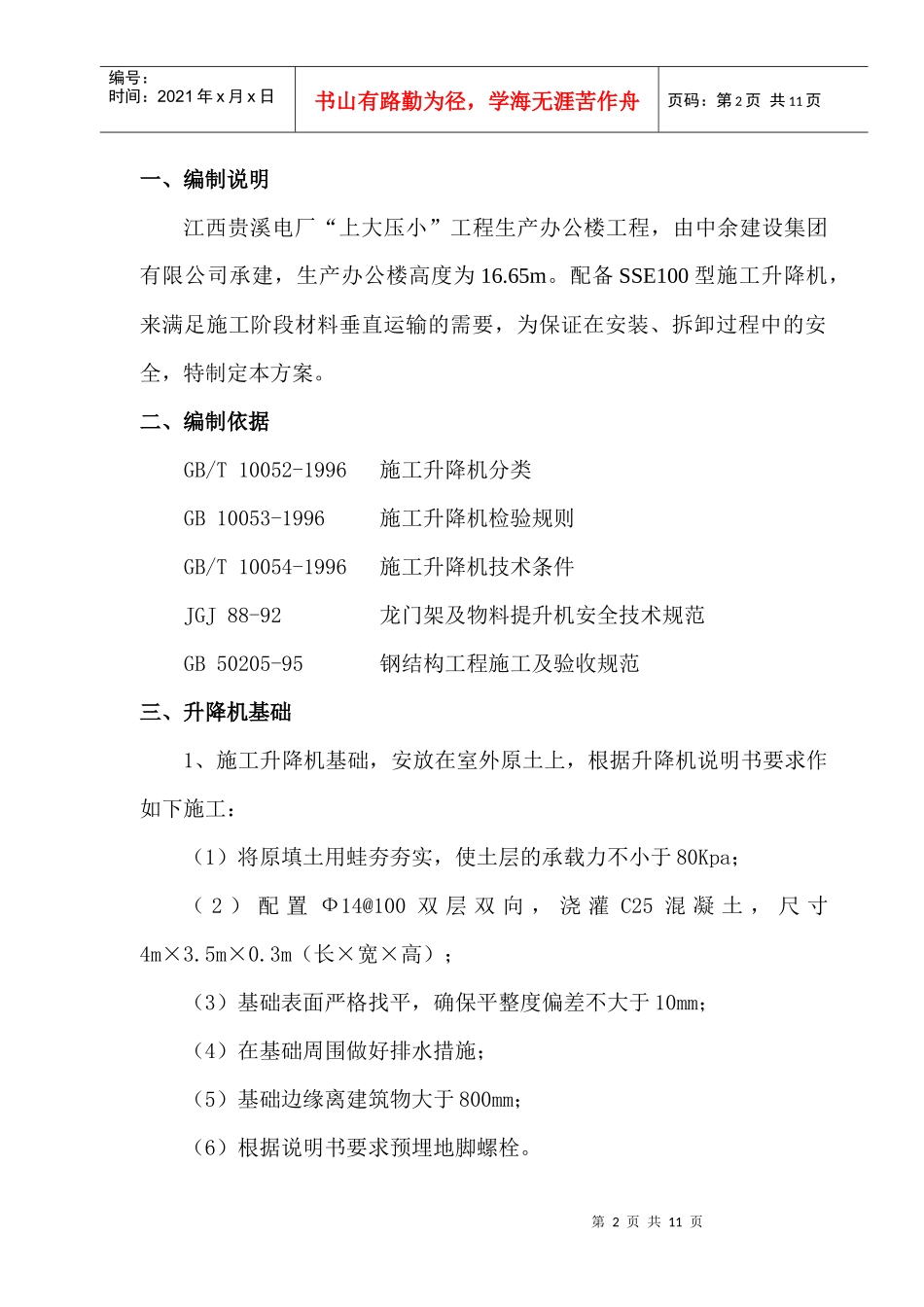

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录一、编制说明二、编制依据三、升降机基础四、主要构件五、安装与拆卸六、使用、调整与维护七、安全措施八、人员分工九、文明施工十、强条实施内容十一、重大危险源及控制措施第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、编制说明江西贵溪电厂“上大压小”工程生产办公楼工程，由中余建设集团有限公司承建，生产办公楼高度为16.65m。配备SSE100型施工升降机，来满足施工阶段材料垂直运输的需要，为保证在安装、拆卸过程中的安全，特制定本方案。二、编制依据GB/T10052-1996施工升降机分类GB10053-1996施工升降机检验规则GB/T10054-1996施工升降机技术条件JGJ88-92龙门架及物料提升机安全技术规范GB50205-95钢结构工程施工及验收规范三、升降机基础1、施工升降机基础，安放在室外原土上，根据升降机说明书要求作如下施工：（1）将原填土用蛙夯夯实，使土层的承载力不小于80Kpa；（2）配置Ф14@100双层双向，浇灌C25混凝土，尺寸4m×3.5m×0.3m（长×宽×高）；（3）基础表面严格找平，确保平整度偏差不大于10mm；（4）在基础周围做好排水措施；（5）基础边缘离建筑物大于800mm；（6）根据说明书要求预埋地脚螺栓。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页四、主要构件1、导轨架：由标准节组装；2、曳引机：YJ182型，为吊笼的上下运动提供动力；3、吊笼：是升降机的工作装置；4、钢丝绳：3Φ11mm；5、电气控制箱：由各种电气元器件组成，用于控制和操作。五、安装与拆卸（一）安装前的检查与准备1、升降机的零部件是否齐全、成套，安全装置是否符合要求；2、曳引机及提升机构是否完好；3、电动机及其电气控制部件是否齐全、可靠，电缆线是否符合要求；4、基础位置和施工是否符合《使用说明书》中的要求；5、地锚位置及埋设是否符合缆风绳安装的要求。附墙架连接的预埋件的位置是否能满足架体垂直度及稳定性的要求；6、架体和缆风绳的位置是否靠近或跨越架空输电线路。必须靠近时应符合最小安全距离，并采取安全防护措施。（二）安装1、安装底座时，须用水平仪校验水平度。上平面的水平度误差不大于3mm；2、安装架体时，应先将底座与基础连接牢固。底座安装好后，须进第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页行初校正，合格后才可开始安装标准节。以后每一标准节安装好后，仍要检验垂直度，合格后才可继续安装。架体各接点的螺栓必须紧固，不得漏装或以铁丝代替；3、架体导轨对称中心线对底座水平基准面垂直度偏差不大于井架高度的1.5‰；4、对重导轨接头处阶差不大于1.5mm；5、吊笼导轨接头处错位阶差不大于1.5mm；6、缆风绳采用Φ9.3mm以上的园股钢丝绳，与地面夹角不应大于600，其下端应通过花兰螺栓与地锚牢固连接。缆风绳垂直度不大于缆风绳长度的1%；7、架体在架高7处设第一道缆风绳，以后增高3m再设一道，缆风绳应在架体四角有横向缀件的同一水平面上对称设置；8、三根提升钢丝绳必须松紧一致，严禁出现两松一紧的情况；9、每根提升钢丝绳端部用三个与绳径匹配的绳卡固定，间距120mm。绳卡滑鞍放在受力绳的一侧，不得正反交错设置绳卡；10、电气控制箱必须安装在防水、防晒、防潮、通风良好的地方，并尽量靠近曳引机，操作者能方便地看清吊笼的升降、停靠及人员进出、物料的堆放情况，以确保安全，提高控制停靠位置的准确度；11、导轨架、电箱、电机必须可靠接地。电机对地绝缘电阻不小于0.5MΩ，电箱电气线路对绝缘电阻不小于10.5MΩ；12、附墙架与建筑物的预埋通过扣件成刚性连接。连接处扣件不得第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页少于两个。在建筑物顶层必须设置一组附墙架，以下每组间隔不宜大于9m；13、附墙架应使用随机供应的产品，不得使用木杆或竹竿等代用材料。（三）拆卸1、施工升降机的拆卸流程与安装流程相反，即先装的后拆，后装...
