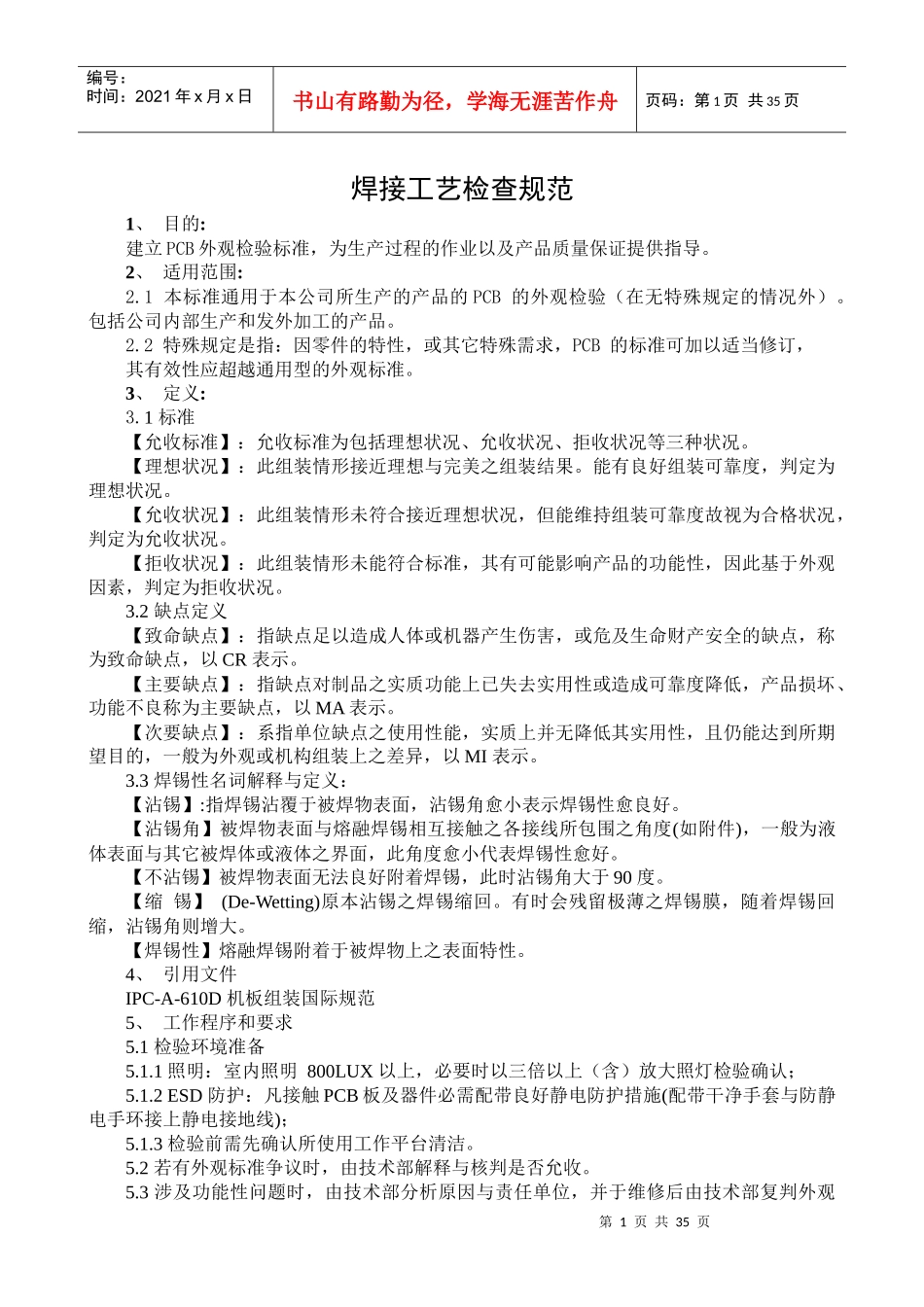

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页焊接工艺检查规范1、目的:建立PCB外观检验标准，为生产过程的作业以及产品质量保证提供指导。2、适用范围:2.1本标准通用于本公司所生产的产品的PCB的外观检验（在无特殊规定的情况外）。包括公司内部生产和发外加工的产品。2.2特殊规定是指：因零件的特性，或其它特殊需求，PCB的标准可加以适当修订，其有效性应超越通用型的外观标准。3、定义:3.1标准【允收标准】：允收标准为包括理想状况、允收状况、拒收状况等三种状况。【理想状况】：此组装情形接近理想与完美之组装结果。能有良好组装可靠度，判定为理想状况。【允收状况】：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。【拒收状况】：此组装情形未能符合标准，其有可能影响产品的功能性，因此基于外观因素，判定为拒收状况。3.2缺点定义【致命缺点】：指缺点足以造成人体或机器产生伤害，或危及生命财产安全的缺点，称为致命缺点，以CR表示。【主要缺点】：指缺点对制品之实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺点，以MA表示。【次要缺点】：系指单位缺点之使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上之差异，以MI表示。3.3焊锡性名词解释与定义：【沾锡】:指焊锡沾覆于被焊物表面，沾锡角愈小表示焊锡性愈良好。【沾锡角】被焊物表面与熔融焊锡相互接触之各接线所包围之角度(如附件)，一般为液体表面与其它被焊体或液体之界面，此角度愈小代表焊锡性愈好。【不沾锡】被焊物表面无法良好附着焊锡，此时沾锡角大于90度。【缩锡】(De-Wetting)原本沾锡之焊锡缩回。有时会残留极薄之焊锡膜，随着焊锡回缩，沾锡角则增大。【焊锡性】熔融焊锡附着于被焊物上之表面特性。4、引用文件IPC-A-610D机板组装国际规范5、工作程序和要求5.1检验环境准备5.1.1照明：室内照明800LUX以上，必要时以三倍以上（含）放大照灯检验确认；5.1.2ESD防护：凡接触PCB板及器件必需配带良好静电防护措施(配带干净手套与防静电手环接上静电接地线)；5.1.3检验前需先确认所使用工作平台清洁。5.2若有外观标准争议时，由技术部解释与核判是否允收。5.3涉及功能性问题时，由技术部分析原因与责任单位，并于维修后由技术部复判外观第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页是否允收。6、附录:第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页沾锡性判断图示：沾锡：系焊锡粘覆与被焊物表面，沾锡角越小表示焊锡性越好；沾锡角：如图，角度越小表示焊锡性越好；不粘锡：被焊物表面无法良好的附着焊锡，此时焊锡角度大于90度；缩锡：原本粘锡之焊锡缩回，随着焊锡回缩，焊锡角增大；焊锡性：熔融焊锡附着与被焊物上的表面特性；第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页芯片对准度（X方向）：第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页芯片对准度（Y方向）：第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页圆筒形器件对准度：第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页鸥翼器件脚面对准度：第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页鸥翼器件脚趾对准度：第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页鸥翼器件脚跟对准度：第10页共35页第9页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共35页J型脚器件对准度：第11页共35页第10页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共35页鸥翼脚面焊点最小量：第12页共35页第11页共35页编号：时间：2021年x...
