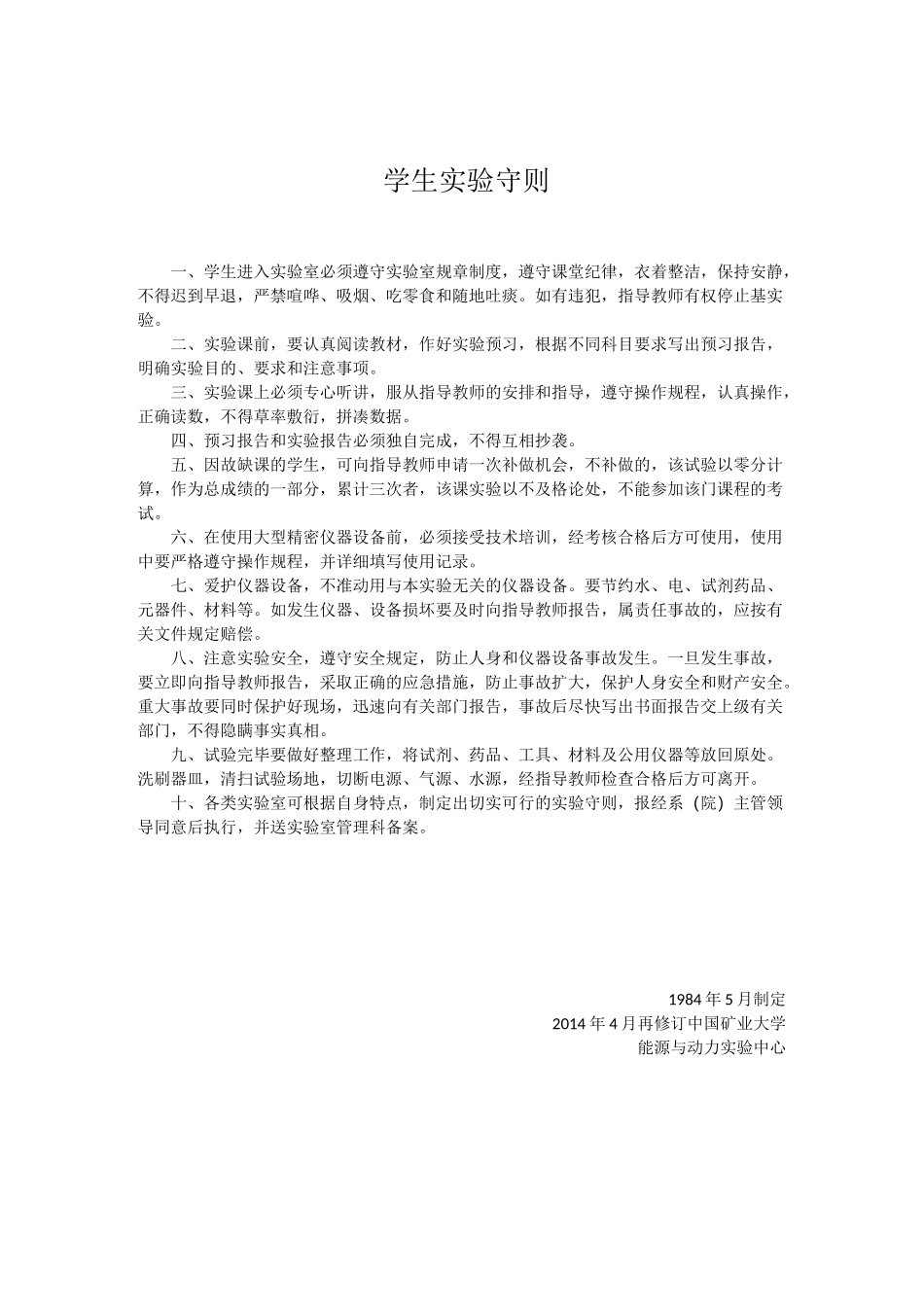

流体力学实验指导书与报告（第二集）动量定律实验毕托管测速实验文丘里流量计实验局部阻力实验孔口与管嘴实验静压传递自动扬水演示实验中国矿业大学能源与动力实验中心学生实验守则一、学生进入实验室必须遵守实验室规章制度，遵守课堂纪律，衣着整洁，保持安静，不得迟到早退，严禁喧哗、吸烟、吃零食和随地吐痰。如有违犯，指导教师有权停止基实验。二、实验课前，要认真阅读教材，作好实验预习，根据不同科目要求写出预习报告，明确实验目的、要求和注意事项。三、实验课上必须专心听讲，服从指导教师的安排和指导，遵守操作规程，认真操作，正确读数，不得草率敷衍，拼凑数据。四、预习报告和实验报告必须独自完成，不得互相抄袭。五、因故缺课的学生，可向指导教师申请一次补做机会，不补做的，该试验以零分计算，作为总成绩的一部分，累计三次者，该课实验以不及格论处，不能参加该门课程的考试。六、在使用大型精密仪器设备前，必须接受技术培训，经考核合格后方可使用，使用中要严格遵守操作规程，并详细填写使用记录。七、爱护仪器设备，不准动用与本实验无关的仪器设备。要节约水、电、试剂药品、元器件、材料等。如发生仪器、设备损坏要及时向指导教师报告，属责任事故的，应按有关文件规定赔偿。八、注意实验安全，遵守安全规定，防止人身和仪器设备事故发生。一旦发生事故，要立即向指导教师报告，采取正确的应急措施，防止事故扩大，保护人身安全和财产安全。重大事故要同时保护好现场，迅速向有关部门报告，事故后尽快写出书面报告交上级有关部门，不得隐瞒事实真相。九、试验完毕要做好整理工作，将试剂、药品、工具、材料及公用仪器等放回原处。洗刷器皿，清扫试验场地，切断电源、气源、水源，经指导教师检查合格后方可离开。十、各类实验室可根据自身特点，制定出切实可行的实验守则，报经系（院）主管领导同意后执行，并送实验室管理科备案。1984年5月制定2014年4月再修订中国矿业大学能源与动力实验中心V3"LT|动量定律实验一、实验目的要求1.验证不可压缩流体定常流的动量方程；2.通过对流速、流量、出射角度、动量与动量矩等因素相关性的分析研讨，进一步掌握流体力学的动量守恒定理；3.了解活塞式动量实验仪原理、构造，进一步启发与培养创造性思维的能力。二、实验装置本实验装置如图1.1所示。45678910图1.1动量定律实验装置图1.自循环供水器2.实验台3.可控硅无级调速器4.水位调节阀5.恒压水箱6.管嘴7.集水箱8.带活塞的测压管9.带活塞和翼片的抗冲平板10.上回水管。自循环供水装置1由离心水泵和蓄水箱组合而成。水泵的开启、流量大小的调节均由调速器3控制。水流经供水管供给恒压水箱5，溢流水经回水管流回蓄水箱。流经管嘴6的水流形成射流，冲击带活塞的翼片的抗冲平板9，并以与入射角成90°的方向离开搞冲平板。抗冲平板在射流冲力和测压管8中的水压力作用下处于平衡状态。活塞形心水深hc可由测压管8测得，由此可求得射流的冲力，即动量力F0冲击后的弃水经集水箱7汇集后，再经图1.2转动式动摩擦阻器上回水管10流出，最后经漏斗和下回水管流回蓄水箱。为了自动调节测压管内的水位。以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响，本实验装置应用了自动控制的反馈原理和动摩擦减阻力技术，其构造如下：带活塞的翼片的抗冲平板9和带活塞套的测压管8（参见图1.2和图1.3），该图是活塞退出活塞套时的分部件示意图，活塞中心设有一细导水管a,进口端位于平板中心，出口端伸出活塞头部，出口方向与轴向垂直。在平板上设有翼片b活塞套上设有窄槽c。工作时，在射流冲击力作用下，水流经导水管a向测压管内加水。当射流冲击力大于测压管内水柱对活塞的压力时，活塞内移，窄槽c减小，水流外溢减少，使测压管内水位升高,水压力增大。反之，活塞外移，窄槽开大，水流外溢增多，测压管水位下降，水压力减小。在恒定射流冲击下，经短时段的自动调整，即可达到射流冲击力和水压力的平衡状态。这时活塞处于半进半出、窄槽部分开启的位置上，过a流进测压管的水量和过c处溢出的水量相等。由于平板上设有翼片b，在水流冲击下，平板带动活塞旋转，因而克服了活塞在沿轴向...
