中冷站机电设备安装及装修工程低压配电与照明VIP免费

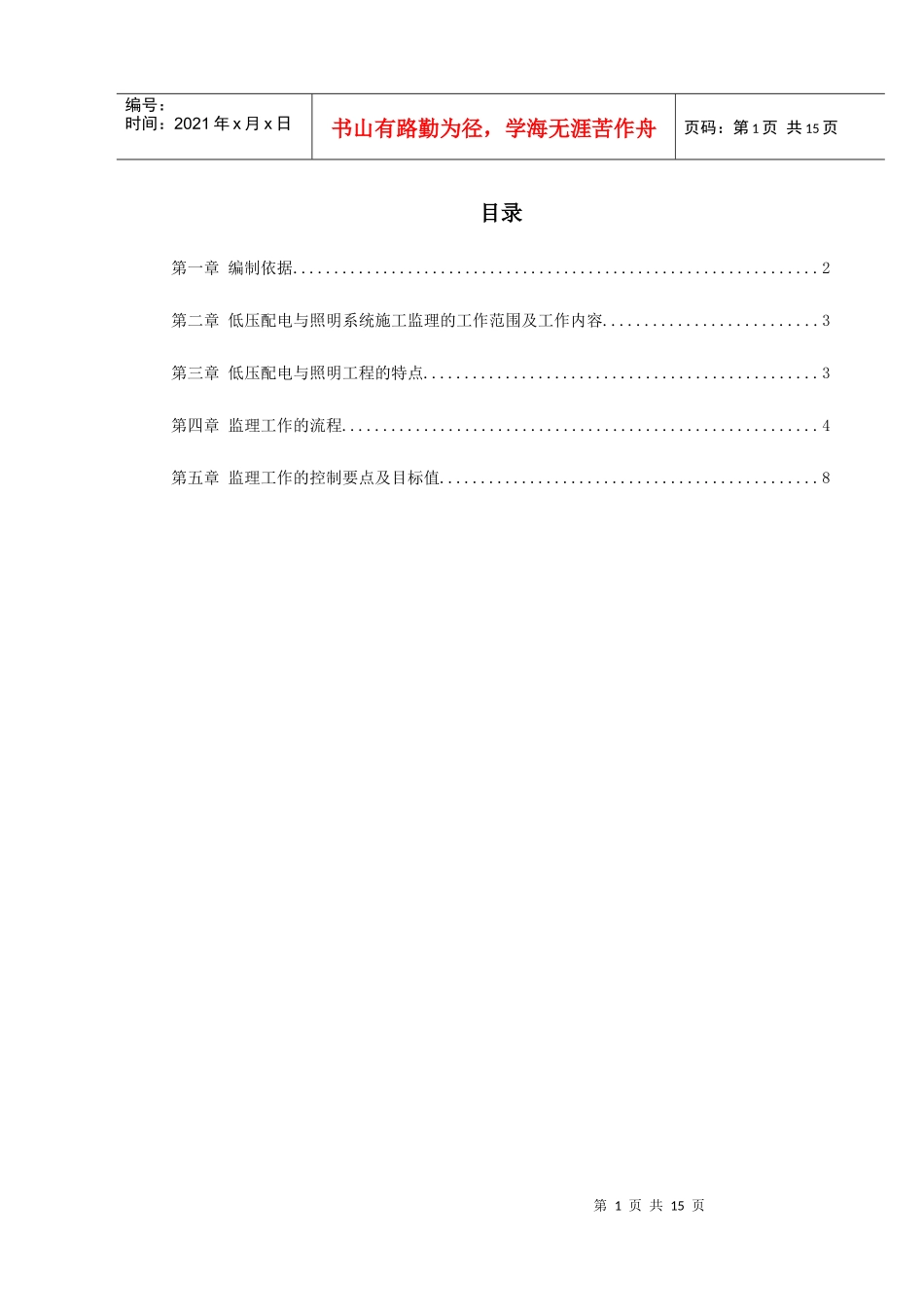

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页目录第一章编制依据................................................................2第二章低压配电与照明系统施工监理的工作范围及工作内容..........................3第三章低压配电与照明工程的特点................................................3第四章监理工作的流程..........................................................4第五章监理工作的控制要点及目标值..............................................8第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页第一章编制依据1、广州地铁*号线《车站与集中冷站设备安装工程X标段》招标文件；2、广州地铁*号线《车站与集中冷站设备安装工程X标段》投标文件；3、广州地铁*号线车站与集中冷站设备安装工程监理规划；4、广州地铁工程建设监理有限公司与广州地铁工程建设总部所签订的“广州地铁*号线车站及集中冷站机电设备安装及装修工程监理Ⅰ标段监理服务合同”；5、广东省工业设备安装工程公司与广州地铁工程总部所签订的施工合同书（同上合同）；6、与广州地铁二事情线地铁车站“低压配电与照明系统”专业相关的施工规划，施工图图纸及技术总部所发的工作联系单等有关资料及文件；7、广州地铁*号线X标段施工组织设计；8、国家现行的电气规程、有关施工规范、规程，如：“电气装置安装工程施工验收规范”……等。上述文件及资料进行编制本施工监理实施细则。第二章低压配电与照明系统施工监理的工作范围及工作内容第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1、监理工作范围广州地铁*号线Ⅰ标段的车站及与之相对应的施工承包合同范围内的低压配电与照明系统的施工监理，在工程实施过程中，工程量的核查、电气工程材料及设备的资质审核和抽检、设计变更、各专业之间及有关单位间的协调关系、填写监理月报、参与设计交底、施工验收、及监理工作总结等，均属于本监理范围。低压配电与照明系统工程范围包括Ⅲ标段车站及其相邻半个区间的所有用电设备的动力及照明配电的安装、调试。2、监理工作内容以监理规划为准绳，对本工程施工承包合同范围内的低压配电与照明系统的施工进度，工程质量、工程竣工验收进行事前控制和主动控制，确保电气工程按质、按量、按期完成及投入运行。第三章低压配电与照明工程的特点地下铁道车站的低压配电与照明系统，由于其重要性，必须为地下铁道车站提供安全可靠的供电电源，车站设备用电负荷分为三级，对于重要的用电设备场所需提供一级负荷电源，以第4页共15页第3页共15页前期准备对分包单位进行资格审查对施工图纸进行审查检查施工场地是否已满足开工条件，如临时用水用电检查承包商的现场管理人员，施工人员及施工机具是否已进场检查电气安装的隐蔽工程及孔洞是否已预留审查报送的开工报告及施工组织设计方案参加由建设单位主持召开的第一次工地会议及施工交底会，协调并统一意见负责起草第一次工地会议纪要，并请与会各方代表会签工程开工报告及相关资料由承包商填写包括电缆、电线、金属母线槽、电缆桥架、配电箱、屏柜等电气工程材料内容包括：定期检查计量设备技术状况，及时填写质量检验评定表工程的关键工序和重点部位进行巡检，对违规操作进行纠正工程的进度情况进行分析，及时纠正滞后于计划的进度，并按时填写监理月报加强合同及信息管理，协调各类争端和分歧问题审查电气工程材料的报审表、质量证明资料或电气性能测试资料等编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页确保供电畅通，车站降压变电所低压母线送到车站两端环控电控室的配线，一般采用密集型绝缘母线槽，其余各馈线采用电缆沿桥架敷设和电线管敷设。为此、施工监理必须认真审核电气安装工程的设计图纸，审核电气安装工程分包单位的资质证书，电气安装工程中所用的器材及设备，是否符合国家现行技术标准的规定、审查主要电气材料的合格证及有关电气测试调整记录，做到质量、资料完整...
