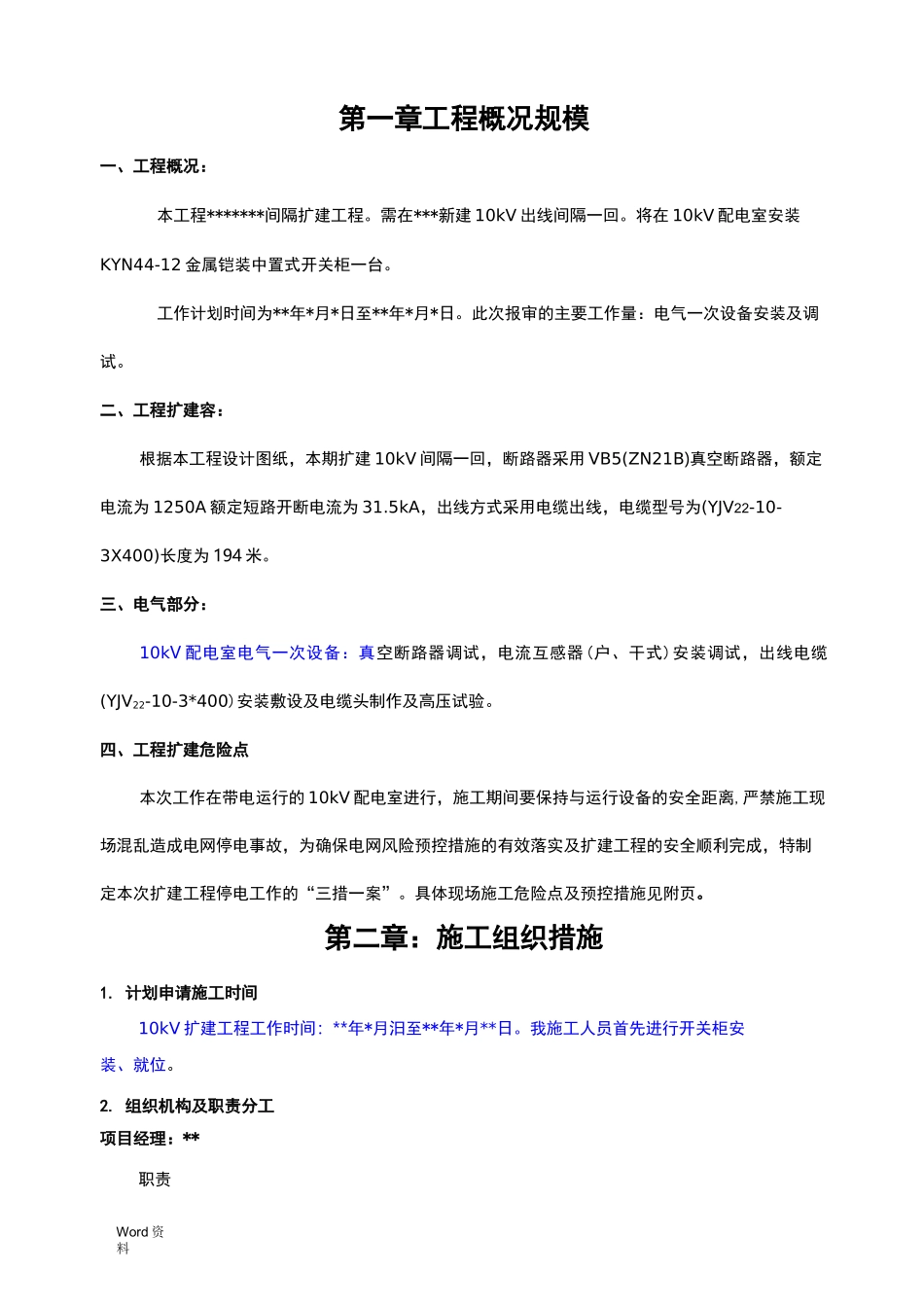

Word资料第一章工程概况规模一、工程概况：本工程*******间隔扩建工程。需在***新建10kV出线间隔一回。将在10kV配电室安装KYN44-12金属铠装中置式开关柜一台。工作计划时间为**年*月*日至**年*月*日。此次报审的主要工作量：电气一次设备安装及调试。二、工程扩建容：根据本工程设计图纸，本期扩建10kV间隔一回，断路器采用VB5(ZN21B)真空断路器，额定电流为1250A额定短路开断电流为31.5kA，出线方式采用电缆出线，电缆型号为(YJV22-10-3X400)长度为194米。三、电气部分：10kV配电室电气一次设备：真空断路器调试，电流互感器(户、干式)安装调试，出线电缆(YJV22-10-3*400)安装敷设及电缆头制作及高压试验。四、工程扩建危险点本次工作在带电运行的10kV配电室进行，施工期间要保持与运行设备的安全距离,严禁施工现场混乱造成电网停电事故，为确保电网风险预控措施的有效落实及扩建工程的安全顺利完成，特制定本次扩建工程停电工作的“三措一案”。具体现场施工危险点及预控措施见附页。第二章：施工组织措施1.计划申请施工时间10kV扩建工程工作时间：**年*月汨至**年*月**日。我施工人员首先进行开关柜安装、就位。2.组织机构及职责分工项目经理：**职责Word资料全面领导和负责此项施工，认真组织各方人员施工安全措施和技术措施。第一安全责任人，主要领导和负责本项工程的施工安全及质量工作，编制符合工程项目实际的《三项措施及施工方案》，制定施工过程中的安全、质量、进度等相关的实施计划，监督检查安全技术执行情况，工程质量的实施情况，负责工程竣工验收移交工作现场质检技术负责人：**职责：1、组织编制现场施工方案及安全措施，进行施工工艺及安装质量和安全技术交底。2、负责检查施工现场的人身和设备的安全管理工作。3、针对现场作业进行危险源辩识，并制定现场预控措施。4、督促工作人员按有关技术标准、规进行施工，保证工艺质量和试验准确性。现场负责人：**职责：1、对施工现场的施工安全及施工质量进度全面负责，抓好施工人员的安全思想教育。2、做好临时用工人员的安全思想教育与对工作人员现场安全措施交代，及时制止现场习惯性违章现象。3、协调、组织各方面工作，确保工作安全、优质、按计划进行完成。电气安装小组负责人：**职责：1、负责施工现场的施工安全、质量及进度。2、结合现场实际情况认真仔细地了解施工图，根据施工任务针对设备基础及相应的安全措施进行专项分析。3、进入施工现场，认真详实填写变电施工安全工作票，施工前向全体施工人员详细交待现场安全注意事项，并进行安全技术交底。4、交待现场危险源和预控措施。全面检查施工机具，不合格者严禁使用，不得带入施工现场，Word资料保证施工机具和安全用具安全可靠。5、坚守施工作业现场监督工作人员执行现场安全措施严格执行《电力安全工作规程》和《新编电气装置安工程施工及验收规》，及时纠正习惯性违章作业行为。高压试验负责人：**1、试验负责人，具体负责此项工程试验工作，并在具体工作中严格实施安全技术措施。2、严格履行国标验收规的标准和规定，确保工程的安全和质量。3、负责竣工资料的整理移交工作。4、在专业继电保护人员及技术人员的指导下，组织人力进行保护、敷设电缆以及二次电缆接线试验工作。工作票签发人：***职责：1、负责工作票、安全措施票、危险点控制单的审核，负责审核以上三票的安全措施是否正确完备。2、负责安排本次施工的工作负责人和工作班成员，负责确认所派工作负责人和工作班成员是否适当和足够，负责确认所派的工作负责人和工作班成员当天精神状态是否良好。工作票申请人：***职责：1、负责施工方案的审查和会签审批工作，负责方案批准，下达同意施工命令。2、负责与运检室、调度中心及敦煌运维班的工作联系。安全员：***职责：1、负责监护现场施工人员人身安全,自始至终坚守施工现场。2、负责检查变电施工安全工作票所列安全措施是否正确完善,是否符合现场实际,监督检查现场安全措施、危险源预控措施交底是否正确可靠，监督检查各班组的安全用具、施工工具、仪器仪表是否合格，是否经过定期检验。Word资料3、对施工现场所有违反安全操作规程、违章作...
