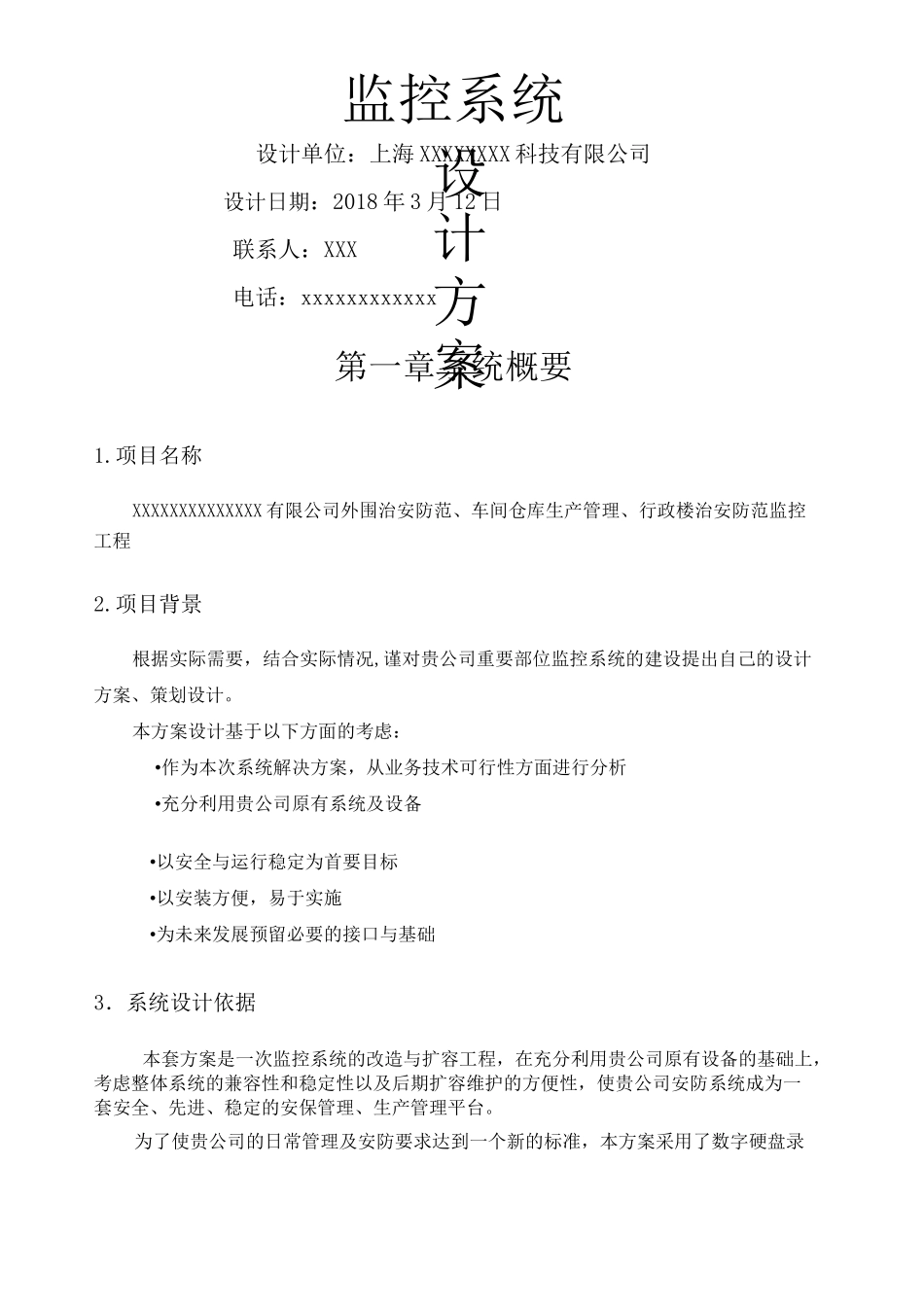

设计方案监控系统设计单位：上海XXXXXXXX科技有限公司设计日期：2018年3月12日联系人：XXX电话：xxxxxxxxxxxx第一章系统概要1.项目名称XXXXXXXXXXXXXX有限公司外围治安防范、车间仓库生产管理、行政楼治安防范监控工程2.项目背景根据实际需要，结合实际情况,谨对贵公司重要部位监控系统的建设提出自己的设计方案、策划设计。本方案设计基于以下方面的考虑：•作为本次系统解决方案，从业务技术可行性方面进行分析•充分利用贵公司原有系统及设备•以安全与运行稳定为首要目标•以安装方便，易于实施•为未来发展预留必要的接口与基础3．系统设计依据本套方案是一次监控系统的改造与扩容工程，在充分利用贵公司原有设备的基础上，考虑整体系统的兼容性和稳定性以及后期扩容维护的方便性，使贵公司安防系统成为一套安全、先进、稳定的安保管理、生产管理平台。为了使贵公司的日常管理及安防要求达到一个新的标准，本方案采用了数字硬盘录像机、1080P高清摄像头(枪机)、1080P高清球形摄像机、千兆光纤收发器、千兆网络交换机等设备，保证每个监控部位的安全性、保密性、实用性，使每个员工能有一个和谐的工作、学习、生活环境。设计依据《安全防范工程程序与要求》(GA/T75-94)；《民用建筑电气设计规范》(JGJ/T16-92)；《工业电视系统工程设计规范》(GBJll5-87)；《工业企业通信设计规范》(GBJ42-81)；《计算机软件开发规范》(GB8566-88)；第二章数字监控系统数字监控系统，可以随时观察和记录到公司各处通道、大堂、大门、生产车间等要害部位的整个现场动态情况，从而保证整各部门管理的正常、顺利进行。1.系统概述本次改造包括，监控中心机房的主机的连接，前端摄像头的布设，监控中心系统更新和传输线缆的重新架设等几项内容。系统的组成及功能监控系统由摄像机、监控主机、监视器、光纤传输线缆、网线等组成，采用硬盘存储方式。录像部分采用数字硬盘录像方式，数字硬盘录像选用H.264、H.265格式的8/16/32路全实时硬盘录像机。系统配置存储容量能使记录保存时间不少于7天（实时录像）。同时通过互联网，值班人员及管理人员通过监视器、电脑、手机等远程控制、操作监控图像。监控流程:前端的多路视频信号通过光纤、4+2一体数字监控专用线接入监控中心，送往硬盘录像机进行录像，由连接在系统中的路由器和以太网相连，以便有关领导随时了解有关情况。2.系统设计原则一次性完成公司内监控系统的总体规划与设计，并充分利用公司原有硬件设备。系统设计在技术上达到先进性和成熟性的统一；性能上应具有很高的安全、可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。3系统设计目的•对厂区整体进行全天候的实时监控。•通过数字监控系统及时了解每个部位现场实时情况。•根据此数字监控系统提前发现危险现象，提高日常工作管理。4系统设计内容▲系统主体线路设计使用10年▲系统主要设备设计5年不淘汰▲系统主干带宽设计为千兆▲系统大部分弱电箱需要贵公司配合就近接入220V强电系统中的建筑物编号见图14.1原监控设备利用数字监控系统工程项目实施的目标是：为贵公司建设一套技术先进、运行成熟、操作简单、扩展性好、容易维护、性价比高和使用方便的数字监控系统。考虑到贵公司原有的监控系统状况，故将A车间和F车间原有摄像头不改变。A车间一楼增加2个摄像头，用原B/C/D车间换下来较清晰的摄像头。线路铺设和安装调试费共800元（包括维修本车间一个不能正常工作的摄像头）。A车间二楼原来没有摄像头，现增加4个摄像头，用原B/C/D车间换下来较清晰的摄像头。线路铺设和安装调试费共1400元。F车间原有4个摄像头，只有1个正常工作，三个需要维修。重新拉线和维修费共500元。G楼监控小竹林的摄像头，工作正常，只需调整监控方向，故不收费。A车间和F车间原有摄像头维修和移装总计费用2700元整。4.2行政楼监控系统行政楼总共设计7个监控点。大门外1个正对大门照，一楼大厅2个照两侧通道口和两侧上下楼梯口，二、三楼各2个交叉照通道。安排一个8路硬盘机，放到二楼弱电机房，共享原服务显示器。主体线路走原弱电桥架，不能走弱电桥架部分穿PVC线管。主体线用4+2一体数字监控...
