AT88电信工程施工技术方案VIP免费

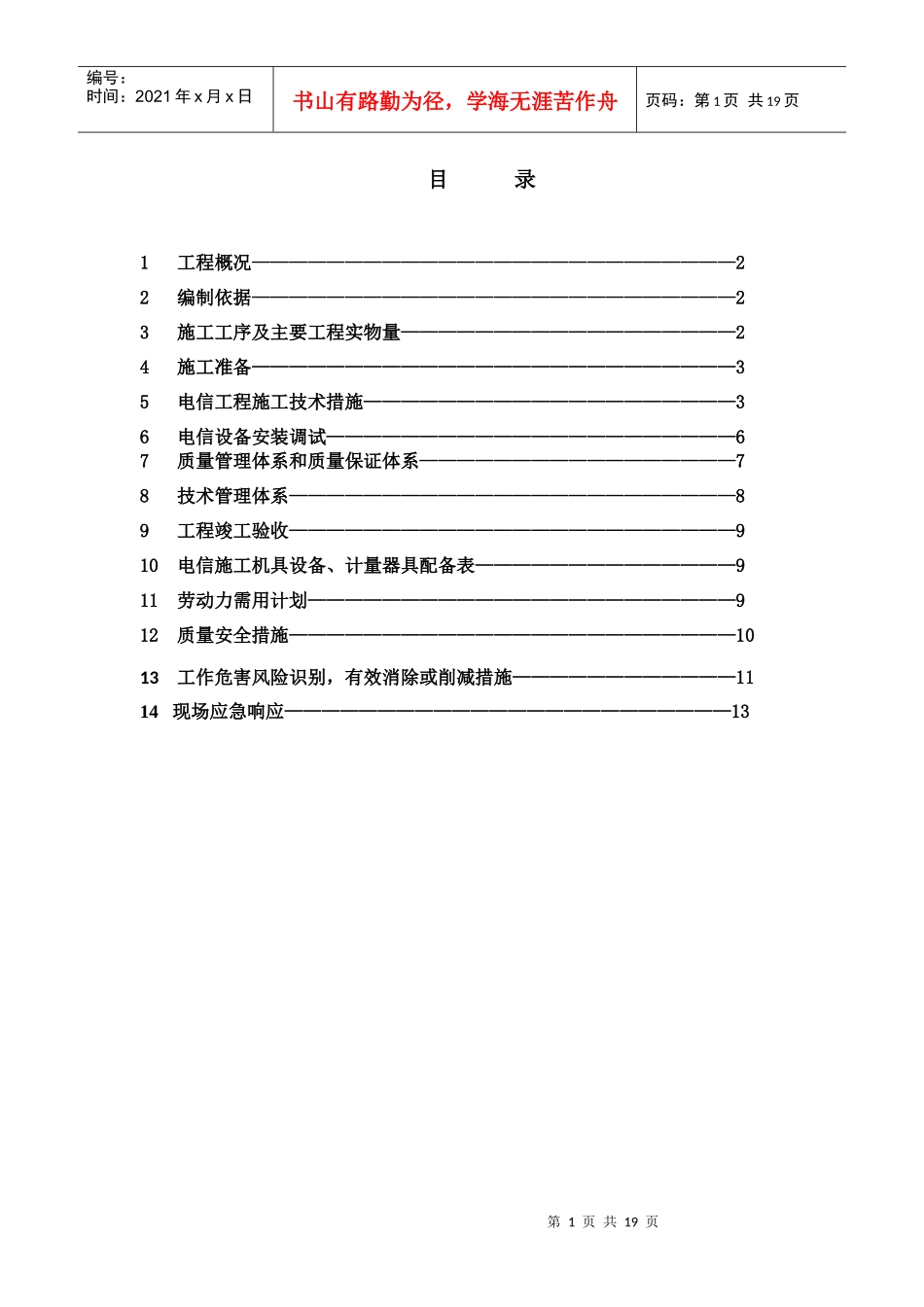

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页目录1工程概况——————————————————————————22编制依据——————————————————————————23施工工序及主要工程实物量——————————————————24施工准备——————————————————————————35电信工程施工技术措施————————————————————36电信设备安装调试——————————————————————67质量管理体系和质量保证体系—————————————————78技术管理体系————————————————————————89工程竣工验收————————————————————————910电信施工机具设备、计量器具配备表——————————————911劳动力需用计划———————————————————————912质量安全措施————————————————————————1013工作危害风险识别，有效消除或削减措施————————————1114现场应急响应————————————————————————13第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页1工程概况本工程电信工程主要包括装置区内扩音对讲系统、工业电视监控系统、火灾报警系统、网络电话通讯系统等。主要的工作内容为：扩音对讲系统包括扬声器、对讲电话、控制柜、扩大器等设备安装，配管，电缆敷设，检查接线，调试等工作；工业电视监控系统包括摄像头、控制箱、放大器、等设备的安装，配管、电缆敷设，检查接线，配合调试等工作，网络电话通讯要进行配管，穿线及配合调试等工作。2编制依据《火灾自动报警系统施工及验收规范》GB50166-2007《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2006《建筑电气工程施工质量验收规范》GB50303-20023施工工序及主要工程实物量3.1施工工序施工准备----------线路保护管敷设--------电信设备安装---------电缆敷设--------检查接线-----------调试3.2工程实物量序号名称单位数量备注1PDS配线柜台92网络交换器台153对讲、扬声器、摄像机台94接线盒个5005镀锌钢管米17306跳线个4847绞线米201308光缆米2409电缆米49010话机部101第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页4施工准备4.1技术准备A、熟悉设计图纸，弄清设计内容，对电信设备及材料的型号、规格、数量等进行核对；B、对影响电信可靠性的因素及影响安装中不能正常进行的、不能确定的问题提出图纸自审记录；C、进行图纸会审，明确施工验收规范及质量标准；D、进行技术交底、安全及质量交底，明确工程施工的特点和难点。4.2材料准备A、核对图纸设计的设备、材料型号、规格及数量，提出设备、材料的供货时间；B、提出设备、材料计划；C、编制材料计划。5电信工程施工技术措施5.1电信配管5.1.1根据设计图纸，配合土建专业进行电信穿线管的预埋。电缆管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。5.1.2电缆管的加工应符合下列要求：1管口应无毛刺和尖锐棱角，管口宜做成喇叭形。2电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。3金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。5.1.3电缆管的内径与电缆外径之比不得小于1.5；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。5.1.4每根电缆管的弯头不应超过3个，直角弯不应超过2个。5.1.5电缆管明敷时应符合下列要求：第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页1电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。2当塑料管的直线长度超过30m时，宜...
