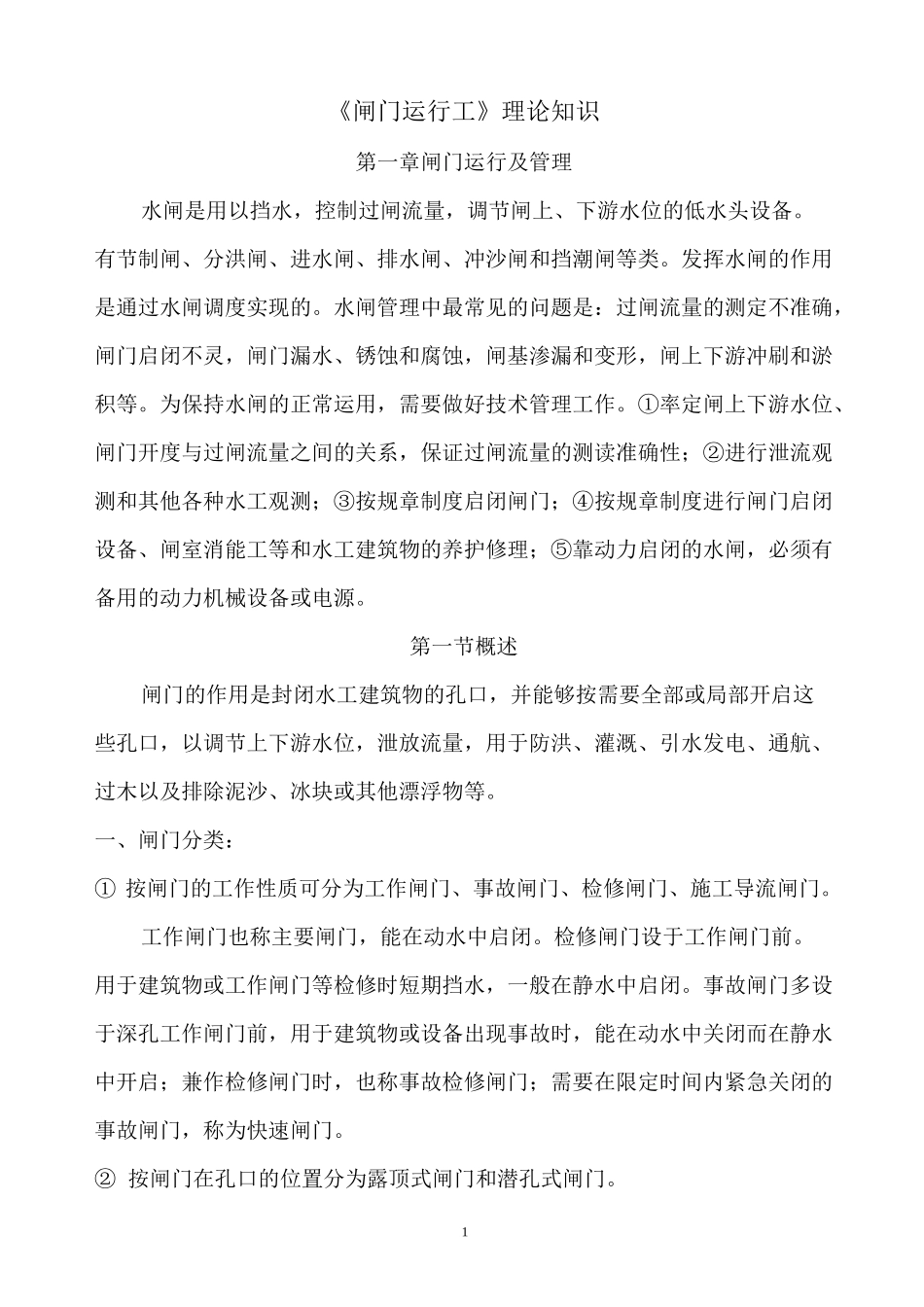

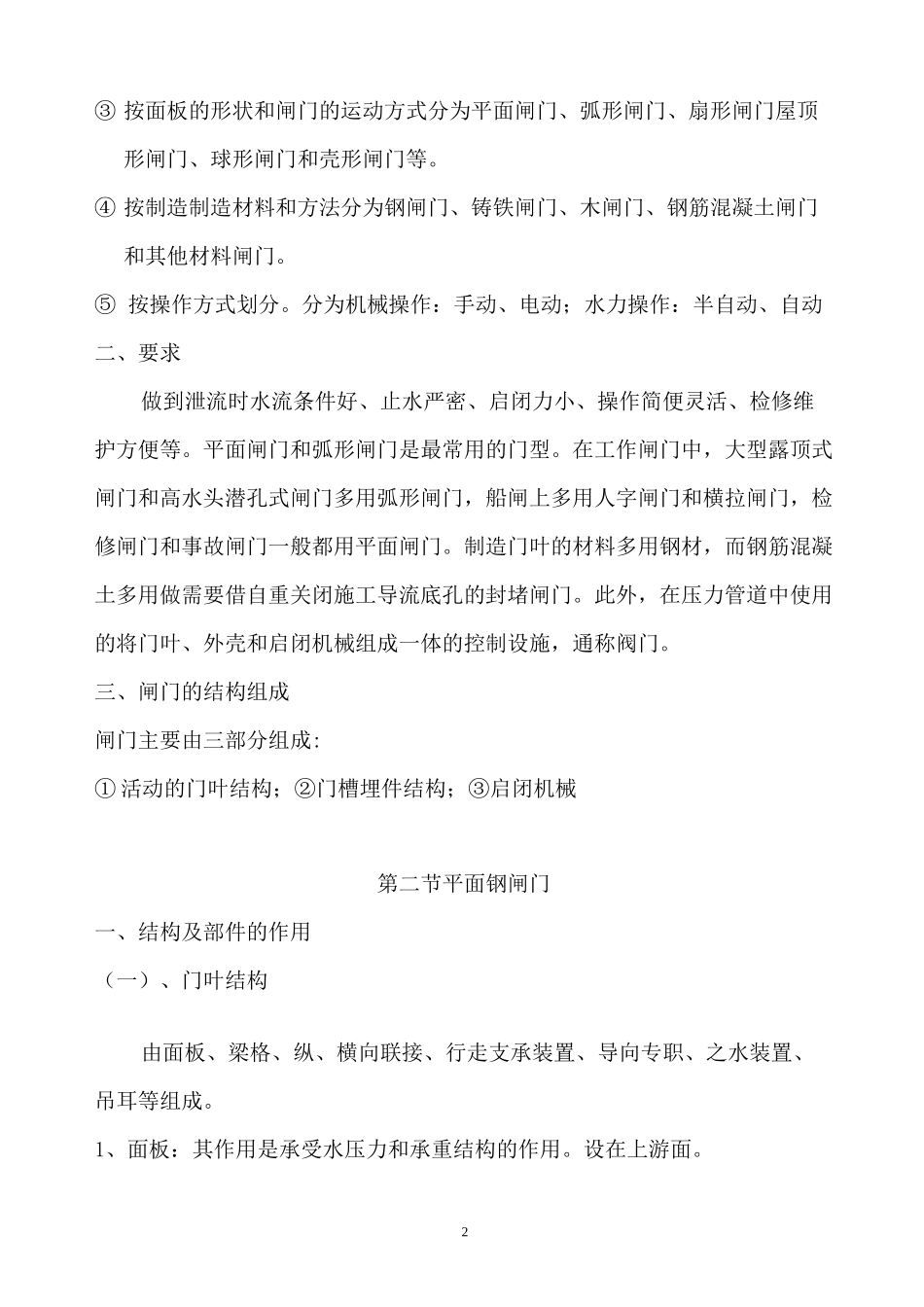

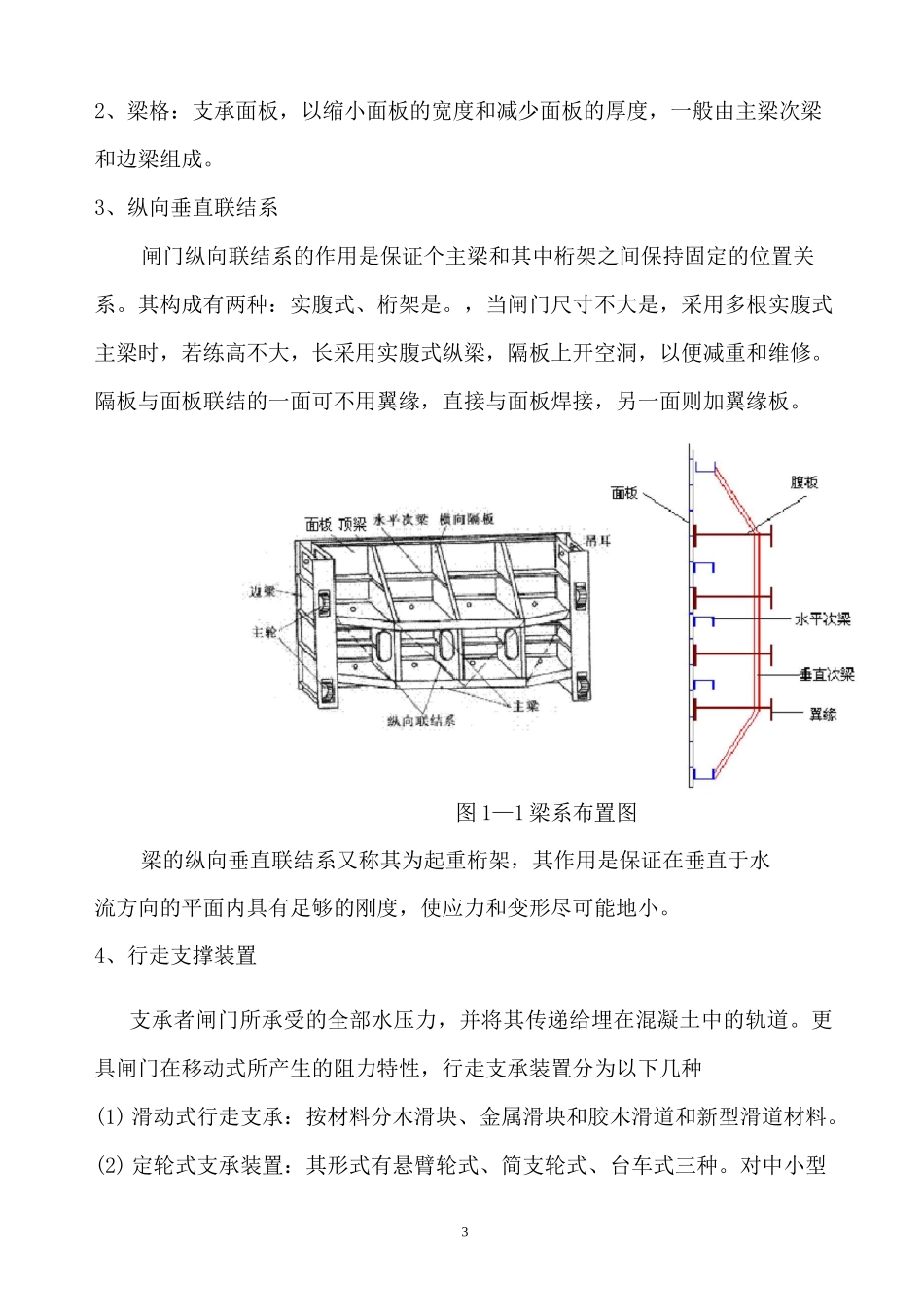

1《闸门运行工》理论知识第一章闸门运行及管理水闸是用以挡水，控制过闸流量，调节闸上、下游水位的低水头设备。有节制闸、分洪闸、进水闸、排水闸、冲沙闸和挡潮闸等类。发挥水闸的作用是通过水闸调度实现的。水闸管理中最常见的问题是：过闸流量的测定不准确，闸门启闭不灵，闸门漏水、锈蚀和腐蚀，闸基渗漏和变形，闸上下游冲刷和淤积等。为保持水闸的正常运用，需要做好技术管理工作。①率定闸上下游水位、闸门开度与过闸流量之间的关系，保证过闸流量的测读准确性；②进行泄流观测和其他各种水工观测；③按规章制度启闭闸门；④按规章制度进行闸门启闭设备、闸室消能工等和水工建筑物的养护修理；⑤靠动力启闭的水闸，必须有备用的动力机械设备或电源。第一节概述闸门的作用是封闭水工建筑物的孔口，并能够按需要全部或局部开启这些孔口，以调节上下游水位，泄放流量，用于防洪、灌溉、引水发电、通航、过木以及排除泥沙、冰块或其他漂浮物等。一、闸门分类：①按闸门的工作性质可分为工作闸门、事故闸门、检修闸门、施工导流闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。②按闸门在孔口的位置分为露顶式闸门和潜孔式闸门。2③按面板的形状和闸门的运动方式分为平面闸门、弧形闸门、扇形闸门屋顶形闸门、球形闸门和壳形闸门等。④按制造制造材料和方法分为钢闸门、铸铁闸门、木闸门、钢筋混凝土闸门和其他材料闸门。⑤按操作方式划分。分为机械操作：手动、电动；水力操作：半自动、自动二、要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是最常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。三、闸门的结构组成闸门主要由三部分组成:①活动的门叶结构；②门槽埋件结构；③启闭机械第二节平面钢闸门一、结构及部件的作用（一）、门叶结构由面板、梁格、纵、横向联接、行走支承装置、导向专职、之水装置、吊耳等组成。1、面板：其作用是承受水压力和承重结构的作用。设在上游面。32、梁格：支承面板，以缩小面板的宽度和减少面板的厚度，一般由主梁次梁和边梁组成。3、纵向垂直联结系闸门纵向联结系的作用是保证个主梁和其中桁架之间保持固定的位置关系。其构成有两种：实腹式、桁架是。，当闸门尺寸不大是，采用多根实腹式主梁时，若练高不大，长采用实腹式纵梁，隔板上开空洞，以便减重和维修。隔板与面板联结的一面可不用翼缘，直接与面板焊接，另一面则加翼缘板。图1—1梁系布置图梁的纵向垂直联结系又称其为起重桁架，其作用是保证在垂直于水流方向的平面内具有足够的刚度，使应力和变形尽可能地小。4、行走支撑装置支承者闸门所承受的全部水压力，并将其传递给埋在混凝土中的轨道。更具闸门在移动式所产生的阻力特性，行走支承装置分为以下几种(1)滑动式行走支承：按材料分木滑块、金属滑块和胶木滑道和新型滑道材料。(2)定轮式支承装置：其形式有悬臂轮式、简支轮式、台车式三种。对中小型4闸门，通常采用前两者，大跨度闸门采用后者。台车式支承的门槽宽度有时达2〜3米或更大。缺点是构造比较复杂，钢材用量大，可达门体重量的20%〜30%。图1—2定轮式轮子装配型式图a悬臂式b简支式c台车式5、导向装置叙述为防止闸门前后左右产生过大的位移，在闸门上要设置导向装置。在平面直升门上一般设置侧向导座和反向导座。(1)侧向导座：主要形式有槽内式侧轮、槽外式侧轮和侧向滑块三章种侧轮的直径大小视门叶尺寸大小而定，一般取150〜500mm,宽度为35〜100mm.侧轮间隙一般为5〜20mm。(2...
