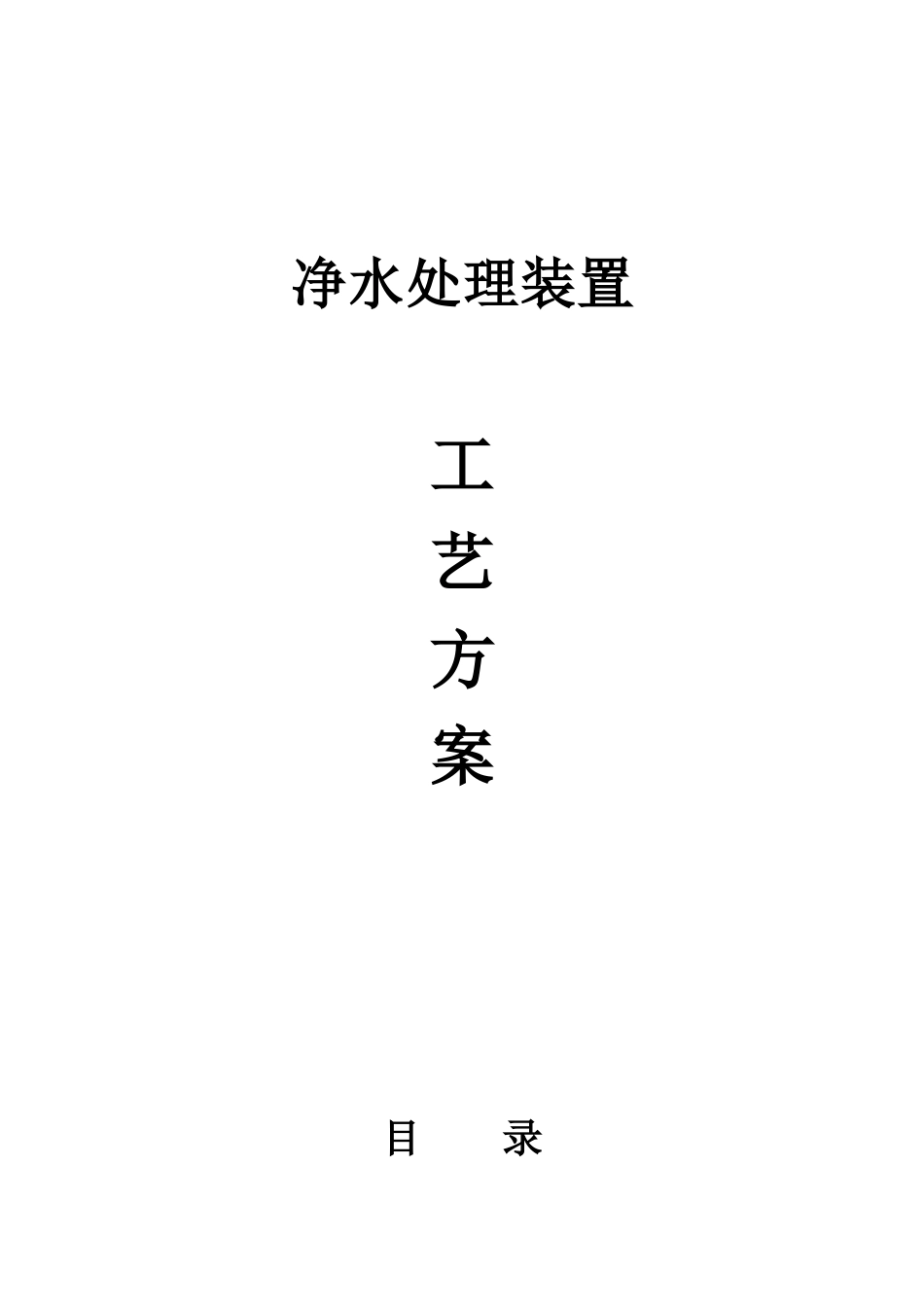

净水处理装置工艺方案(1)VIP免费

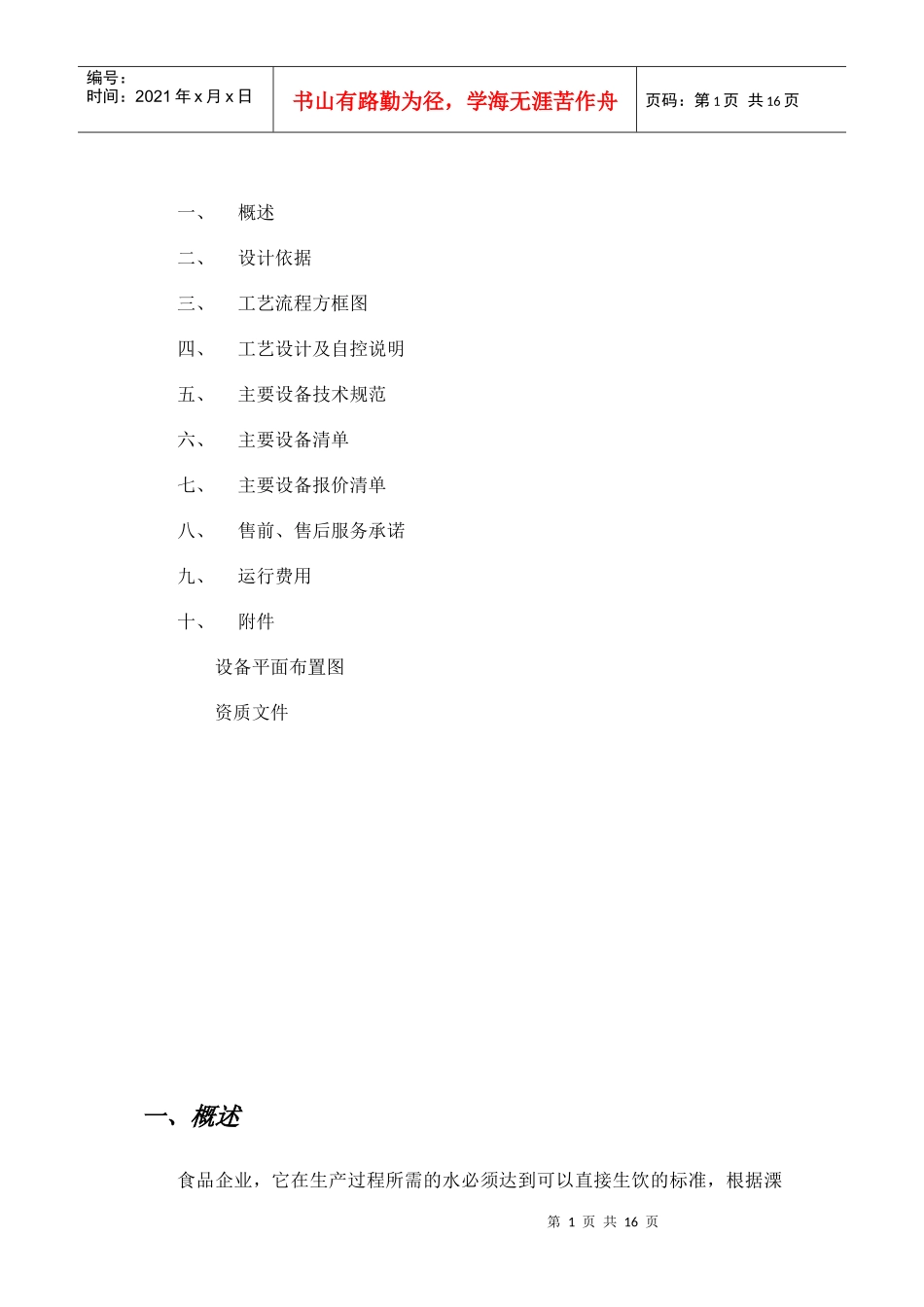

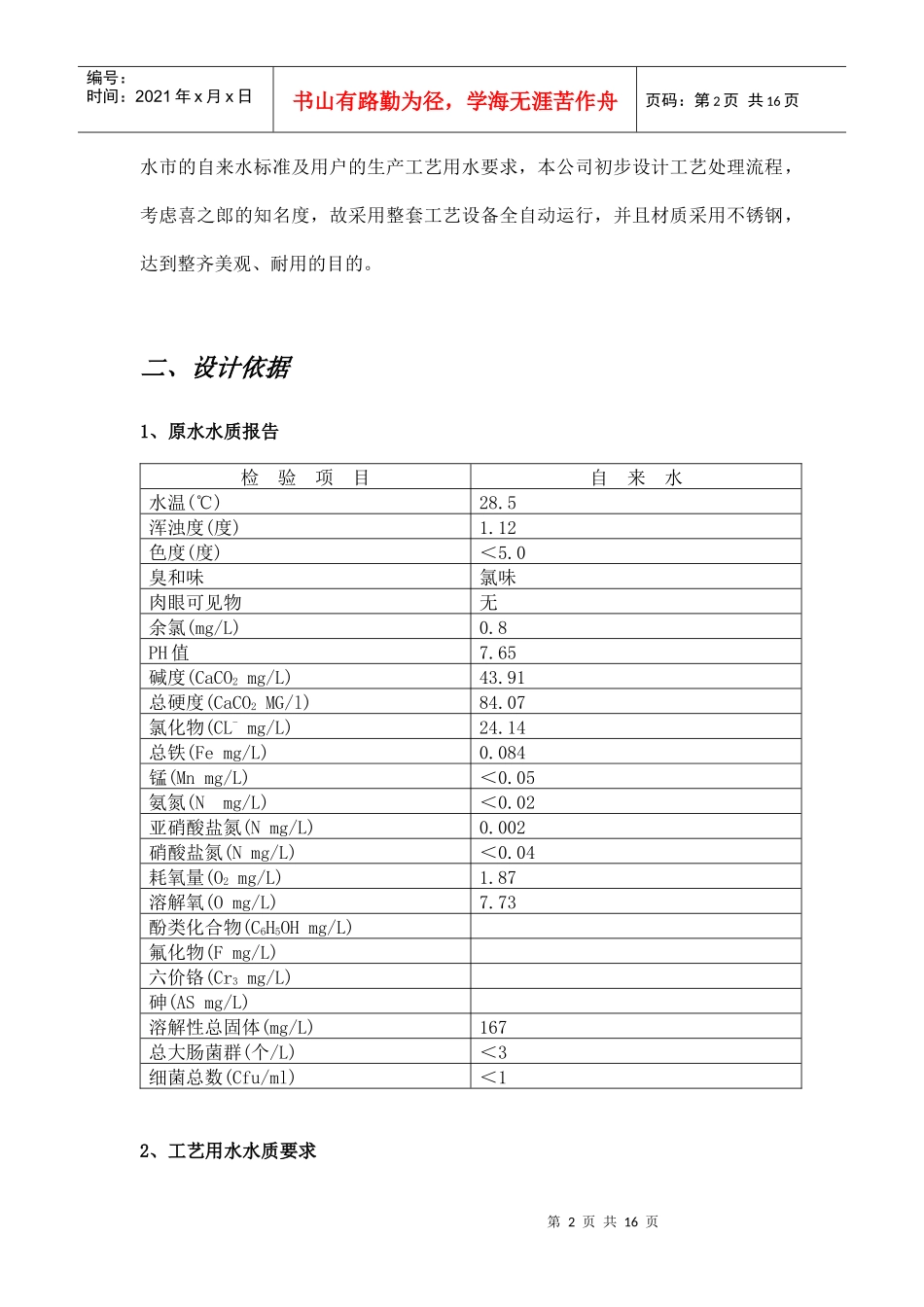

净水处理装置工艺方案目录第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页一、概述二、设计依据三、工艺流程方框图四、工艺设计及自控说明五、主要设备技术规范六、主要设备清单七、主要设备报价清单八、售前、售后服务承诺九、运行费用十、附件设备平面布置图资质文件一、概述食品企业，它在生产过程所需的水必须达到可以直接生饮的标准，根据溧第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页水市的自来水标准及用户的生产工艺用水要求，本公司初步设计工艺处理流程，考虑喜之郎的知名度，故采用整套工艺设备全自动运行，并且材质采用不锈钢，达到整齐美观、耐用的目的。二、设计依据1、原水水质报告检验项目自来水水温(℃)28.5浑浊度(度)1.12色度(度)＜5.0臭和味氯味肉眼可见物无余氯(mg/L)0.8PH值7.65碱度(CaCO2mg/L)43.91总硬度(CaCO2MG/l)84.07氯化物(CL-mg/L)24.14总铁(Femg/L)0.084锰(Mnmg/L)＜0.05氨氮(Nmg/L)＜0.02亚硝酸盐氮(Nmg/L)0.002硝酸盐氮(Nmg/L)＜0.04耗氧量(O2mg/L)1.87溶解氧(Omg/L)7.73酚类化合物(C6H5OHmg/L)氟化物(Fmg/L)六价铬(Cr3mg/L)砷(ASmg/L)溶解性总固体(mg/L)167总大肠菌群(个/L)＜3细菌总数(Cfu/ml)＜12、工艺用水水质要求第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页序号项目指标1肉眼可见物不得检出2浊度≤1度3色度≤5度4游离余氯≤0.1PPm5硬度≤3mg/L6PH值6.0-8.07高锰酸钾消耗量(以O2计)≤1.0mg/L8大肠杆菌≤3MPN/100ml9细菌总数≤100cfu/ml3、产水量：Q=100m3/h三、工艺流程方框图1、100m3/h净水制水工艺流程方框图还原剂↓原水箱→原水泵→自动活性炭过滤器→自动软化器→树脂捕捉器→软水箱→软水泵→自动终端活性炭过滤器→紫外线杀菌器→微滤→用水点2、100m3/h净水再生工艺流程方框图盐溶解器←浓盐循环泵←浓盐计量箱→盐喷射器→软化器→排放软水箱→再生清洗泵四、工艺设计及自控说明第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页根据贵单位工艺用水水质要求，同时结合我公司多年工程实践经验，经几个工艺流程比较，选择能满足工艺用水要求，同时，经济性、实用性、可靠性、安全性进行比较。设计采用如下工艺流程：设计选用投加还原剂去除水中余氯，以保护活性炭不被余氯反应而粉碎失效，计量泵选用美国米顿罗公司产品，药液箱设置低液位装置。为去除水中有机物及耗氧量，设计选用二台活性炭过滤器，同时运行分别反洗，其中一台反洗时，另一台短时间强制运行。活性炭采用净水渗银型活性炭。为去除水中硬度，设计选用二台软化器，一用一备。树脂采用001×7食品级阳树脂。再生采用盐溶解器溶解成25%的盐溶液，经再生清洗泵及盐喷射器至软化器内再生树脂，以恢复树脂的交换能力。终端采用活性炭吸附罐进一步降低水中色度及耗氧量，同时使产水口感可口，经紫外线杀菌器杀菌及微滤过滤，使出水水质达到和超过生产工艺用水水质，保证整个系统正常、安全可靠运行。整个系统设备均采用不锈钢材质，软化器采用316L不锈钢材质，从而保证整个系统设备不因材质而影响出水水质。所有水泵均采用上海虹桥水泵厂产品，材质为不锈钢，其中浓盐循环泵采用316L不锈钢材质。前级系统管道管件均采用符合食品级标准UPVC产品，终端系统管道管件均采用不锈钢材质。系统设备自动控制采用气动蝶阀，材质为不锈钢。软化器再生系统采用气动隔膜阀，材质为UPVC。系统自控说明：第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页(1)原水箱设液位控制器一套，通过PLC可编程控制器，控制原水泵的工况。(2)原水泵由软化水箱高低液位及原水箱低液位控制启停，还原剂加药计量泵与原水泵连锁。(3)还原剂加药药液箱设低液位报警并停泵。(4)活性炭过滤器，软化器由PLC根据时间设定，控制电磁阀的开启，通过压缩空气来控制气动阀门的工况，实现过滤器及软化器的自动反冲洗及再生等。(5)盐溶解器为手动控制。(6)盐再生系统由P...
