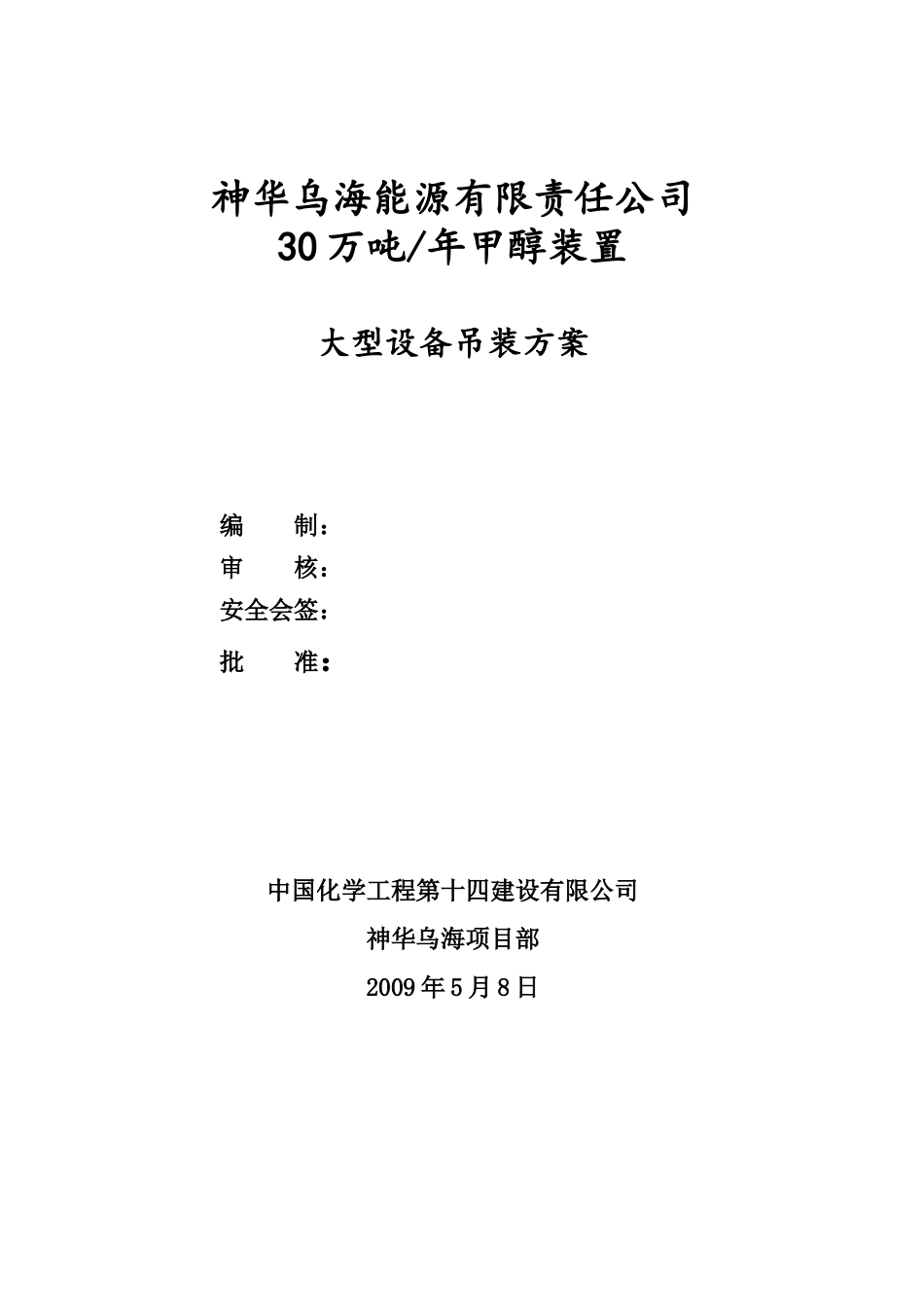

神华乌海能源有限责任公司30万吨/年甲醇装置大型设备吊装方案编制：审核：安全会签：批准：中国化学工程第十四建设有限公司神华乌海项目部2009年5月8日目录第一章：概况及编制说明1.1工程概况；1.2关于设备到货及吊装时间的安排；1.3编制依据；第二章：方案部署2.1施工程序；2.2施工准备；2.3吊装类型的确定；2.4总体规划部署；第三章：典型设备吊装受力分析3.1R0302二级加氢罐130T单机吊装受力分析计算；3.2设备吊装平面布置图；3.3T0101粗脱硫罐220T单机吊装受力分析计算；3.4R0601甲醇合成塔双机抬吊受力分析计算；第四章：主要施工人员及机具计划4.1主要施工人员；4.2机具计划表；第五章：安全技术措施；第六章：起重指挥、司索、司机操作规程6.1起重指挥操作规程；6.2起重司索人员安全操作规程；6.3起重司机人员操作规程；第七章：130T、220T、240T、LTM250T汽车吊性能表第一章概况及编制说明1.1工程概况：建设单位：神华乌海能源有限责任公司项目名称：年产30万吨焦炉气制甲醇工程监理单位:洛阳炼化工程建设监理有限责任公司设计单位：四川天一科技股份有限公司工程地点：神华乌海西来峰工业园区神华乌海300kt/a甲醇装置共有设备151台，其中非标设备79台，定型设备72台。工号设备一览表工号非标设备定型设备工号非标设备定型设备100#过滤及粗脱硫9╱800#甲醇库47200#气柜3╱900#泡沫消防站╱4300#焦炉气精脱硫9╱1100#公用站25400#纯氧转化14101400#循环水站╱3500#压缩191500#消防水站╱3600#甲醇合成711600#污水收集站╱4700#甲醇精馏30251700#综控楼╱1非标设备79定型设备72合计1511.2关于设备到货及吊装时间的安排：近日本公司项目部对本工程所有设备到货情况全面摸底，关于大件设备的到货情况及吊装时间大致如下：设备名称重量（吨）主要规格尽寸(mm)及吊装标高(m)数量到货时间吊装时间T0701预蒸馏塔（分段吊装）36φ1600×31015▽±0.001台已到上段：1916.6米▽14.40已到5.20下段：16.714.4米▽±0.00已到5.15T0702加压塔(分段吊装)94.7φ2800×50905▽+0.101台已到上段：34.319米▽+31.60已到5.19-5.20中段：32.8417.2米▽+14.40已到5.17-5.18下段：28.614.3米▽+0.10已到5.15-5.16T0703常压塔(分段吊装)137.30φ3800×51225▽+0.101台6月30日现场制作完毕上段：36.8213.56米▽+37.767.1下段：100.737.66米▽+0.106.15T0101A.B.C.D脱萘罐40.23φ1032×23165▽+0.104台6月15日现场制作完毕上段：85米▽+18.66.16下段：3218.5米▽±0.106.10E0708常压塔再沸器44.00φ2000×9513▽+1.501台5月15日5.17R0601甲醇合成塔201φ4000×11960▽+3001台5月20日左右5.22T0103A.B脱油罐55.20φ3260×19215▽+0.102台5月25日5.27T0102A.B粗脱硫罐68.87φ3172×20335▽±0.002台5月27日5.29R0401A.B氧化锌脱硫罐36.42φ3600×13765▽±0.002台5月30日6.2E0706加压塔再沸器38.40φ2000×7710▽+1.501台5月30日6.2R0301A.B预加氢罐42.97φ2368×16650▽+0.102台6月5日6.7T0301A.B二级脱硫罐31.50φ2260×16320▽+0.102台6月10日6.12R0302R0303二级加氢罐44.31φ2668×17055▽+0.102台6月10日6.12T0301A.B一级脱硫罐64.80φ3288×17050▽-0.102台6月20日6.23T0401废水气提塔28.7φ1032×23165▽+0.111台6月25日6.27V0601甲醇分离器55.55φ2800×8820▽±0.001台7月10日7.12E0601入塔气预热器123.82φ1800×21255▽+0.011台7月10日7.13F0402纯氧转化炉119.67φ4400×21705▽+0.101台7月15日7.17根据到货情况，本项目部全部选择汽车吊，原则上做到及时卸车，及时吊装，保持道路及场地通畅，剩余设备吊装采用50吨以下汽车吊在各方面条件具备后再陆续吊装就位。1.3编制依据：1.3.1HG20201-2000《工程建设安装工程起重施工规范》；1.3.2实用钢铁材料手册机械工业出版社核字（2001）第04550号;1.3.3《大型设备吊装施工工艺标准》SHJ3515-2003;1.3.4GB5082-85《起重吊运指挥信号》;1.3.5《设备吊耳》HG/T21574-94;1.3.6起重机性能参数;（130t、220t、240t、250t）1.3.7《质量管理手册》第一版;1.3.8施工现场作业条件;1.3.9施工图纸.第二章方案部署2.1施工程序：方案编制、报批→技术交底→施工...
