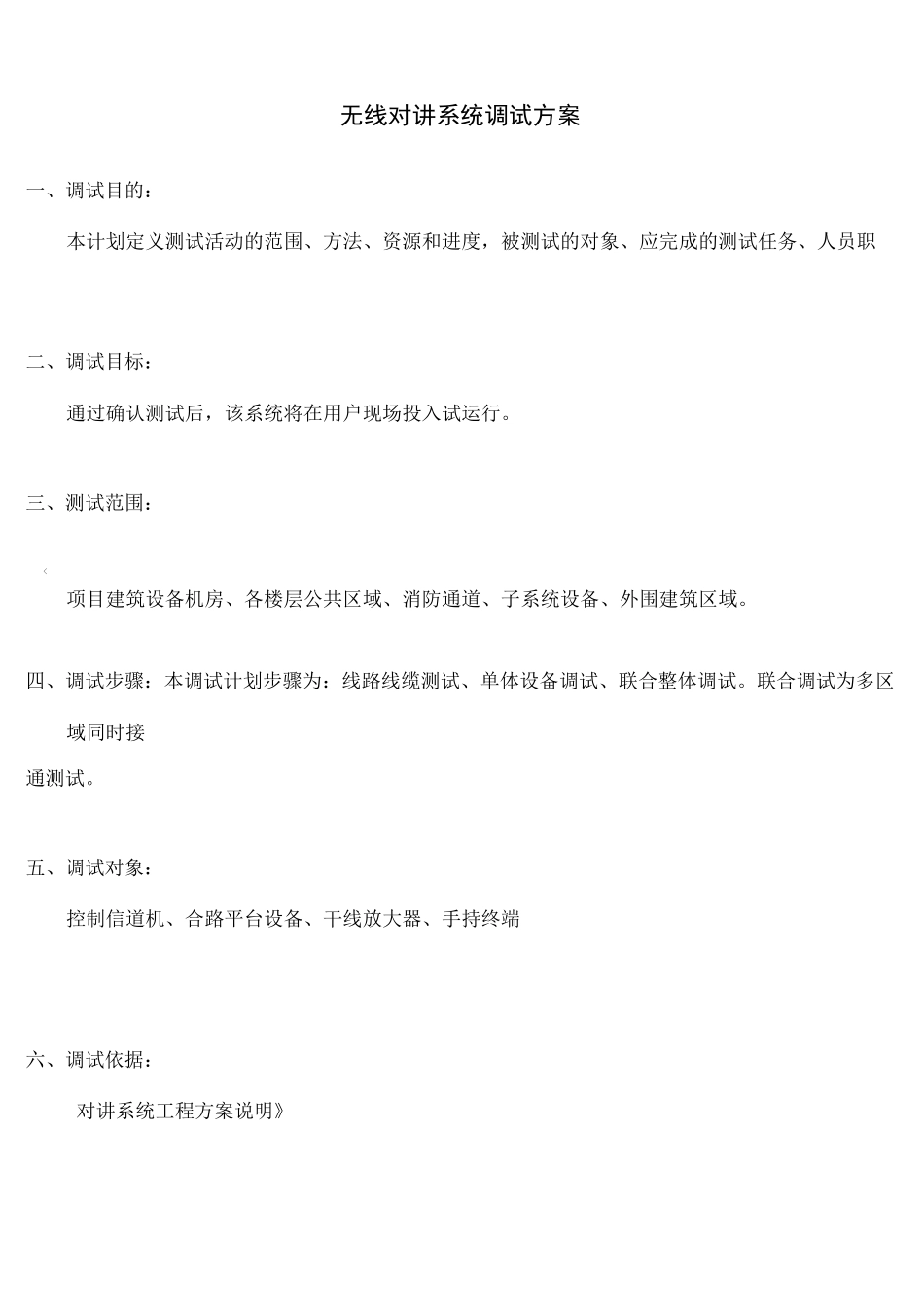

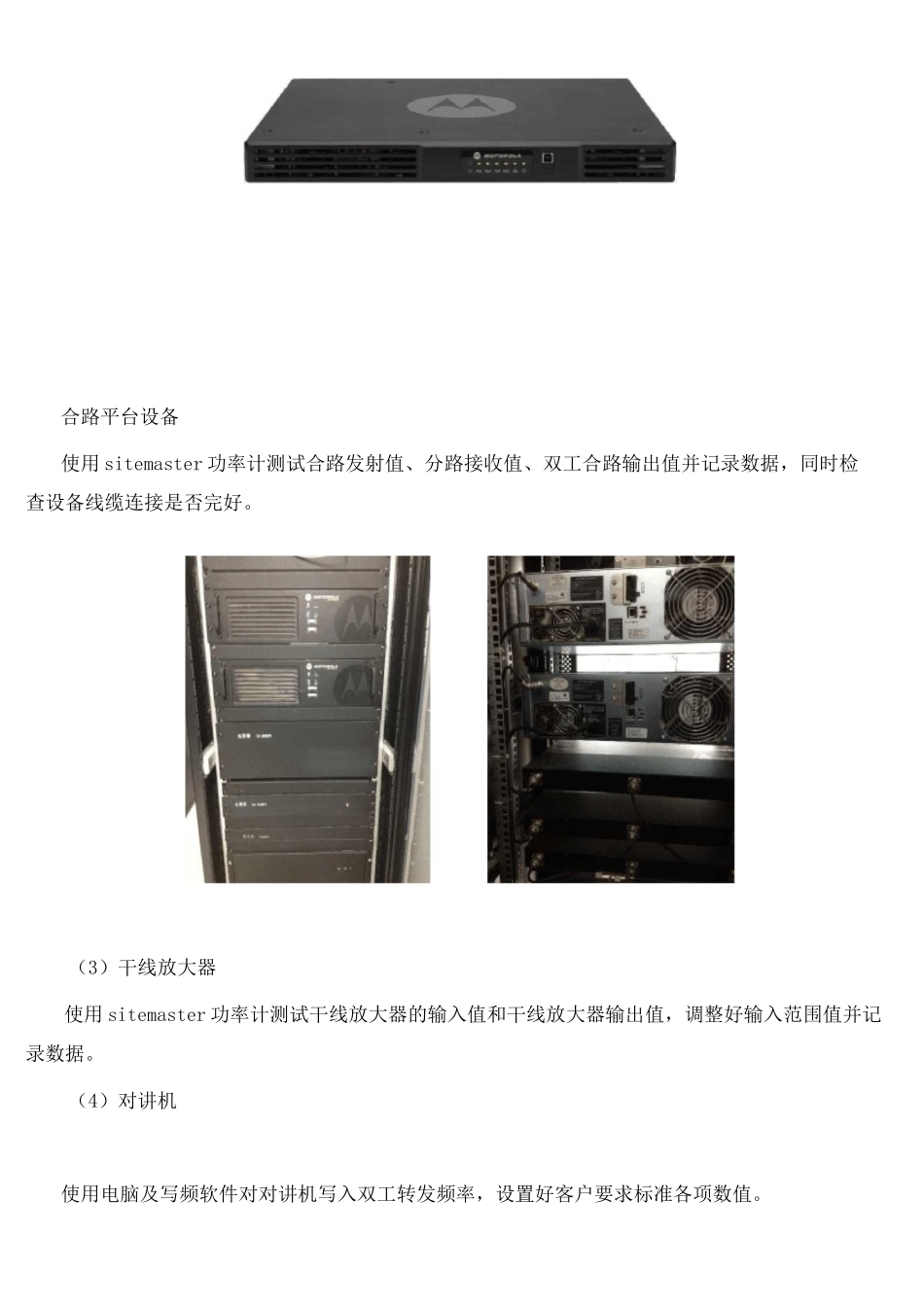

无线对讲系统调试方案一、调试目的：本计划定义测试活动的范围、方法、资源和进度，被测试的对象、应完成的测试任务、人员职二、调试目标：通过确认测试后，该系统将在用户现场投入试运行。三、测试范围：<项目建筑设备机房、各楼层公共区域、消防通道、子系统设备、外围建筑区域。四、调试步骤：本调试计划步骤为：线路线缆测试、单体设备调试、联合整体调试。联合调试为多区域同时接通测试。五、调试对象：控制信道机、合路平台设备、干线放大器、手持终端六、调试依据：对讲系统工程方案说明》七、调试设备:写频电脑、写频软件、sitemaster、对讲机、驻波比测试仪等。八、调试方法:1、人员配备及分工技术工程师1名负责设备调试、点位信号强度测试、信号覆盖范围情况判断。施工技术员1名调试时若技术工程师提出需对馈线部分做出修改时进行及时变更。2、线路线缆测试使用驻波比测试仪依次由远到近测试天线末端线路驻波比并记录数据，在每个楼层弱电间测试分层耦合器件驻波比并记录数据。[3、单体调试设备控制信道机使用电脑及写频软件对控制信道机写入双工转发频率，后重启开机取得发射机的数据并记录,同时检查设备线缆连接是否完好。合路平台设备使用sitemaster功率计测试合路发射值、分路接收值、双工合路输出值并记录数据，同时检查设备线缆连接是否完好。（3）干线放大器使用sitemaster功率计测试干线放大器的输入值和干线放大器输出值，调整好输入范围值并记录数据。（4）对讲机使用电脑及写频软件对对讲机写入双工转发频率，设置好客户要求标准各项数值。4、联合整体调试：把从中继台发出取得的信号接入本次系统，利用系统内部对讲机，通过测试仪进行检测。分单元依次开通信号，利用综合测试仪抽查部分天线点位输出功率是否满足设计要求；利用场强仪抽查部分天线点位空间场强。以上两类测试若出现信号异常，利用驻波比测试仪检测线路通路、线缆损耗及器件损耗指标，判定为硬件故障由现场工程师进行排查及改正。九、系统架构图：线路及信号指标调试试完毕，进行信号覆盖范围调试及对讲机实效语音调试。在设计范围内，任取若干点位（点位由建设方拟定踩点，调试人员随同，调试点位设定应达到整个项目覆盖范围的80％以上）。十、调试标准：语音通话效果：3分以上（数字为5份）；取点空间场强：不小于-90dbm；在设计目标覆盖区域内信噪比大于15dB。一、测试记录表：系统空间场强测试记录表工程名称******无线对讲系统测试时间测试人员注：通话效果：5分为好，4分为较好，3分为较好有一点杂音系统线路驻波比测试检查项目楼层驻波比检查内容楼层参考值!/www!ww(ww?ww系统设备测试表设备名称输入功率(dbm)输出功率(dbm)安装位置中继台合路器光远端机十二、功率推算说明：直通献詁|n合曇|直通铀：E甜町c贱长:E\2/天钱功率:G(X)db=tttA(A)-C)天线孵(G)=直通输A(A)—(X〉一兹长(E)米衰鹹系教(0,05)十三、调试结果及数据备份：所以调试测试原始数据必须由测试人员签字确认，交由公司部门重新整理归档保存，为以后系统竣工验收提供重要依据。
