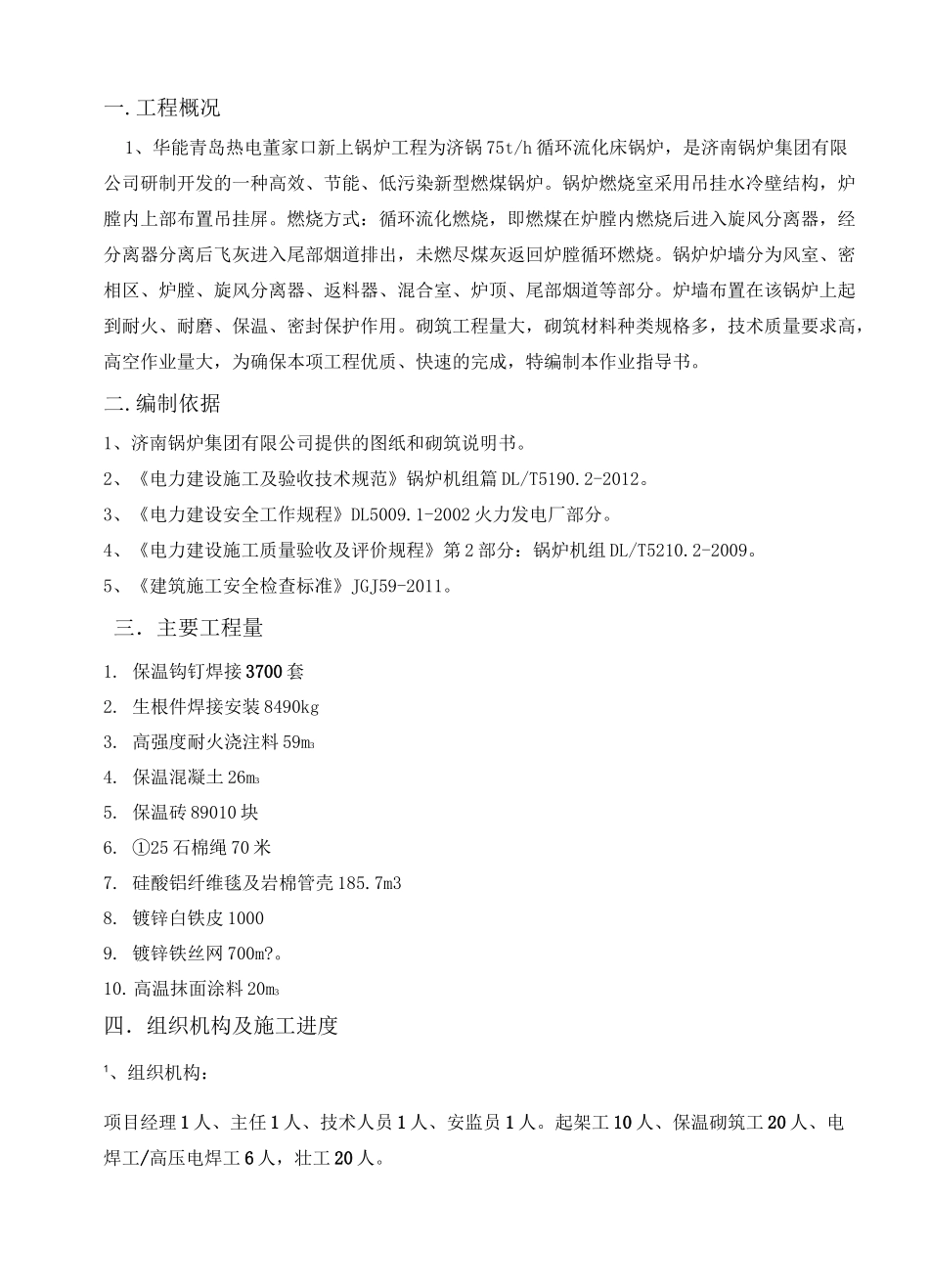

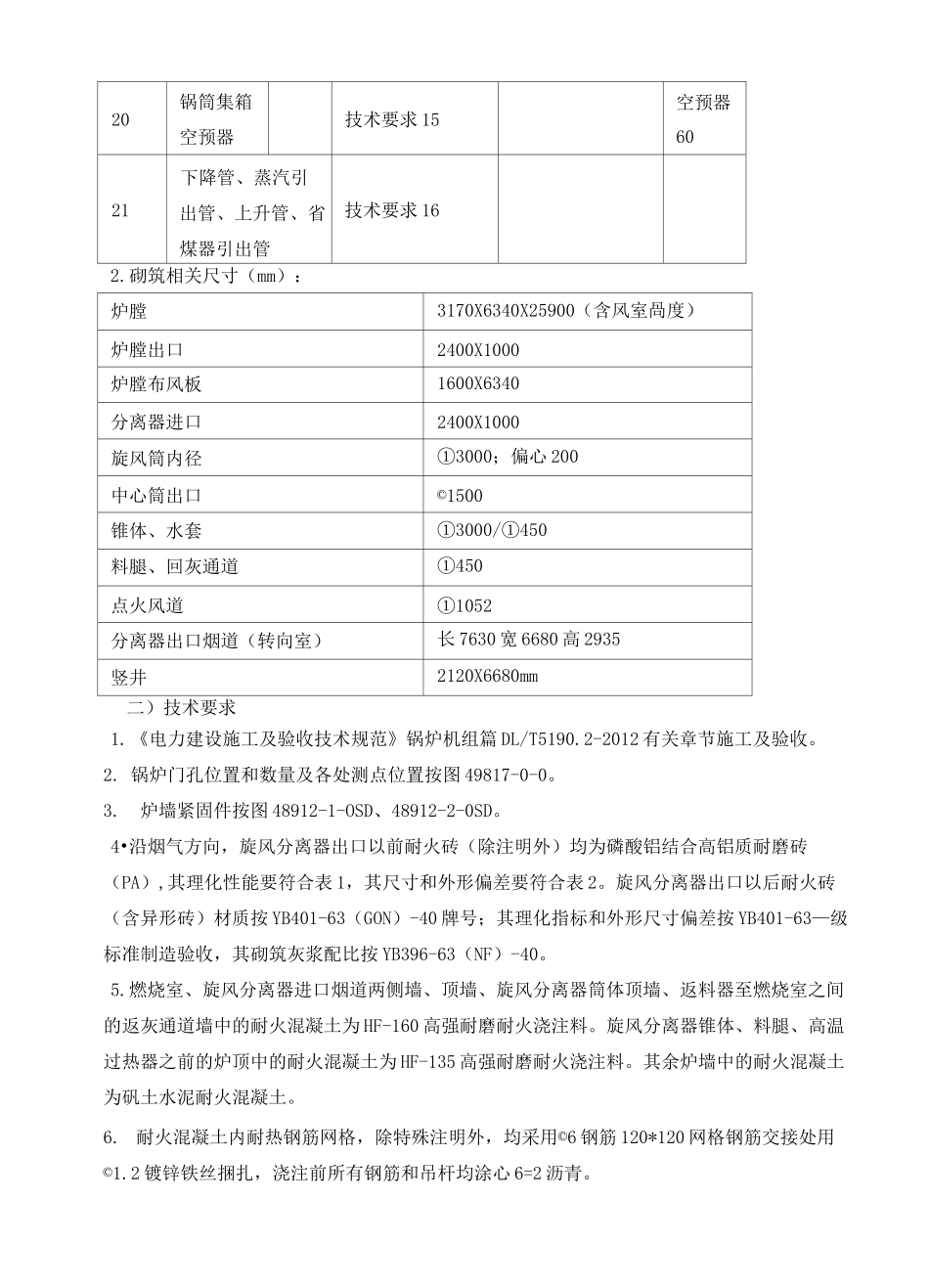

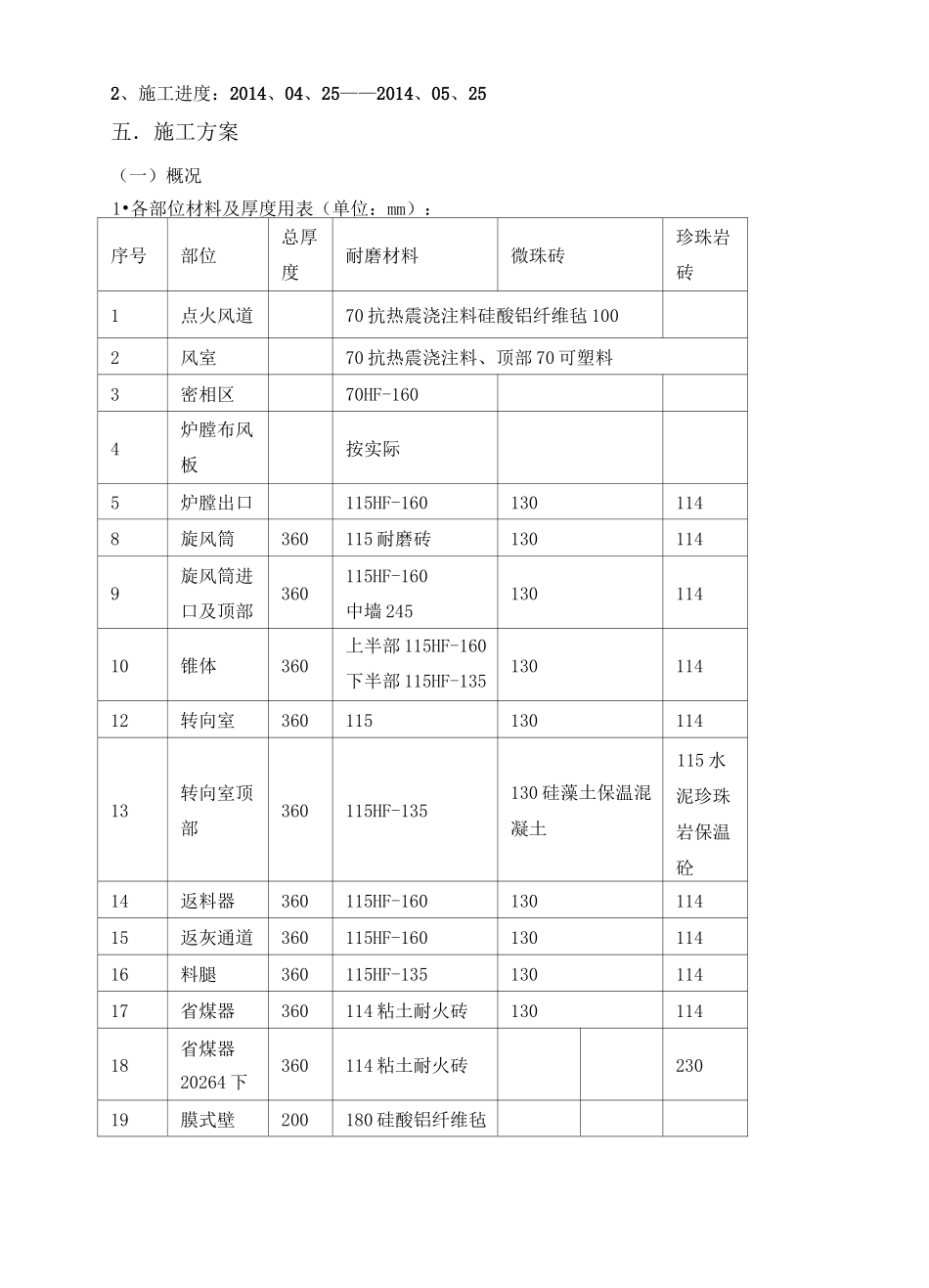

一.工程概况1、华能青岛热电董家口新上锅炉工程为济锅75t/h循环流化床锅炉,是济南锅炉集团有限公司研制开发的一种高效、节能、低污染新型燃煤锅炉。锅炉燃烧室采用吊挂水冷壁结构,炉膛内上部布置吊挂屏。燃烧方式:循环流化燃烧,即燃煤在炉膛内燃烧后进入旋风分离器,经分离器分离后飞灰进入尾部烟道排出,未燃尽煤灰返回炉膛循环燃烧。锅炉炉墙分为风室、密相区、炉膛、旋风分离器、返料器、混合室、炉顶、尾部烟道等部分。炉墙布置在该锅炉上起到耐火、耐磨、保温、密封保护作用。砌筑工程量大,砌筑材料种类规格多,技术质量要求高,高空作业量大,为确保本项工程优质、快速的完成,特编制本作业指导书。二.编制依据1、济南锅炉集团有限公司提供的图纸和砌筑说明书。2、《电力建设施工及验收技术规范》锅炉机组篇DL/T5190.2-2012。3、《电力建设安全工作规程》DL5009.1-2002火力发电厂部分。4、《电力建设施工质量验收及评价规程》第2部分:锅炉机组DL/T5210.2-2009。5、《建筑施工安全检查标准》JGJ59-2011。三.主要工程量1.保温钩钉焊接3700套2.生根件焊接安装8490kg3.高强度耐火浇注料59m34.保温混凝土26m35.保温砖89010块6.①25石棉绳70米7.硅酸铝纤维毯及岩棉管壳185.7m38.镀锌白铁皮10009.镀锌铁丝网700m?。10.高温抹面涂料20m3四.组织机构及施工进度1、组织机构:项目经理1人、主任1人、技术人员1人、安监员1人。起架工10人、保温砌筑工20人、电焊工/高压电焊工6人,壮工20人。2、施工进度:2014、04、25——2014、05、25五.施工方案(一)概况1•各部位材料及厚度用表(单位:mm):序号部位总厚度耐磨材料微珠砖珍珠岩砖1点火风道70抗热震浇注料硅酸铝纤维毡1002风室70抗热震浇注料、顶部70可塑料3密相区70HF-1604炉膛布风板按实际5炉膛出口115HF-1601301148旋风筒360115耐磨砖1301149旋风筒进口及顶部360115HF-160中墙24513011410锥体360上半部115HF-160下半部115HF-13513011412转向室36011513011413转向室顶部360115HF-135130硅藻土保温混凝土115水泥珍珠岩保温砼14返料器360115HF-16013011415返灰通道360115HF-16013011416料腿360115HF-13513011417省煤器360114粘土耐火砖13011418省煤器20264下360114粘土耐火砖23019膜式壁200180硅酸铝纤维毡20锅筒集箱空预器技术要求15空预器6021下降管、蒸汽引出管、上升管、省煤器引出管技术要求162.砌筑相关尺寸(mm):炉膛3170X6340X25900(含风室咼度)炉膛出口2400X1000炉膛布风板1600X6340分离器进口2400X1000旋风筒内径①3000;偏心200中心筒出口©1500锥体、水套①3000/①450料腿、回灰通道①450点火风道①1052分离器出口烟道(转向室)长7630宽6680高2935竖井2120X6680mm二)技术要求1.《电力建设施工及验收技术规范》锅炉机组篇DL/T5190.2-2012有关章节施工及验收。2.锅炉门孔位置和数量及各处测点位置按图49817-0-0。3.炉墙紧固件按图48912-1-OSD、48912-2-0SD。4•沿烟气方向,旋风分离器出口以前耐火砖(除注明外)均为磷酸铝结合高铝质耐磨砖(PA),其理化性能要符合表1,其尺寸和外形偏差要符合表2。旋风分离器出口以后耐火砖(含异形砖)材质按YB401-63(GON)-40牌号;其理化指标和外形尺寸偏差按YB401-63—级标准制造验收,其砌筑灰浆配比按YB396-63(NF)-40。5.燃烧室、旋风分离器进口烟道两侧墙、顶墙、旋风分离器筒体顶墙、返料器至燃烧室之间的返灰通道墙中的耐火混凝土为HF-160高强耐磨耐火浇注料。旋风分离器锥体、料腿、高温过热器之前的炉顶中的耐火混凝土为HF-135高强耐磨耐火浇注料。其余炉墙中的耐火混凝土为矾土水泥耐火混凝土。6.耐火混凝土内耐热钢筋网格,除特殊注明外,均采用©6钢筋120*120网格钢筋交接处用©1.2镀锌铁丝捆扎,浇注前所有钢筋和吊杆均涂心6=2沥青。7.膨胀缝内填充物除注明外,均为普通硅酸铝耐火纤维毡,膨胀缝尺寸未注处,如果此缝由砌砖产生,缝中填充615普通硅酸铝耐火纤维毡,砌砖时将缝纫机压缩至10mm,此时毡和耐火砖之间用酸性高温无机粘合剂粘固;如果此缝由耐火混凝土浇注产生,缝中填充物为6=20普通硅酸铝耐火纤维毡,浇注时让其自由压缩。8.水泥珍珠岩保...
