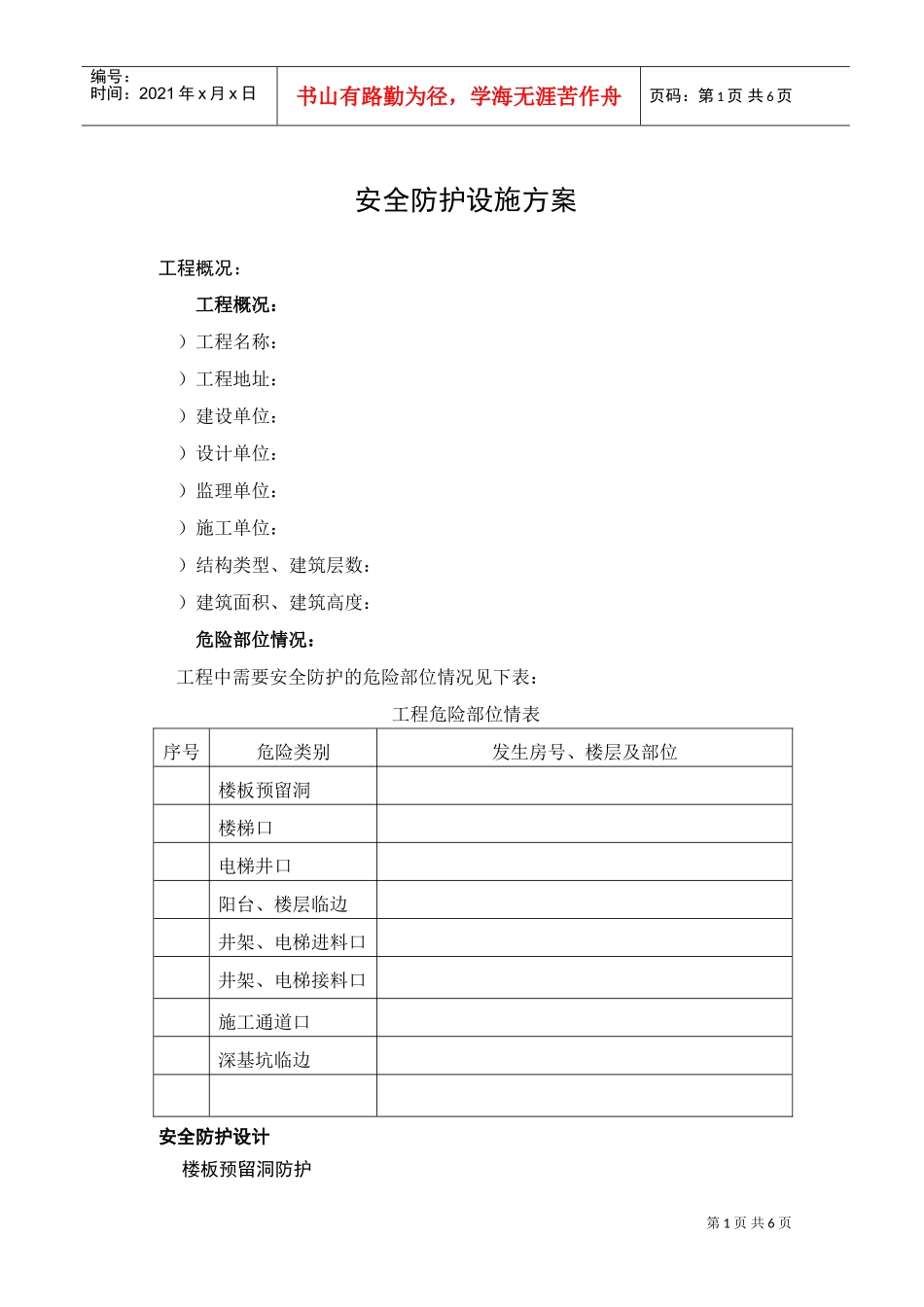

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页安全防护设施方案工程概况：工程概况：）工程名称：）工程地址：）建设单位：）设计单位：）监理单位：）施工单位：）结构类型、建筑层数：）建筑面积、建筑高度：危险部位情况：工程中需要安全防护的危险部位情况见下表：工程危险部位情表序号危险类别发生房号、楼层及部位楼板预留洞楼梯口电梯井口阳台、楼层临边井架、电梯进料口井架、电梯接料口施工通道口深基坑临边安全防护设计楼板预留洞防护第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.1.1边长或直径在150mm～1400mm的楼板预留洞口，采用加盖防护。防护盖板采用定型化铰链翻盖式：用×角钢作连接铁件，角钢一肢打孔用膨胀螺栓固定于楼板洞口边，角钢另一肢电焊连接上方铰链的一页，方铰链另一页用木螺丝与木盖板连接，成为可向上翻转°的洞口盖板。洞口盖板的制作要求详见附图：“楼板预留洞口盖板”。2.1.2边长或直径在1500mm及以上的预留洞口，在洞口四周应设置安全围栏围栏由立杆和横杆用扣件搭设成框架，横杆分上下二道，上横杆上皮与楼面的距离不小于1200mm，围栏侧面(有横杆的一面用密目网封闭。洞口安全围栏制作要求详见附图：“洞口临边安全防护”楼梯口防护2.2.1楼梯口防护部位主要是梯段边和顶层楼梯平台的临边设置临时护栏。采用钢管扣件搭设楼梯临时护栏(护栏高度1200mm)，是构造简单、施工方便、经济安全的施工方法，被广泛采用。楼梯井宽度在以内的窄井道楼梯段钢管护栏构造详见附图：“楼梯单立杆钢管安全栏杆”。宽井道楼梯段钢管护栏构造详见附图：“楼梯双立杆钢管安全栏杆”。电梯井防护2.3.1电梯井门口安装安全防护门，防护门离地高度不小于1.8M，防护门采用×角钢作门框，φ圆钢作栅杆，1mm厚钢板作门下部及中间的封面板，防护门采用双扇门，中间设置可上锁门销，门安装用合页，也可用活动销，合页通过连接钢板用φ膨胀螺栓与结构砼墙固定。电梯井防护门制作要求详见附图：“电梯井安全防护”。2.3.2电梯井道内竖向每隔10m内，应设置安全平网。见附图：“电梯井安全防护”。阳台、楼层临边防护2.4.1阳台、楼层临边应装设临时防护栏杆，长度大于2M时，应设置立柱。护栏的栏杆、立柱与结构的连接固定方法，可采用在结构上预埋短钢管进行连接固定，也可采取专用连接铁件进行连接固定。用专用连接铁件进行连接固定的施工方法详见附图：“阳台、楼层临边防护”。2.4.2阳台、楼层临边安全围护的高度不小于1200mm，并用密目网封闭。当建第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页筑物所处周边环境对噪声、防尘有严格要求时，外墙临边围护高度应改为全高封闭围护，以有效防止噪声和粉尘污染周边环境。通道口防护2.5.1井架、施工电梯的地面进出通道口，均搭设安全防护棚，棚宽大于通道口宽度，棚顶满铺木板或竹笆，向上层施工时，应采用双层棚顶，安全防护棚采用钢管扣件搭设。井架地面进出通道口防护棚的搭设要求详见附图：“井架入口处防坠棚”。施工电梯地面进出通道口防护棚的搭设要求详见附图：“施工电梯入口处防坠棚”。2.5.2井架、施工电梯的楼层接料口，出井架、施工电梯处应设置安全防护门防护门高度1800mm，接料平台应满铺木板，平台两侧应设置木板或竹笆板安全隔离，高度1800mm。井架楼层接料口的安全防护设置要求详见附图：“井架接料平台防护”。施工电梯楼层接料口的安全防护设置要求详见附图：“施工电梯接料平台安全防护”。通道防护2.6.1位于吊机大臂吊运半径范围内的主要施工通道上方应搭设安全防坠棚，防坠棚采用钢管扣件搭设。2.6.2防坠根据施工通道的路面宽度要求搭设。宽度在4000mm以内的防坠棚搭设要求详见附图：“通道防坠棚(内)”。宽度在6000mm以内的防坠棚搭设要求详见附图：“通道防坠棚(内)”。深坑防护2.7.1深度2m以上的基坑周边应设安全防护围栏，安全围栏由立杆、二道水平栏杆、密目网和挡脚板组成，围栏杆件为脚手钢管，上道水平栏杆离地高度为1200mm。2.7.2出入深基坑应设置坡道，坡道两侧应设置安全...
