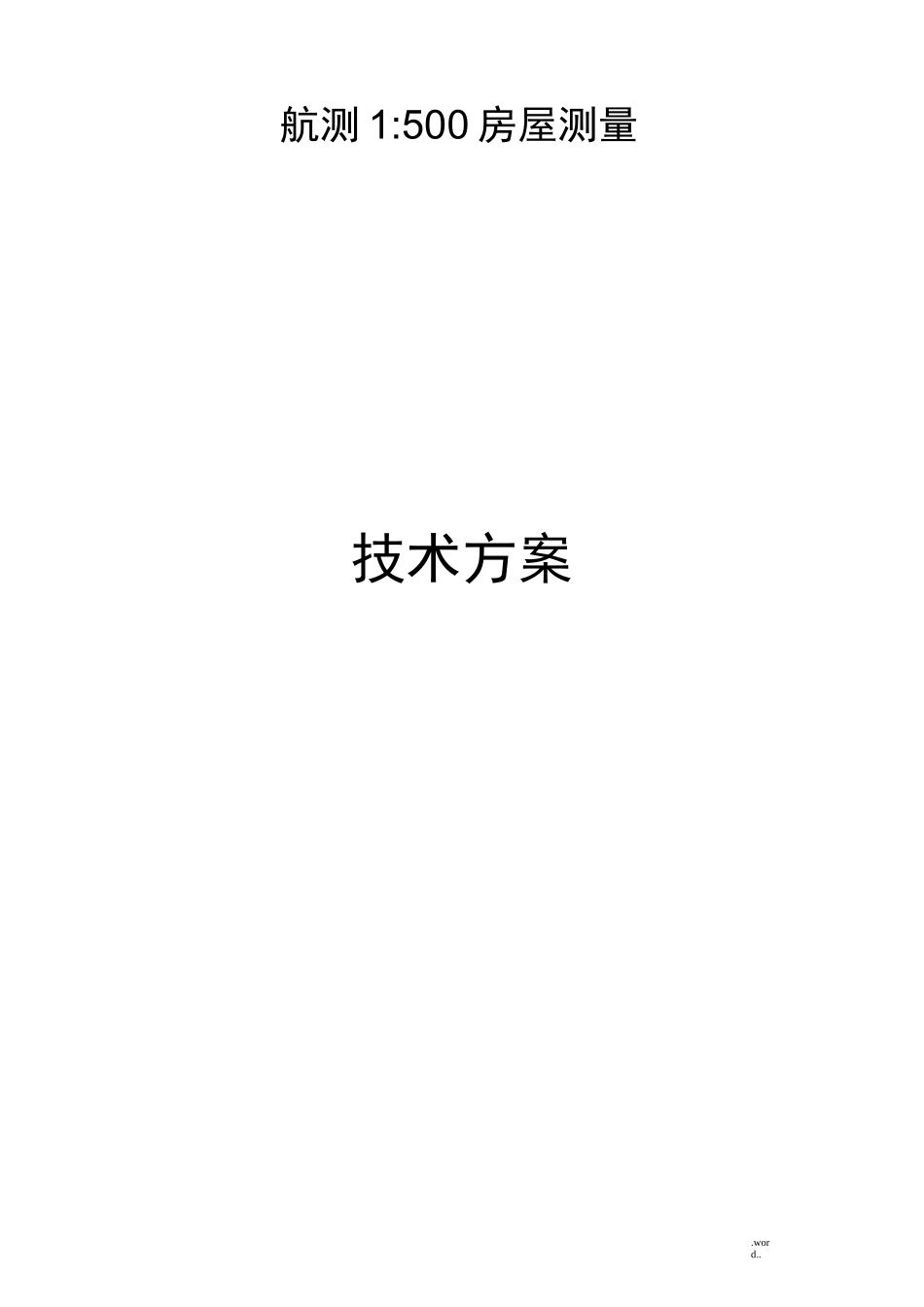

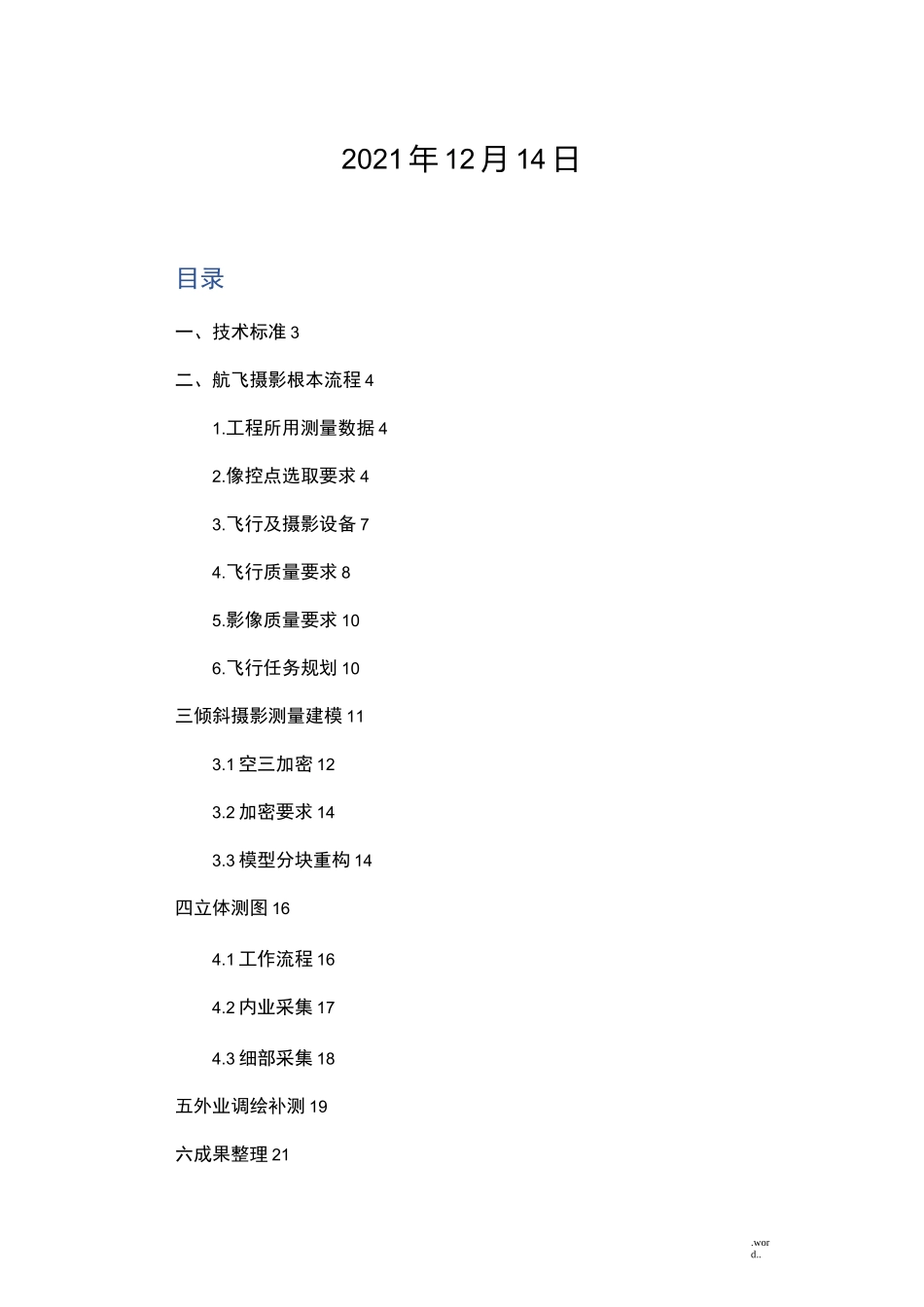

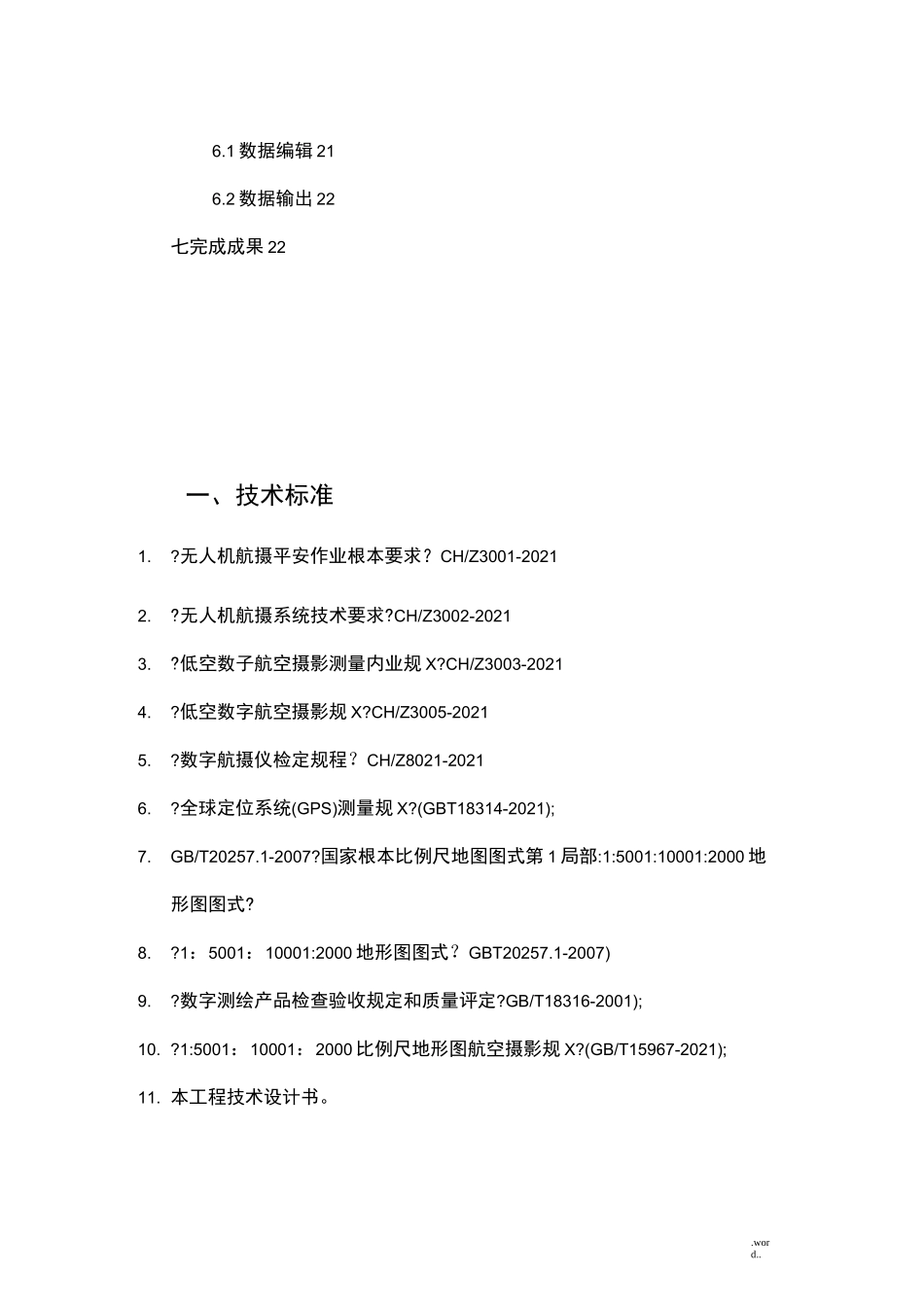

.word..航测1:500房屋测量技术方案.word..2021年12月14日目录一、技术标准3二、航飞摄影根本流程41.工程所用测量数据42.像控点选取要求43.飞行及摄影设备74.飞行质量要求85.影像质量要求106.飞行任务规划10三倾斜摄影测量建模113.1空三加密123.2加密要求143.3模型分块重构14四立体测图164.1工作流程164.2内业采集174.3细部采集18五外业调绘补测19六成果整理21.word..6.1数据编辑216.2数据输出22七完成成果22一、技术标准1.?无人机航摄平安作业根本要求？CH/Z3001-20212.?无人机航摄系统技术要求?CH/Z3002-20213.?低空数子航空摄影测量内业规X?CH/Z3003-20214.?低空数字航空摄影规X?CH/Z3005-20215.?数字航摄仪检定规程？CH/Z8021-20216.?全球定位系统(GPS)测量规X?(GBT18314-2021);7.GB/T20257.1-2007?国家根本比例尺地图图式第1局部:1:5001:10001:2000地形图图式?8.?1：5001：10001:2000地形图图式？GBT20257.1-2007)9.?数字测绘产品检查验收规定和质量评定?GB/T18316-2001);10.?1:5001：10001：2000比例尺地形图航空摄影规X?(GB/T15967-2021);11.本工程技术设计书。.word..二、航飞摄影根本流程1.工程所用测量数据1、工程测区内有高等级平面控制点5个以上〔含五个〕，用于精度控制。2、坐标系统：平面坐标系统采用2000国家大地坐标系，中央子午线117度，投影面为参考椭球面。3、高程系统：采用1985国家高程基准。2.像控点选取要求1〕在选择像控点时，应充分考虑布点要求，将像控点的布设与布点方案结合在一起，选择地形测量对天通视良好且可以明确识别的地物点和目标点；.word..2〕布设的标志应对空视角好，防止被建筑物、树木等地物遮挡；黑白反差不大，地物有阴影以及某些弧形地物不应作为控制点点位目标；3〕航摄相片控制点的选取还需满足以下几个标准：①像控点应尽量布设在航向旁向重叠的公共区域使控制点能够公用；②控制点应选在旁向重叠中线附近，离开中线的距离不应大于3cm，当旁向重叠过大或过小而不能满足要求时，应分别布点;4〕控制点距相片边缘不小于1.5cm，距相片的各类标志不小于1mm；5〕位于自由图边的控制点，应布设在图廓线外〔如图1〕：图1像控点布设方案根本图式6〕像控点样式.word..图2像片像控点样式7〕像控点测量1•测量采用GPS，其标称精度满足以下要求：水平标称精度：±10mm+2ppm;垂直标称精度：±20mm+2ppm;2•像控点测量GPS测量时，观测时间应超过15秒，每点观测两回，观测值应在得到RTK固定解且收敛稳定后开场记录，测回间的平面坐标分量较差不应大于2cm,垂直坐标分量较差不应大于3cm。两测回结果取平均值作为该像控点测量最终成果。像控点测量的平面坐标和高程记录至0.001m〔现场测量如图3〕.word..图3现场像控点例如3•飞行及摄影设备飞行器：大疆经纬M600Pro.word..图4飞行器产品图示摄影设备：五目相机图5五目相机图示4•飞行质量要求.word..1〕倾斜影像的产品规格满足以下要求指标参数地面分辨率<0.02m飞行高度80m-100m飞行平台无人机倾斜摄影相机QX1等定姿定位测量仪POS系统2〕相片重叠度应满足以下要求：a〕航向重叠度一般应为60%—80%，最小不应小于53%；b〕旁向重叠度一般应为60%—80%，最小不应小于60%。〔3〕航向覆盖超出摄区边界限应不少于两条基线。旁向覆盖超出摄区边界限一般应不少于像幅的50%；在便于施测像片控制点及不影响内业正常加密时，旁向覆盖超出摄区边界限应不少于像幅的30%。〔4〕同一航线上相邻像片的航高差不应大于30m，最大航高与最小航高之差不应大于50m,实际航高与设计航高之差不应大于50m。〔5〕航摄中出现的相对漏洞和绝对漏洞均应及时补摄，应采用前一次航摄飞行的数码相机补摄，补摄航线的两端应超出漏洞之外两条基线。图6重叠影像图.word..5•影像质量要求影像质量应满足以下要求：a〕影像应清晰，层次丰富，反差适中，色调柔和；应能识别岀与地面分辨率相适应的细小地物影像，能够建立清晰的立体模型。b〕影像上不应有云、云影、烟、大面积反光、污点等缺陷。虽然存在少量缺陷，但不影响立体模型的连接和测绘，可以用于测制线划图。c〕确保因飞机低速的影响，在曝光瞬间造成的像点位移一般不应大于一个像素，...
