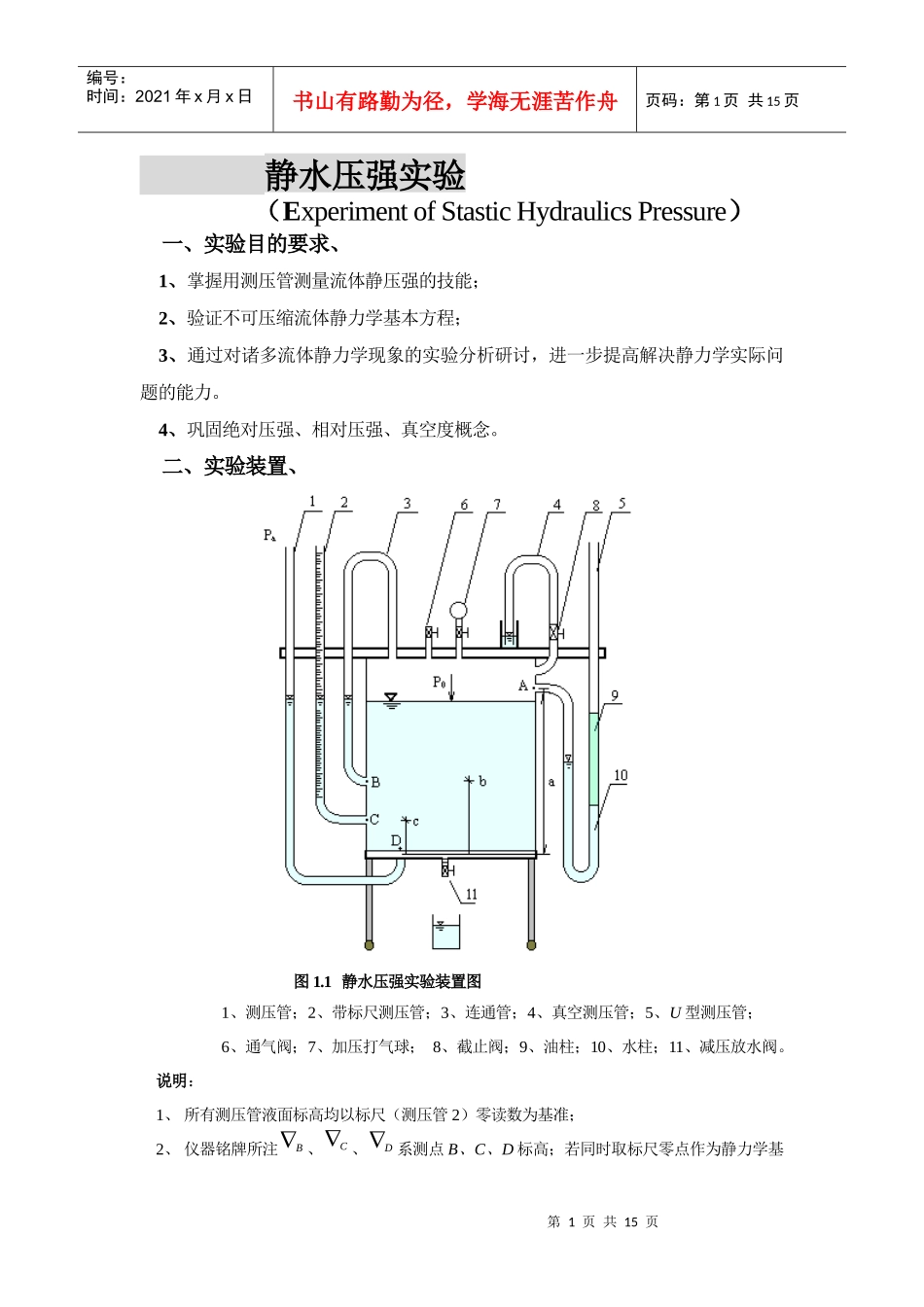

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页静水压强实验（ExperimentofStasticHydraulicsPressure）一、实验目的要求、1、掌握用测压管测量流体静压强的技能；2、验证不可压缩流体静力学基本方程；3、通过对诸多流体静力学现象的实验分析研讨，进一步提高解决静力学实际问题的能力。4、巩固绝对压强、相对压强、真空度概念。二、实验装置、图1.1静水压强实验装置图1、测压管；2、带标尺测压管；3、连通管；4、真空测压管；5、U型测压管；6、通气阀；7、加压打气球；8、截止阀；9、油柱；10、水柱；11、减压放水阀。说明：1、所有测压管液面标高均以标尺（测压管2）零读数为基准；2、仪器铭牌所注、、系测点B、C、D标高；若同时取标尺零点作为静力学基BCD第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页本方程的基准点，则、、亦为、、；3、本仪器所有阀门旋柄顺管轴线为开。三、实验原理、1、在重力作用下不可压缩流体静力学基本方程为：+=或：（1.1）式中：——被测点在基准面以上的位置高度；——被测点的静水压强，用相对压强表示，以下同；——水箱中液面的表面压强；——液体容重；——被测点的液体深度。另对装有水油（图1.2及图1.3）U型测管，应用等压面原理可得油的比重有下列关系：==（1.2）据此可用仪器直接测得四、实验方法与步骤、1、搞清仪器组构及其用法，包括：BCDBzCzDzzpconsthpp0zp0ph0s0s0211hhh0s第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1）阀门开关；2）加压方法——关闭所有阀门（包括截止阀），然后用打气球充气；3）减压方法——开启筒底阀11放水；4）检查仪器是否密封——加压后检查测管1、2、5液面高程是否恒定。若下降，表明漏气，应查明原因并加以处理。2、记录仪器编号及各常数（记入表1.1）。3、量测点静压强（各点压强用厘米水柱高表示）。1）打开通气阀6（此时0=0），记录水箱液面标高和测管2液面标高（此时=）；2）关闭通气阀6及截止阀8，加压使形成0＞0，测记及；3）打开放水阀11，使形成0＜0（要求其中一次＜0，即＜），测记及。4、测出4#测压管插入小水杯中的深度(现场)。5、测定油比重。1）开启通气阀6，测记；2）关闭通气阀6，打气加压（0＞0），微调放气螺母使U型管中水面与油水交界面齐平（图1.2），测记及（此过程反复进行三次）；3）打开通气阀，待液面稳定后，关闭所有阀门；然后开启放水阀11降压（0＜0），使U型管中的水面与油面齐平（图1.3），测记及（此过程亦反复进行三次）。五、实验成果及要求、1、记录有关常数实验台号：No.各测点标尺读数为：====9.8×10-32、分别求出各次测量时A、B、C、D点的压强，并选择一基准面验证——同一静止液体内的p0H0Hp0HpBpHB0H0s0p0Hp0HBcmCcmDcmw3/cmN第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页任意二点（C、D）的（）为常数。3、求出油的容重。0=0.0080N/cm3六、实验分析与思考题、1、实验分析：1）若再备一根直尺，如何采用最简便的方法测定0？最简单的方法是，用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度和，由式求得。2）如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，如测压管太细，测压管液面因毛细现象而升高，会造成测量误差，毛细高度由下式计算：式中，为表面张力系数；为液体容重；为测压管内径；为毛细升高。常温（=20℃）的水，=7.28，=0.983。水与玻璃的浸润角很小，可认为cos=1.0。于是有（、单位均为）一般来说，当玻璃测压管的内径大于10时，毛细影响可忽略不计。另外，当水质不洁时，减小，毛细高度也较静水小；当采用有机玻璃管作测压管时，浸润角较大，其较普通玻璃管小。如果用一根测压管测量液体相对压差值，则毛细现象无任何影响。因为测量高、低压强时均有毛细现象，但在计算压差时，互相抵消了。3）过C点作一水平面，相对...
