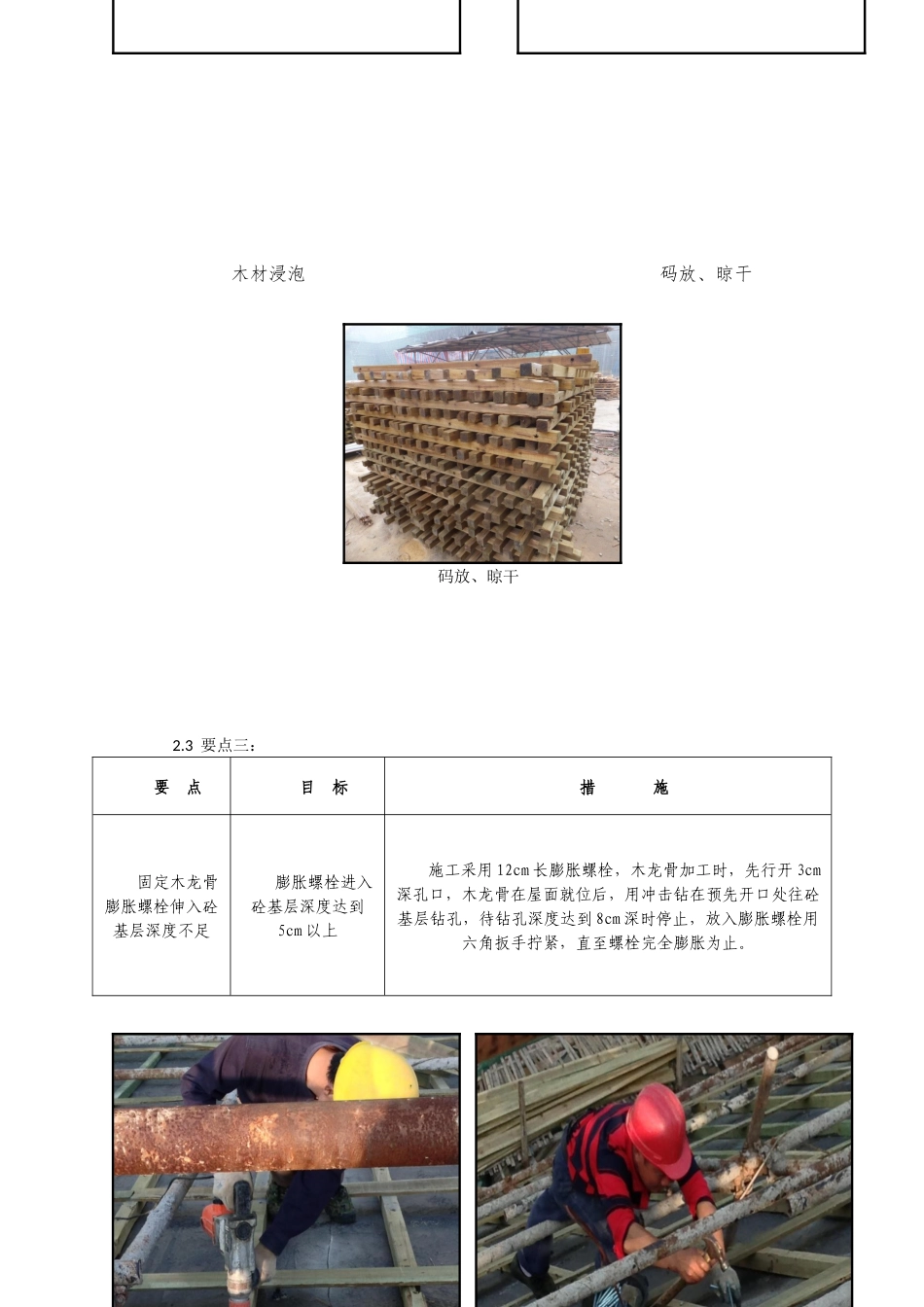

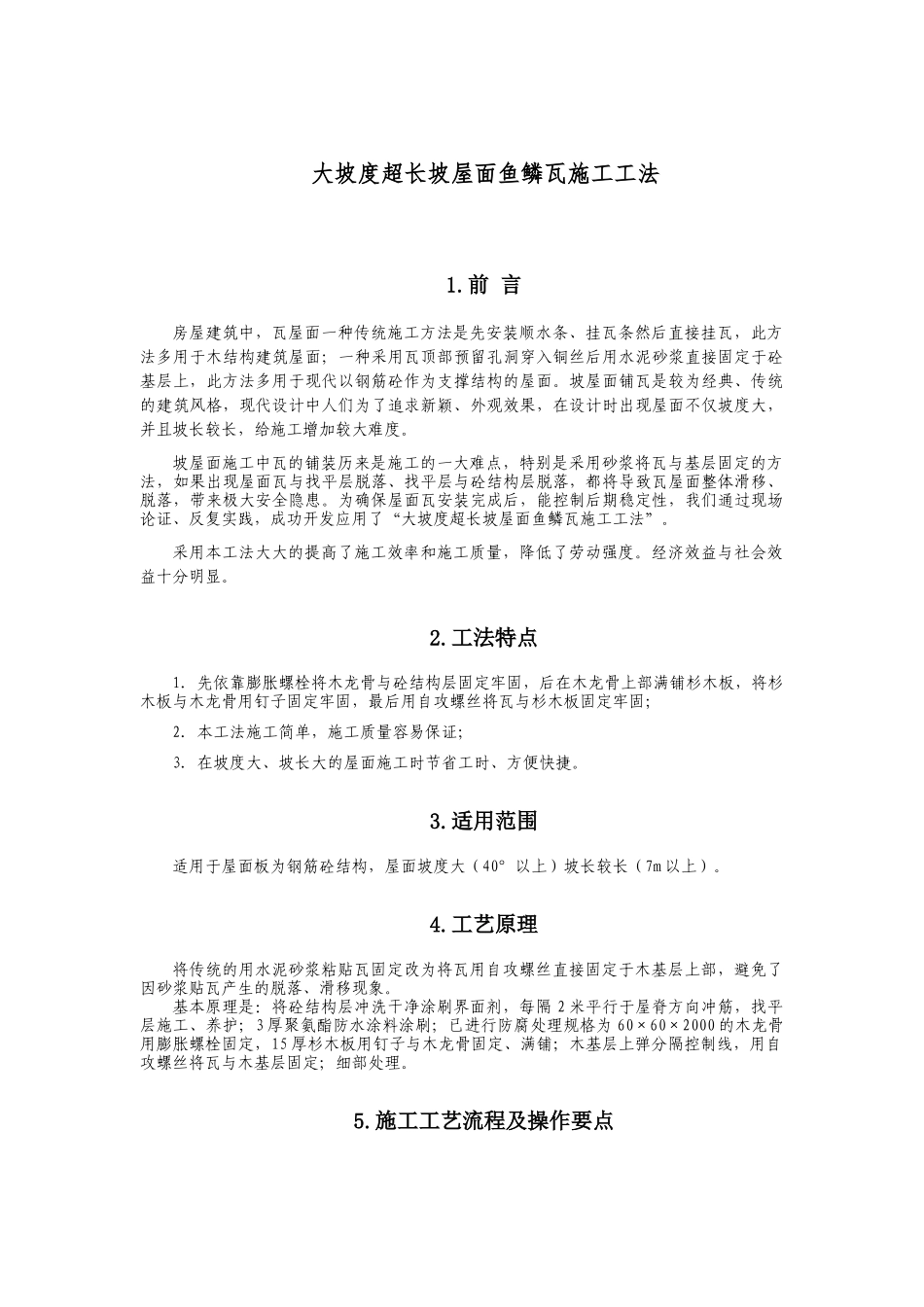

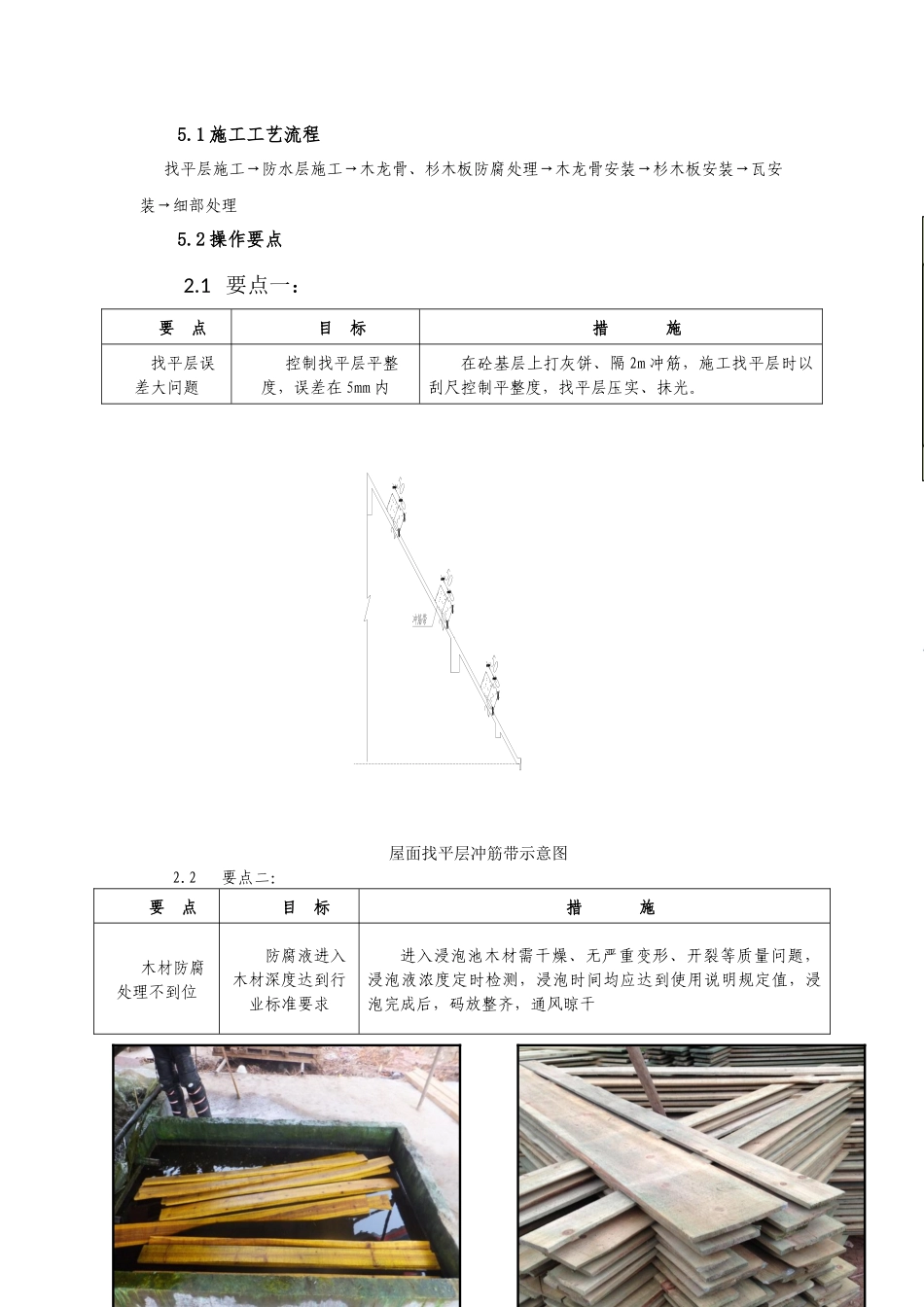

大坡度超长坡屋面鱼鳞瓦施工工法1.前言房屋建筑中，瓦屋面一种传统施工方法是先安装顺水条、挂瓦条然后直接挂瓦，此方法多用于木结构建筑屋面；一种采用瓦顶部预留孔洞穿入铜丝后用水泥砂浆直接固定于砼基层上，此方法多用于现代以钢筋砼作为支撑结构的屋面。坡屋面铺瓦是较为经典、传统的建筑风格，现代设计中人们为了追求新颖、外观效果，在设计时出现屋面不仅坡度大，并且坡长较长，给施工增加较大难度。坡屋面施工中瓦的铺装历来是施工的一大难点，特别是采用砂浆将瓦与基层固定的方法，如果出现屋面瓦与找平层脱落、找平层与砼结构层脱落，都将导致瓦屋面整体滑移、脱落，带来极大安全隐患。为确保屋面瓦安装完成后，能控制后期稳定性，我们通过现场论证、反复实践，成功开发应用了“大坡度超长坡屋面鱼鳞瓦施工工法”。采用本工法大大的提高了施工效率和施工质量，降低了劳动强度。经济效益与社会效益十分明显。2.工法特点1．先依靠膨胀螺栓将木龙骨与砼结构层固定牢固，后在木龙骨上部满铺杉木板，将杉木板与木龙骨用钉子固定牢固，最后用自攻螺丝将瓦与杉木板固定牢固；2．本工法施工简单，施工质量容易保证；3．在坡度大、坡长大的屋面施工时节省工时、方便快捷。3.适用范围适用于屋面板为钢筋砼结构，屋面坡度大（40°以上）坡长较长（7m以上）。4.工艺原理将传统的用水泥砂浆粘贴瓦固定改为将瓦用自攻螺丝直接固定于木基层上部，避免了因砂浆贴瓦产生的脱落、滑移现象。基本原理是：将砼结构层冲洗干净涂刷界面剂，每隔2米平行于屋脊方向冲筋，找平层施工、养护；3厚聚氨酯防水涂料涂刷；已进行防腐处理规格为60×60×2000的木龙骨用膨胀螺栓固定，15厚杉木板用钉子与木龙骨固定、满铺；木基层上弹分隔控制线，用自攻螺丝将瓦与木基层固定；细部处理。5.施工工艺流程及操作要点5.1施工工艺流程找平层施工→防水层施工→木龙骨、杉木板防腐处理→木龙骨安装→杉木板安装→瓦安装→细部处理5.2操作要点2.1要点一：要点目标措施找平层误差大问题控制找平层平整度，误差在5mm内在砼基层上打灰饼、隔2m冲筋，施工找平层时以刮尺控制平整度，找平层压实、抹光。屋面找平层冲筋带示意图2.2要点二：要点目标措施木材防腐处理不到位防腐液进入木材深度达到行业标准要求进入浸泡池木材需干燥、无严重变形、开裂等质量问题，浸泡液浓度定时检测，浸泡时间均应达到使用说明规定值，浸泡完成后，码放整齐，通风晾干木材浸泡码放、晾干码放、晾干2.3要点三：要点目标措施固定木龙骨膨胀螺栓伸入砼基层深度不足膨胀螺栓进入砼基层深度达到5cm以上施工采用12cm长膨胀螺栓，木龙骨加工时，先行开3cm深孔口，木龙骨在屋面就位后，用冲击钻在预先开口处往砼基层钻孔，待钻孔深度达到8cm深时停止，放入膨胀螺栓用六角扳手拧紧，直至螺栓完全膨胀为止。钻孔放置膨胀螺栓膨胀螺栓固定木龙骨安装完成杉木板固定杉木板安装完成2.4要点四：要点目标措施瓦安装后线条不顺直、有翘曲现象安装后水平线、斜角线顺直、流畅，整体无翘曲、不平整。安装前先在木基层上弹出控制线，垂直屋脊以3.2m弹分隔线，平行屋脊以7.5cm弹分隔线，在铺瓦时根据控制线适当调整瓦间距，达到安装后线条顺直、美观。自攻螺丝固定屋面瓦屋面瓦安装完成2.5要点五：要点目标措施细部处理不到位，漏水采用合理技术措施处理，确保无雨水渗漏至木基层内1、阴沟处用50cm宽0.7厚镀锌铁皮代替阴沟瓦；2、出屋面管道根部浇筑细石砼，外表面涂刷防水涂膜。阴沟白铁皮安装安装完成5.3劳动组织由于施工的技术性较强，施工时应根据需要配备相应的专业技术人员及施工人员（详见下表）：劳动力需要量计划表序号单项工程所需人数备注1管理人员3持有上岗证书2技术人员3持有上岗证书3木工18指定专人4防水工8持有上岗证5瓦工20专人6信号工1持有上岗证，材料吊运合计53人6.材料与设备本工法无需特别说明的材料，采用的机具设备见表6。机具设备表表6序号设备名称设备型号单位数量用途1木工圆锯MJ104台2杉木板加工2木工电平刨MIB2-80/1台2木方加工3电钻TWK-Ⅲ台8砼基层打孔4呆扳手把4紧固膨胀螺栓5手电钻把8自攻螺丝固定6手锤把8钉子固定7灭火器（...
