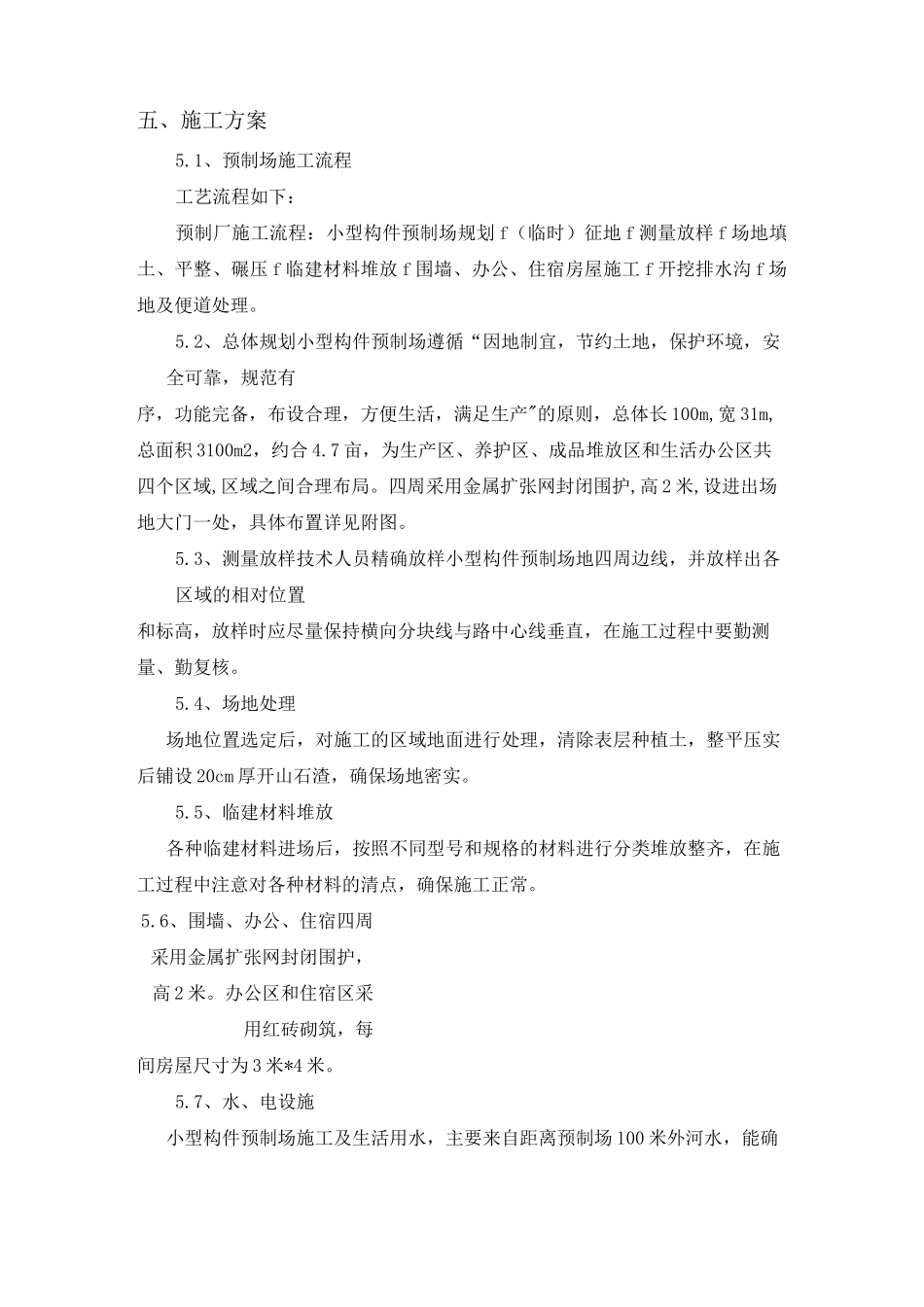

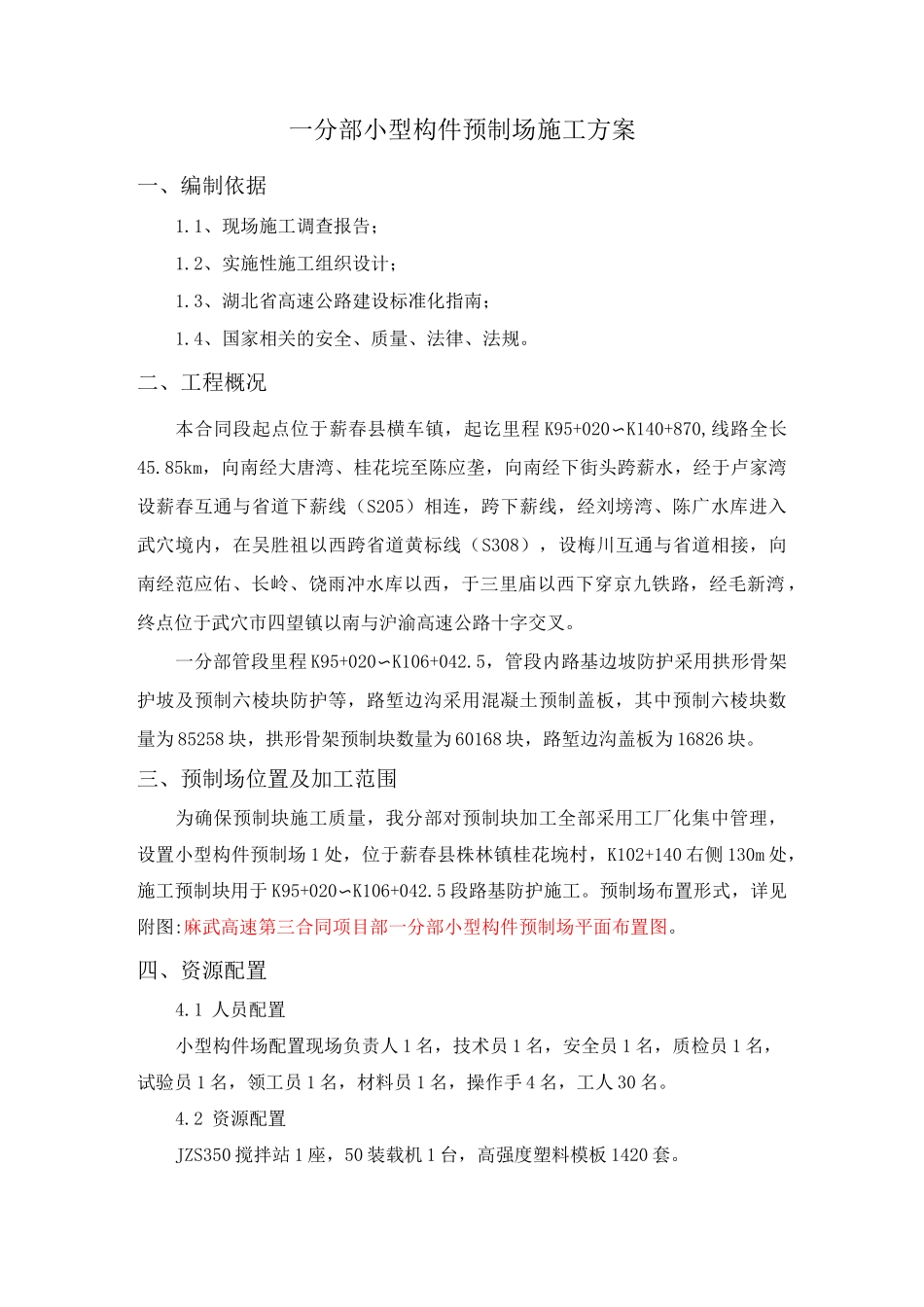

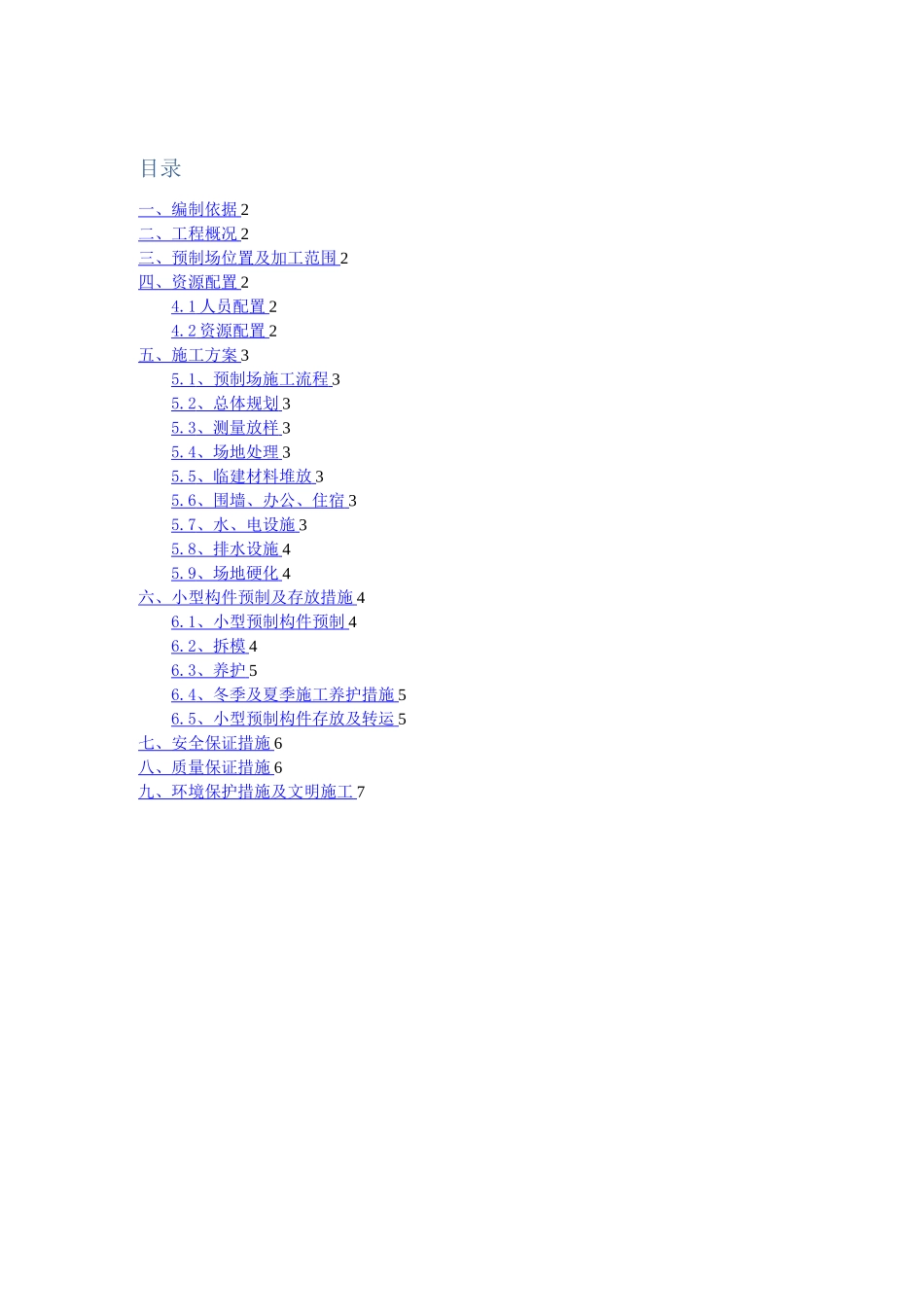

目录一、编制依据2二、工程概况2三、预制场位置及加工范围2四、资源配置24.1人员配置24.2资源配置2五、施工方案35.1、预制场施工流程35.2、总体规划35.3、测量放样35.4、场地处理35.5、临建材料堆放35.6、围墙、办公、住宿35.7、水、电设施35.8、排水设施45.9、场地硬化4六、小型构件预制及存放措施46.1、小型预制构件预制46.2、拆模46.3、养护56.4、冬季及夏季施工养护措施56.5、小型预制构件存放及转运5七、安全保证措施6八、质量保证措施6九、环境保护措施及文明施工7一分部小型构件预制场施工方案一、编制依据1.1、现场施工调查报告；1.2、实施性施工组织设计；1.3、湖北省高速公路建设标准化指南；1.4、国家相关的安全、质量、法律、法规。二、工程概况本合同段起点位于薪春县横车镇，起讫里程K95+020〜K140+870,线路全长45.85km，向南经大唐湾、桂花垸至陈应垄，向南经下街头跨薪水，经于卢家湾设薪春互通与省道下薪线（S205）相连，跨下薪线，经刘塝湾、陈广水库进入武穴境内，在吴胜祖以西跨省道黄标线（S308），设梅川互通与省道相接，向南经范应佑、长岭、饶雨冲水库以西，于三里庙以西下穿京九铁路，经毛新湾，终点位于武穴市四望镇以南与沪渝高速公路十字交叉。一分部管段里程K95+020〜K106+042.5，管段内路基边坡防护采用拱形骨架护坡及预制六棱块防护等，路堑边沟采用混凝土预制盖板，其中预制六棱块数量为85258块，拱形骨架预制块数量为60168块，路堑边沟盖板为16826块。三、预制场位置及加工范围为确保预制块施工质量，我分部对预制块加工全部采用工厂化集中管理，设置小型构件预制场1处，位于薪春县株林镇桂花埦村，K102+140右侧130m处，施工预制块用于K95+020〜K106+042.5段路基防护施工。预制场布置形式，详见附图:麻武高速第三合同项目部一分部小型构件预制场平面布置图。四、资源配置4.1人员配置小型构件场配置现场负责人1名，技术员1名，安全员1名，质检员1名，试验员1名，领工员1名，材料员1名，操作手4名，工人30名。4.2资源配置JZS350搅拌站1座，50装载机1台，高强度塑料模板1420套。五、施工方案5.1、预制场施工流程工艺流程如下：预制厂施工流程：小型构件预制场规划f（临时）征地f测量放样f场地填土、平整、碾压f临建材料堆放f围墙、办公、住宿房屋施工f开挖排水沟f场地及便道处理。5.2、总体规划小型构件预制场遵循“因地制宜，节约土地，保护环境，安全可靠，规范有序，功能完备，布设合理，方便生活，满足生产"的原则，总体长100m,宽31m,总面积3100m2，约合4.7亩，为生产区、养护区、成品堆放区和生活办公区共四个区域,区域之间合理布局。四周采用金属扩张网封闭围护,高2米,设进出场地大门一处，具体布置详见附图。5.3、测量放样技术人员精确放样小型构件预制场地四周边线，并放样出各区域的相对位置和标高，放样时应尽量保持横向分块线与路中心线垂直，在施工过程中要勤测量、勤复核。5.4、场地处理场地位置选定后，对施工的区域地面进行处理，清除表层种植土，整平压实后铺设20cm厚开山石渣，确保场地密实。5.5、临建材料堆放各种临建材料进场后，按照不同型号和规格的材料进行分类堆放整齐，在施工过程中注意对各种材料的清点，确保施工正常。5.6、围墙、办公、住宿四周采用金属扩张网封闭围护，高2米。办公区和住宿区采用红砖砌筑，每间房屋尺寸为3米*4米。5.7、水、电设施小型构件预制场施工及生活用水，主要来自距离预制场100米外河水，能确保用水。小型构件预制场施工用电量相对较小，引入地方生产用电，不另外增加变压器。5.8、排水设施场地内排水设置原则：面层排水坡度按1.5%设置，由西往东单侧排水，场地东侧设排水沟一道，水沟宽30cm,深40cm；采用M7.5水泥砂浆砖砌，排水沟表面采用1:1水泥砂浆抹面，场地外东南角设置7m*3m*1.5m（长*宽*深）沉淀池,表面采用1:1水泥砂浆抹面。5.9、场地硬化全场场地硬化采用15cm厚C15混凝土，设6m*6m设置伸缩缝，伸缩缝宽度1cm。六、小型构件预制及存放措施为确保施工质量，所有小型预制构件全部在小型构件预制场集中预制、集中养护、集中存放，再运输车运至现场施工。6.1、小型预制构件预制6.1.1、小型...
