机电设备检修完好标准论述VIP免费

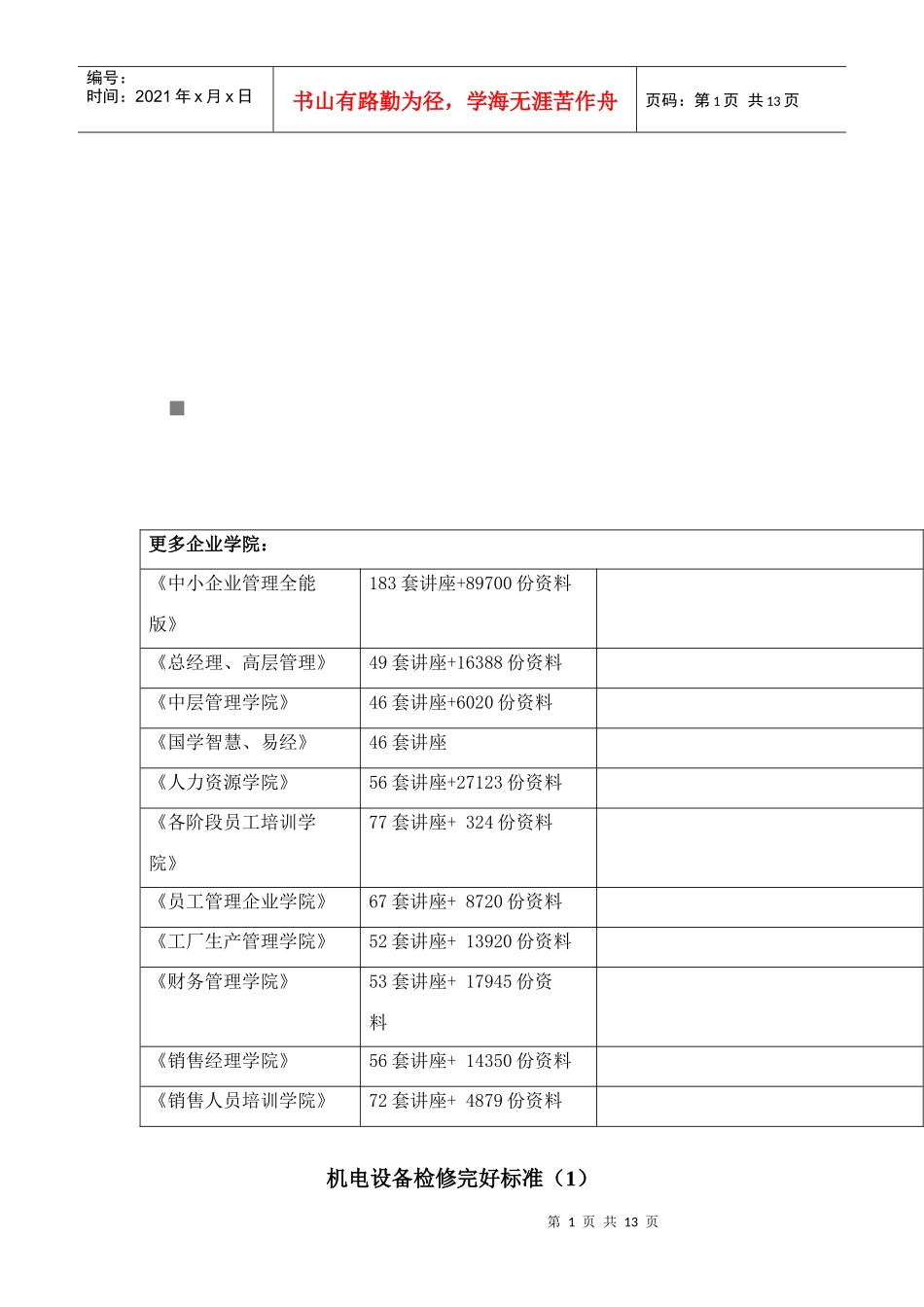

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料机电设备检修完好标准（1）第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页Ⅰ固定设备1通用部分1.1紧固件1.1.1螺纹连接件和锁紧件必须齐全,牢固可靠.螺栓头部和螺母不得有铲伤或棱角严重变形.螺纹无乱扣或脱扣.1.1.2螺栓拧入螺纹孔的长度不应小于螺栓的直径(铸铁、铜、铝合金件等不小于螺栓直径的1.5倍.1.1.3螺母扭紧后螺栓螺纹应露出螺母1~3个螺距,不得用增加垫圈的办法调整螺纹露出长度.1.1.4稳定与稳定孔应吻合,不松旷.1.1.5铆钉必须紧固,不得有明显歪斜现象.1.1.6键不得松旷,打入时不得加垫,露出键槽的长度应小于键全长的20%,大于键全长的5%(钩头键不包括钩头的长度).1.2联轴器1.2.1端面的间隙及同轴度应符合表1-1-1的规定:表1-1-1联轴器端面间隙和同轴度mm类型外形尺寸端面间隙两轴同轴度径向位移倾斜%弹性圆柱销式设备最大轴向窜量加2~4≤0.5<1.2齿轮式≤2504~7≤0.20<1.2>250~5007~12≤0.25>500~90012~18≤0.30蛇型弹簧式≤200设备最大轴向窜量加2~4≤0.10<1.2>200~400≤0.20>400~700≤0.30>700~1350≤0.501.2.2弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm.柱销螺母应有防松装置.1.2.3齿轮式联轴器齿厚的磨损量应不超过原齿厚的20%.键和螺栓不松动.1.2.4蛇型弹簧式联轴器的弹簧不应有损伤,厚度磨损不应超过原厚的10%.1.3轴和轴承1.3.1轴1.3.1.1轴不得有表面裂纹,无严重腐蚀和损伤,内部裂纹按探伤记录第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页检查无扩张.1.3.1.2轴的水平度和多段轴的平行度均不得超过0.2%,如轴的挠度较大达不到此要求时,齿轮咬合及轴承温度正常,也算合格.1.3.2滑动轴承1.3.2.1轴瓦合金层与轴瓦应粘合牢固,无脱离现象,合金层无裂纹,无剥落,如有轻微裂纹和剥落,但面积不超过1.5cm2,且轴承温度正常,也算合格.1.3.2.2轴径与轴瓦的顶间隙不应超过表1-1-2的规定:表1-1-2轴径与轴瓦的顶间隙mm轴径直径最大磨损间隙50~800.30>50~1200.35>120~1800.40>180~2500.50>250~3150.55>315~4000.65>400~5000.751.3.2.3轴径与下轴瓦中部应有90°~120°的接触面,沿轴向接触范围不应小于轴瓦长度的80%.1.3.2.4润滑油质合格,油量适当,油圈或油链转动灵活.压力润滑系统油路畅通,不漏油.1.3.3滚动轴承1.3.3.1轴承转动灵活、平稳、无异响。1.3.3.2润滑脂合格,油量适当,占油腔的1/2~2/3,不漏油.1.3.4轴承温度应符合表1-1-3的规定:表1-1-3轴承温度轴承类型允许最高温度滑动轴承合金瓦<65铜瓦<75滚动轴承<751.3.5轴在轴承上(包括减速器)的振幅不超过表1-1-4的规定:表1-1-4轴在轴承上的振幅转速(r/min)<1000<750<600<500允许振幅(mm)0.130.160.200.251.4传动装置1.4.1主、被动皮带轮中心线的轴向偏移不得超过:a.平皮带轮为2mm;b.三角皮带轮当中心距小于或等于500mm时为1.5mm,当中心距第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页大于500mm时为2mm.1.4.2两皮带轮轴中心线的平行度不超过1‰.1.4.3平皮带的接头应平直,接缝不偏斜.接头卡子的宽度应略小于皮带宽度.皮带无破裂.运行中不打滑,跑偏不超出皮带轮边沿.1.4.4三角皮带的型号与轮槽相符,条数不缺,长度一致,无破裂、剥层.运行中不打滑.皮带底面与轮槽底面应有间隙.1.5减速器和齿轮1.5.1减速器壳体无裂纹和变形.结合面配合严密,不漏油.润滑油符合设计要求,油量适当,油面超过大齿轮半径的1/2.油压正常.1.5.2轴...
