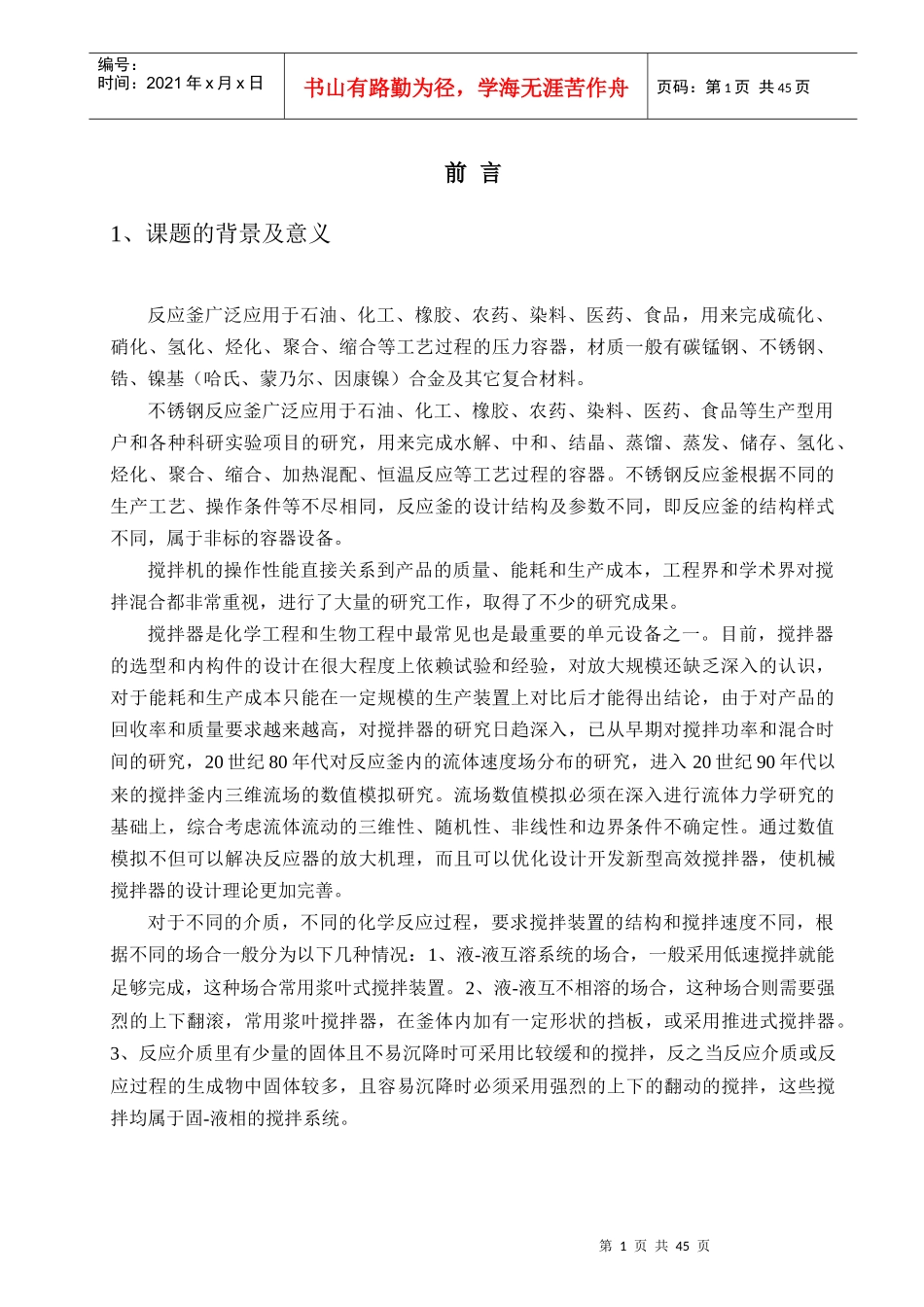

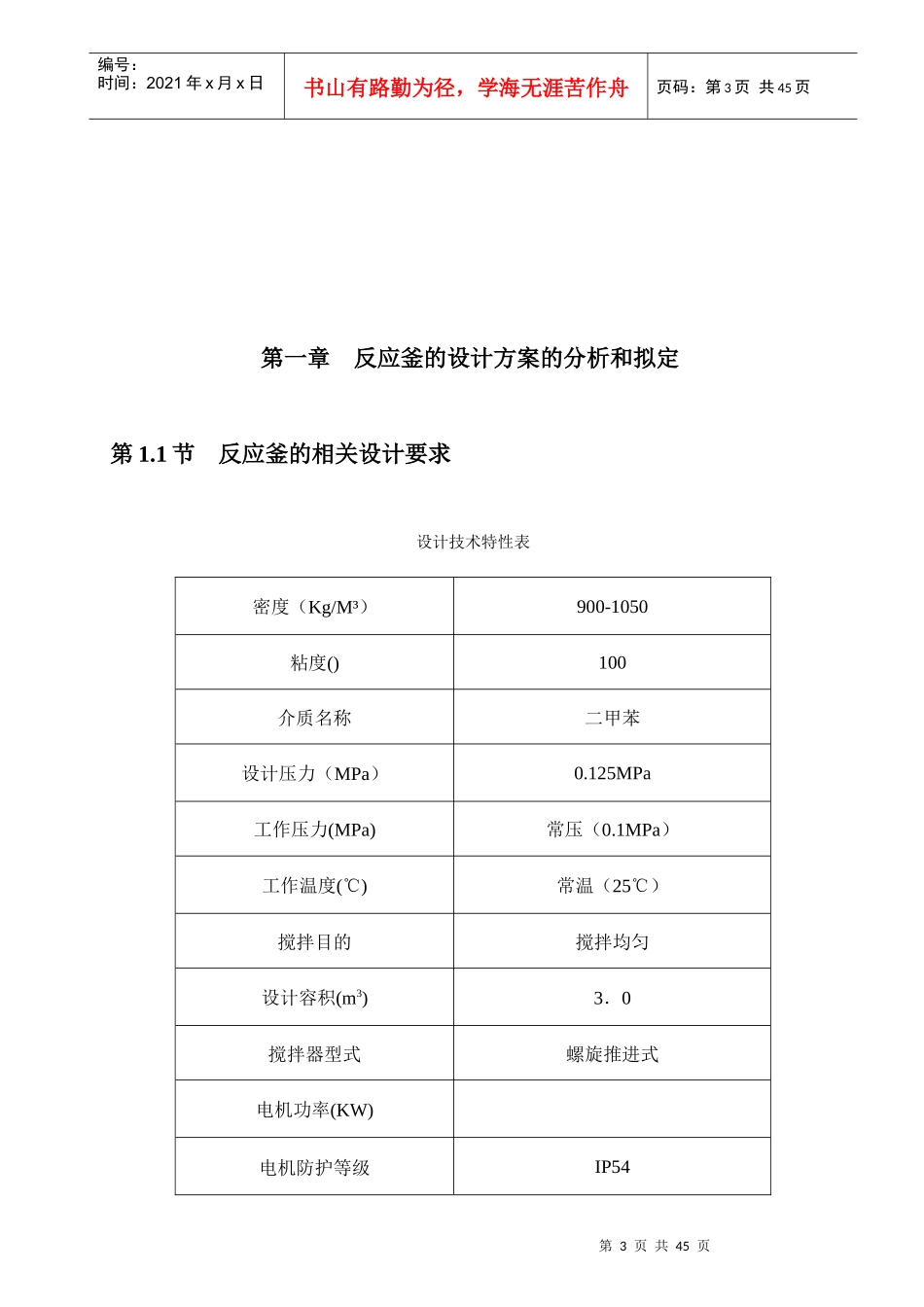

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页前言1、课题的背景及意义反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔、因康镍）合金及其它复合材料。不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。不锈钢反应釜根据不同的生产工艺、操作条件等不尽相同，反应釜的设计结构及参数不同，即反应釜的结构样式不同，属于非标的容器设备。搅拌机的操作性能直接关系到产品的质量、能耗和生产成本，工程界和学术界对搅拌混合都非常重视，进行了大量的研究工作，取得了不少的研究成果。搅拌器是化学工程和生物工程中最常见也是最重要的单元设备之一。目前，搅拌器的选型和内构件的设计在很大程度上依赖试验和经验，对放大规模还缺乏深入的认识，对于能耗和生产成本只能在一定规模的生产装置上对比后才能得出结论，由于对产品的回收率和质量要求越来越高，对搅拌器的研究日趋深入，已从早期对搅拌功率和混合时间的研究，20世纪80年代对反应釜内的流体速度场分布的研究，进入20世纪90年代以来的搅拌釜内三维流场的数值模拟研究。流场数值模拟必须在深入进行流体力学研究的基础上，综合考虑流体流动的三维性、随机性、非线性和边界条件不确定性。通过数值模拟不但可以解决反应器的放大机理，而且可以优化设计开发新型高效搅拌器，使机械搅拌器的设计理论更加完善。对于不同的介质，不同的化学反应过程，要求搅拌装置的结构和搅拌速度不同，根据不同的场合一般分为以下几种情况：1、液-液互溶系统的场合，一般采用低速搅拌就能足够完成，这种场合常用浆叶式搅拌装置。2、液-液互不相溶的场合，这种场合则需要强烈的上下翻滚，常用浆叶搅拌器，在釜体内加有一定形状的挡板，或采用推进式搅拌器。3、反应介质里有少量的固体且不易沉降时可采用比较缓和的搅拌，反之当反应介质或反应过程的生成物中固体较多，且容易沉降时必须采用强烈的上下的翻动的搅拌，这些搅拌均属于固-液相的搅拌系统。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页2、课题的来源、研究目的课题来源于本人顶岗实习单位——张家港化工机械股份有限公司的实际课题。研究目的：设计一台常温常压下使用的搅拌类的无夹套反应釜；通过这个简单的反应釜的设计，熟悉反应釜的基本设计思路和方法，能了解并掌握该设备的传动结构的设计及其相关工艺。通过本次设计使自己对反应釜的相关设计工艺有全面的了解，并掌学会了这压容器设计的总体流程及相关准则的参考。在本人设计的课题中搅拌器中所搅拌的介质是二甲苯，在该设备要求中反应搅拌机的目的是由电机作为驱动装置，经减速器联轴器带到桨叶旋转使物料搅拌均匀3、课题的研究内容、方法研究内容：1、反应釜的设计方案的分析和拟定2、反应釜釜体的分析和设计3、搅拌装置的选用4、传动装置的设计第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第一章反应釜的设计方案的分析和拟定第1.1节反应釜的相关设计要求设计技术特性表密度（Kg/M³）900-1050粘度()100介质名称二甲苯设计压力（MPa）0.125MPa工作压力(MPa)常压（0.1MPa）工作温度(℃)常温（25℃）搅拌目的搅拌均匀设计容积(m3)3．0搅拌器型式螺旋推进式电机功率(KW)电机防护等级IP54第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页电机防爆等级dⅡBT4搅拌转速(r/min)281叶端线速度(m/s)6.6物料流动方向向下第1.2节设计方案的分析和拟定根据任务书中的要求，一个无夹套反应釜主要有搅拌容器、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管等一些附件构成。而搅拌容器即为罐体。搅拌装置分为搅拌器和搅拌轴，根据任务说...
