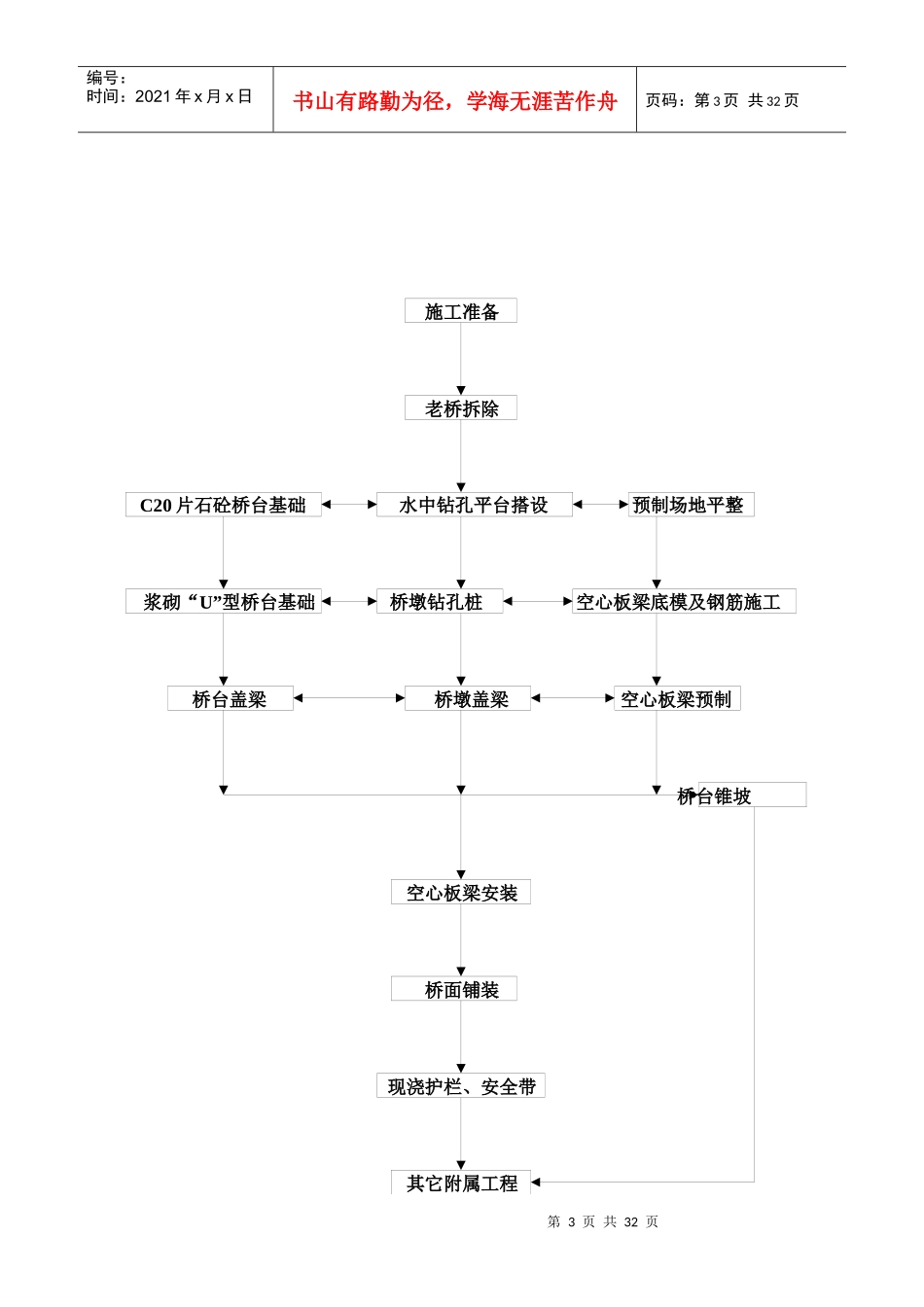

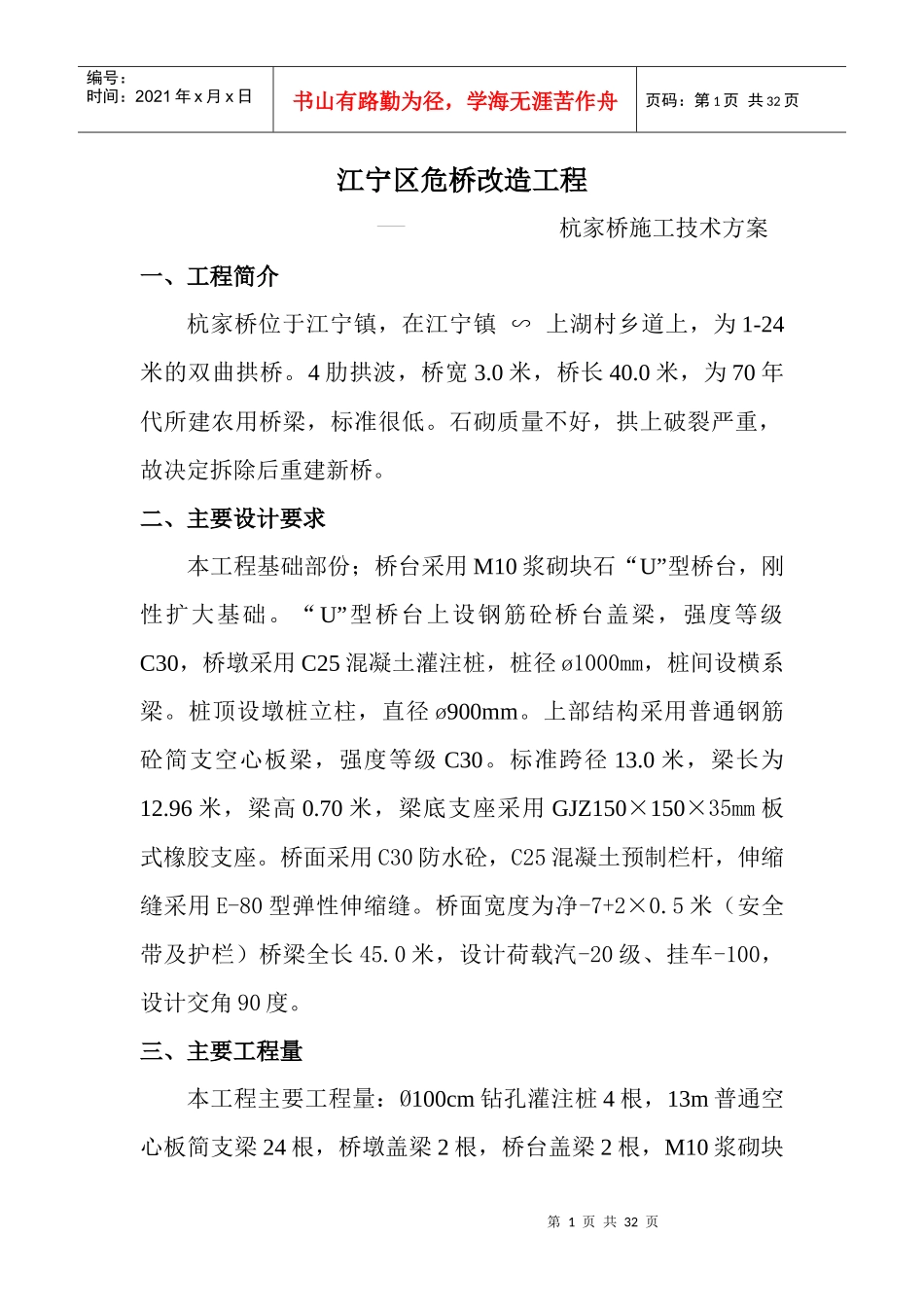

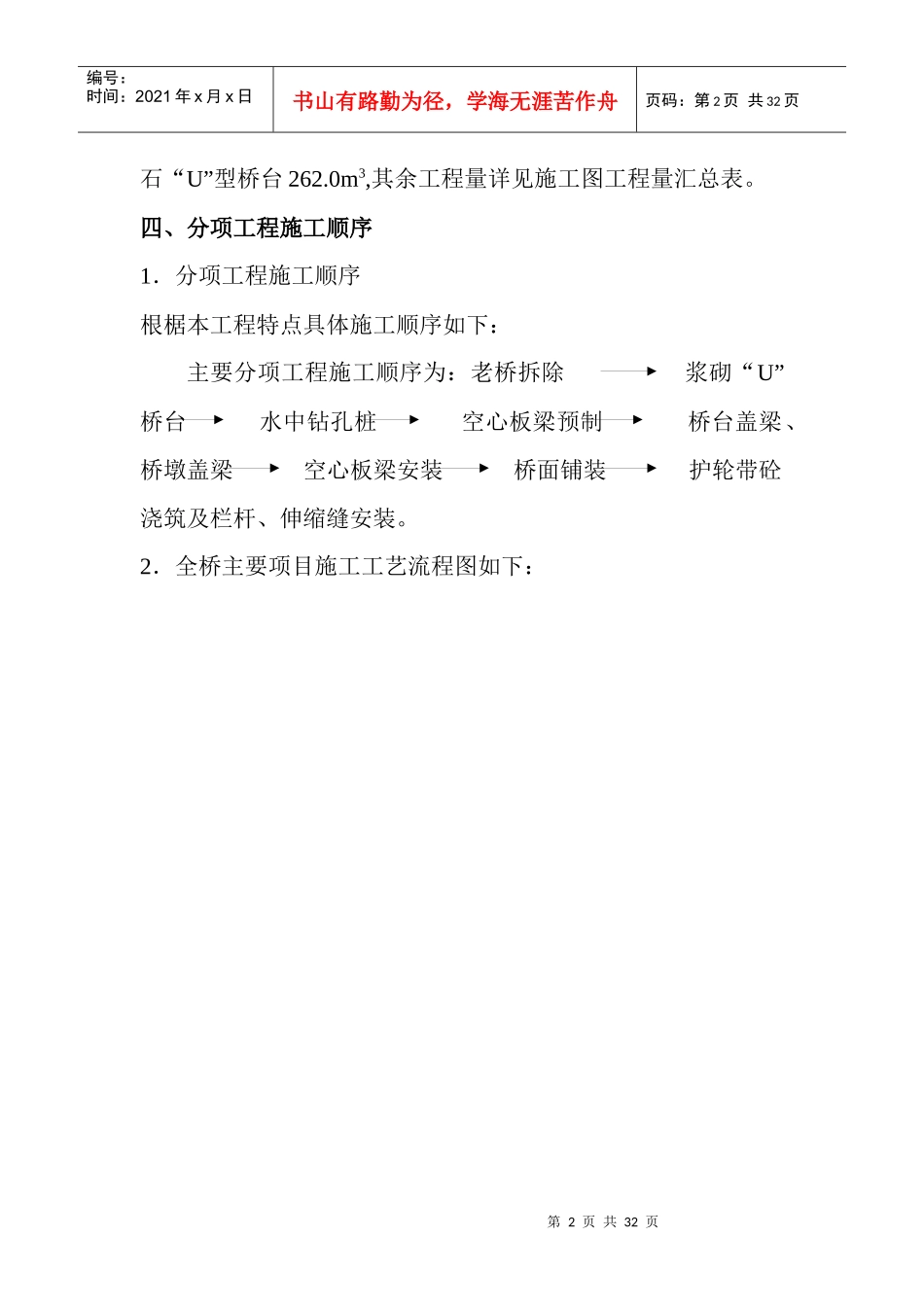

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页江宁区危桥改造工程杭家桥施工技术方案一、工程简介杭家桥位于江宁镇，在江宁镇∽上湖村乡道上，为1-24米的双曲拱桥。4肋拱波，桥宽3.0米，桥长40.0米，为70年代所建农用桥梁，标准很低。石砌质量不好，拱上破裂严重，故决定拆除后重建新桥。二、主要设计要求本工程基础部份；桥台采用M10浆砌块石“U”型桥台，刚性扩大基础。“U”型桥台上设钢筋砼桥台盖梁，强度等级C30，桥墩采用C25混凝土灌注桩，桩径ø1000mm，桩间设横系梁。桩顶设墩桩立柱，直径ø900mm。上部结构采用普通钢筋砼简支空心板梁，强度等级C30。标准跨径13.0米，梁长为12.96米，梁高0.70米，梁底支座采用GJZ150×150×35mm板式橡胶支座。桥面采用C30防水砼，C25混凝土预制栏杆，伸缩缝采用E-80型弹性伸缩缝。桥面宽度为净-7+2×0.5米（安全带及护栏）桥梁全长45.0米，设计荷载汽-20级、挂车-100，设计交角90度。三、主要工程量本工程主要工程量：Ø100cm钻孔灌注桩4根，13m普通空心板简支梁24根，桥墩盖梁2根，桥台盖梁2根，M10浆砌块第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页石“U”型桥台262.0m3,其余工程量详见施工图工程量汇总表。四、分项工程施工顺序1．分项工程施工顺序根椐本工程特点具体施工顺序如下：主要分项工程施工顺序为：老桥拆除浆砌“U”桥台水中钻孔桩空心板梁预制桥台盖梁、桥墩盖梁空心板梁安装桥面铺装护轮带砼浇筑及栏杆、伸缩缝安装。2．全桥主要项目施工工艺流程图如下：第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页施工准备老桥拆除C20片石砼桥台基础水中钻孔平台搭设预制场地平整浆砌“U”型桥台基础桥墩钻孔桩空心板梁底模及钢筋施工桥台盖梁桥墩盖梁空心板梁预制桥台锥坡空心板梁安装桥面铺装现浇护栏、安全带其它附属工程第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页竣工验收五、进度计划安排1．施工准备：按排10天计划施工时间：2003年10月9日至2003年10月18日2．老桥拆除：按排10天计划施工时间：2003年10月19日至2003年10月28日3．板梁预制场地：按排3天计划施工时间：2003年10月29日至2003年10月31日4．水中钻孔平台：按排7天计划施工时间：2003年10月29日至2003年11月4日5．桥墩桩基、系梁及立柱：按排20天计划施工时间：2003年11月5日至2003年11月24日6．桥台桩基：按排10天计划施工时间：2003年11月11日至2003年11月20日7．墩盖梁、台帽梁施工：按排14天计划施工时间：2003年11月21日至2003年12月4日8．空心板梁预制：按排16天计划施工时间：2003年11月1日至2003年11月16日9．空心板梁安装：按排2天第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页计划施工时间：2003年12月13日至2003年12月14日10．桥面铺装及铰缝：按排4天计划施工时间：2003年12月15日至2003年12月18日11．护栏预制：按排22天计划施工时间：2003年11月1日至2003年11月22日12．伸缩缝、护栏安装及锥坡：按排17天计划施工时间：2003年12月13日至2003年12月29日13．竣工清场：按排2天计划施工时间：2003年12月30日至2003年12月31日第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页六、项目经理部组织机构设置为优质按期完成该桥梁的施工任务，我们将以有水平、有能力、有建造同类桥梁实际经验的领导及施工人员充实进来，组成以项目经理牵头的领导组织机构，对该工程质量、安全、工期进行总体安排及控制。项目经理部拟设项目经理1人，技术负责1人，生产调度1人，项目部内设计划财务、物资设备、技术测量、质量安全、试验办公室五个职能部门。七、施工队设置及劳力安排根椐该桥的工程量，对该座桥设置施工生产总调度一名，主管下设队施工中的质量、安全及每道工序的衔接。同时各下设桩机队长一名（施工人员24人）负责桩基成孔及砼的灌注：砼队长一名（...
