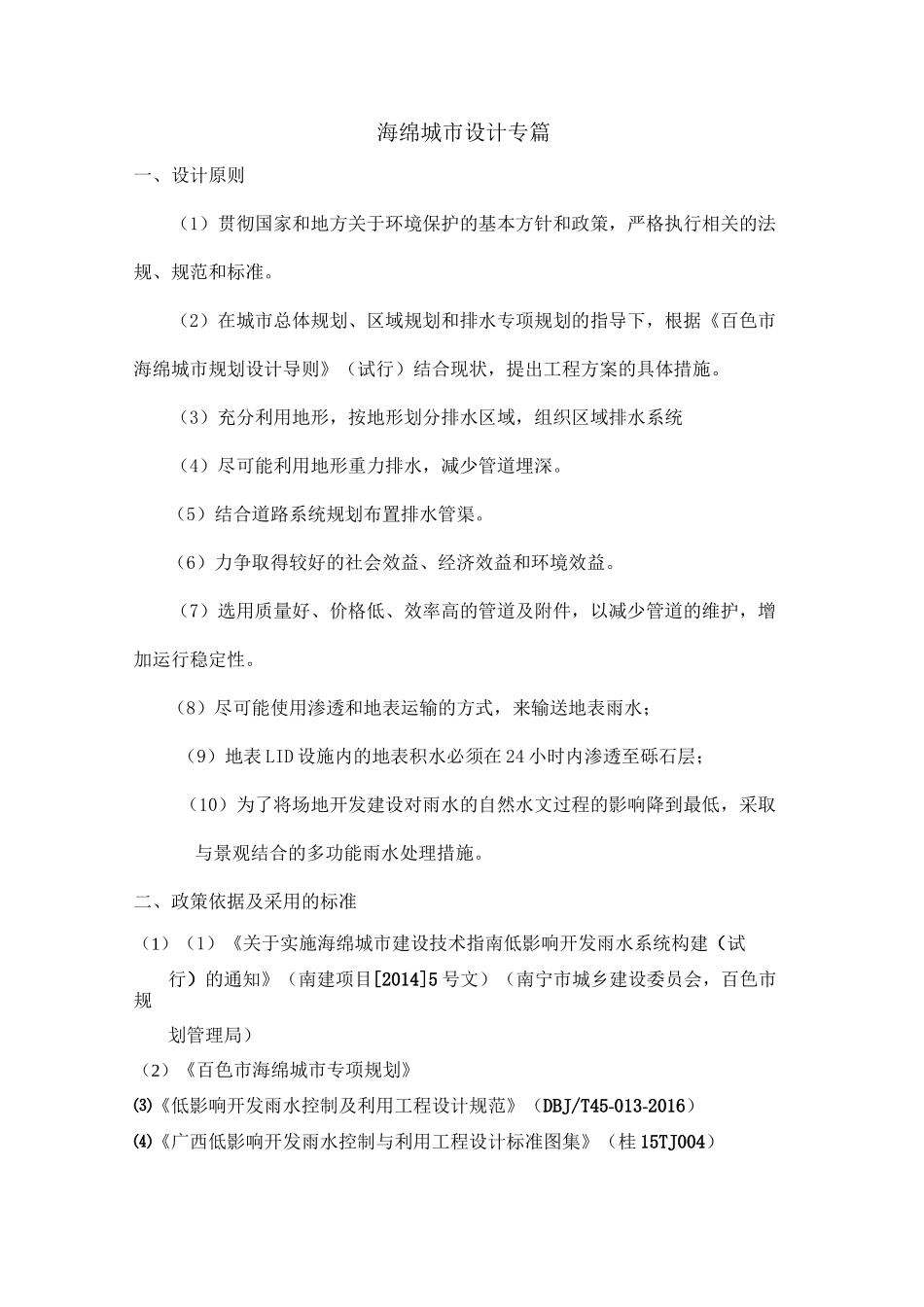

海绵城市设计说明_第1页
1/14
海绵城市设计说明_第2页
2/14
海绵城市设计说明_第3页
3/14
海绵城市设计专篇一、设计原则(1)贯彻国家和地方关于环境保护的基本方针和政策,严格执行相关的法规、规范和标准。(2)在城市总体规划、区域规划和排水专项规划的指导下,根据《百色市海绵城市规划设计导则》(试行)结合现状,提出工程方案的具体措施。(3)充分利用地形,按地形划分排水区域,组织区域排水系统(4)尽可能利用地形重力排水,减少管道埋深。(5)结合道路系统规划布置排水管渠。(6)力争取得较好的社会效益、经济效益和环境效益。(7)选用质量好、价格低、效率高的管道及附件,以减少管道的维护,增加运行稳定性。(8)尽可能使用渗透和地表运输的方式,来输送地表雨水;(9)地表LID设施内的地表积水必须在24小时内渗透至砾石层;(10)为了将场地开发建设对雨水的自然水文过程的影响降到最低,采取与景观结合的多功能雨水处理措施。二、政策依据及采用的标准(1)(1)《关于实施海绵城市建设技术指南低影响开发雨水系统构建(试行)的通知》(南建项目[2014]5号文)(南宁市城乡建设委员会,百色市规划管理局)(2)《百色市海绵城市专项规划》⑶《低影响开发雨水控制及利用工程设计规范》(DBJ/T45-013-2016)⑷《广西低影响开发雨水控制与利用工程设计标准图集》(桂15TJ004)(5)《室外排水设计规范》(GB50014-2006(2016年版))(6)《城镇给水排水技术规范》(GB50788-2012)(7)《建筑与小区雨水控制及利用工程技术规范》(GB50400-2016)(8)《雨水集蓄利用工程技术规范》(GB/T50596-2010)(9)《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)(10)《城市道路工程设计规范》(CJJ37-2012)(11)《城市道路路基设计规范》(CJJ194-2013)(12)《城市道路工程施工质量验收规范》(DBJ50-078-2008)(13)《城市园林绿化评价标准》(GB/T50563-2010)(14)《园林绿化工程施工及验收规范》(CJJ82-2012)三、编制依据及基础资料(1)1:1000地形图;(2)百色市区排水专项规划;(4)项目室外路网地勘资料;四、工程方案技术4.1主要技术标准4.1.1雨水径流标准雨水径流量计算公式:W=10x屮cxhxF(m3)式中W—径流总量(m3)屮c一雨量综合径流系数,屋面采用屮c=0.80;混凝土、花岗岩或沥青路面采用屮c=0.90;透水铺装采用屮c=0.20;绿地采用屮c=0.15。h—设计降雨量(mm)F—汇水面积(ha)4.1.2雨水流量计算雨水流量计算公式:Q二qx屮xF(L/s)采用百色市暴雨强度公式q二2995.381xG+0.620LgP)(乙/s.ha)(t+12.271)0.769式中t—降雨历时(min),t二t]+t2,其中取t1二10min;P—设计重现期,普通地区采用P=3a;屮一管道的综合径流系数,根据管段汇水范围内的地面覆盖种类及相应的径流系数取值,屋面采用屮c二0.80;混凝土、花岗岩或沥青路面采用屮c二0.90;绿地采用屮二0.15;F—管段的汇水面积ha。4.1.3初期弃流量计算初期弃流量计算公式:W尸10®FE)式中Wj—初期雨水弃流总量(m3);8一初期径流厚度(mm),—般屋面取2mm,小区路面取3~5mm,市政道路取4〜8mm。本项目取为5mm;F—汇水面积(ha)。4.1.4雨水渗透量计算WS=aKJAsts(m3)其中Ws—渗透量(m3);a—综合安全系数,一般取0.5〜0.6;K—渗透系数,本工程所采用低影响开发措施下均配置种植土,故按种植土取值K=3.61x10-6;J—水力坡度,一般取1;As—有效渗透面积(m2);ts一渗透时间(s),本工程计算采用渗透时间ts=2h。4.1.5管渠水力计算水力计算公式:Q二VXAV二-•R2/3•I1/2n式中:Q—设计流量(m3/s);V—设计流速(m/s);A—过水断面面积(m);R—水力半径(m);I—水力坡降;n—粗糙系数,混凝土雨水管(满流)取n二0.013;HDPE双壁波纹管(非满流)取n二0.01。4.2总体控制指标4.2.1径流总量控制率根据项目规划条件通知书,本项目属于新建项目,按项目新建工作总体要求,区域雨水控制率不低于76%,即设计降雨量为26.29mm。百色市多年平均径流总量控制率对应的设计降雨量如表4-1所示。表4-1百色市多年平均径流总量控制率对应的设计降雨量多年平均径流总量控制率60%70%75%80%85%设计降雨量(mm)16.322.025.230.236.84.2.2年径流污染削减率年径流污染削减率不低于50%。五、工程方案设计5.1方案设计思路针对...
