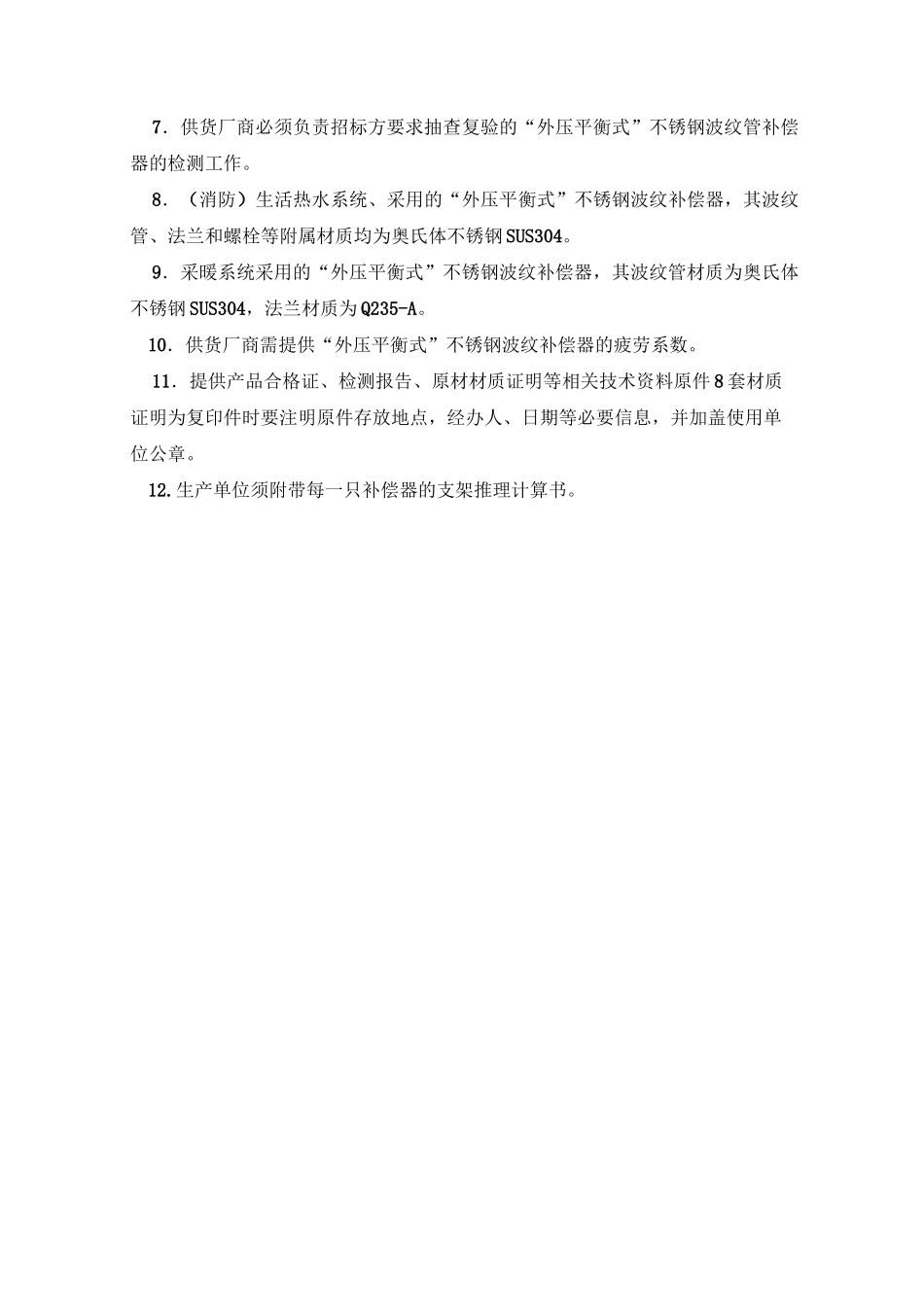

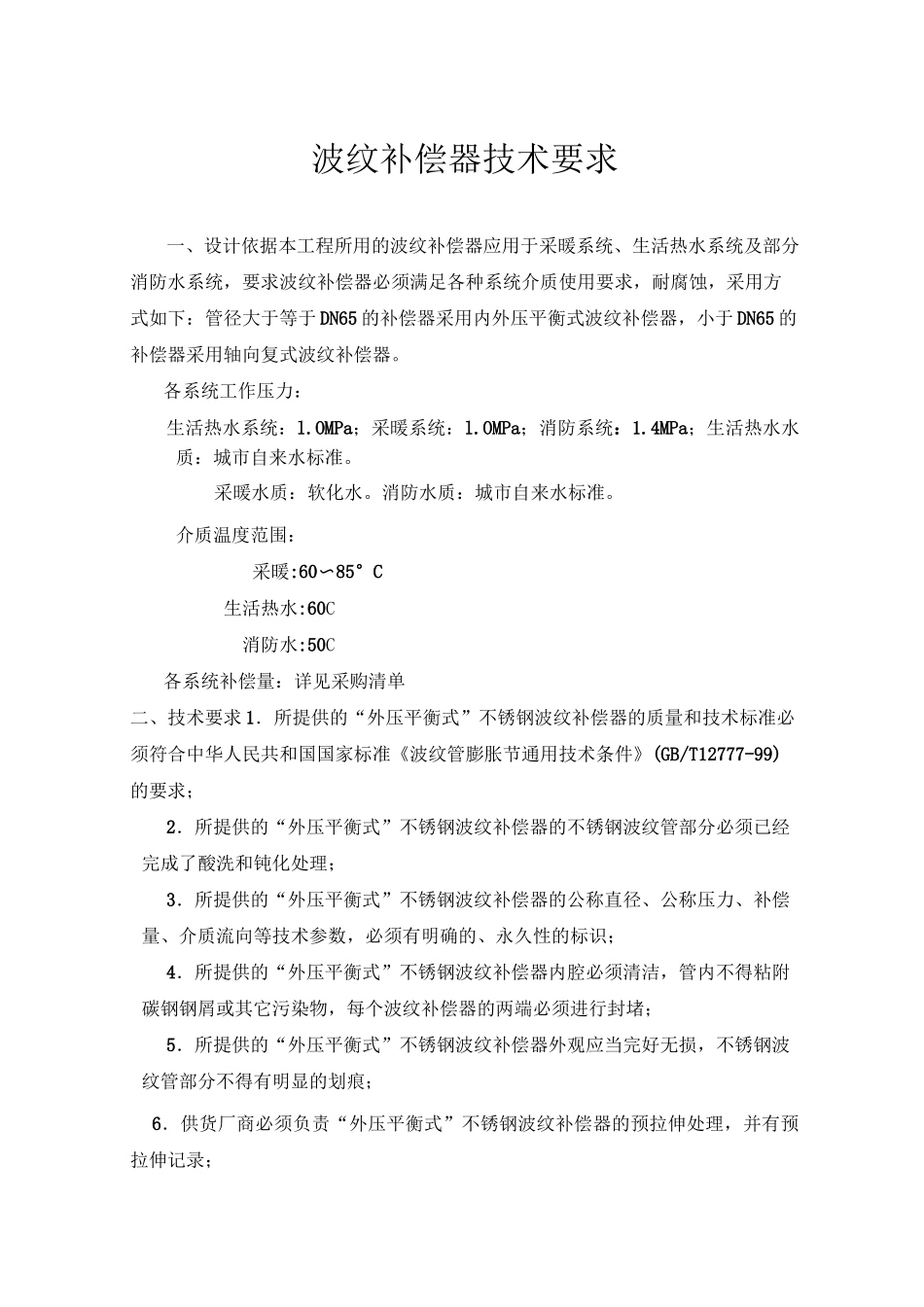

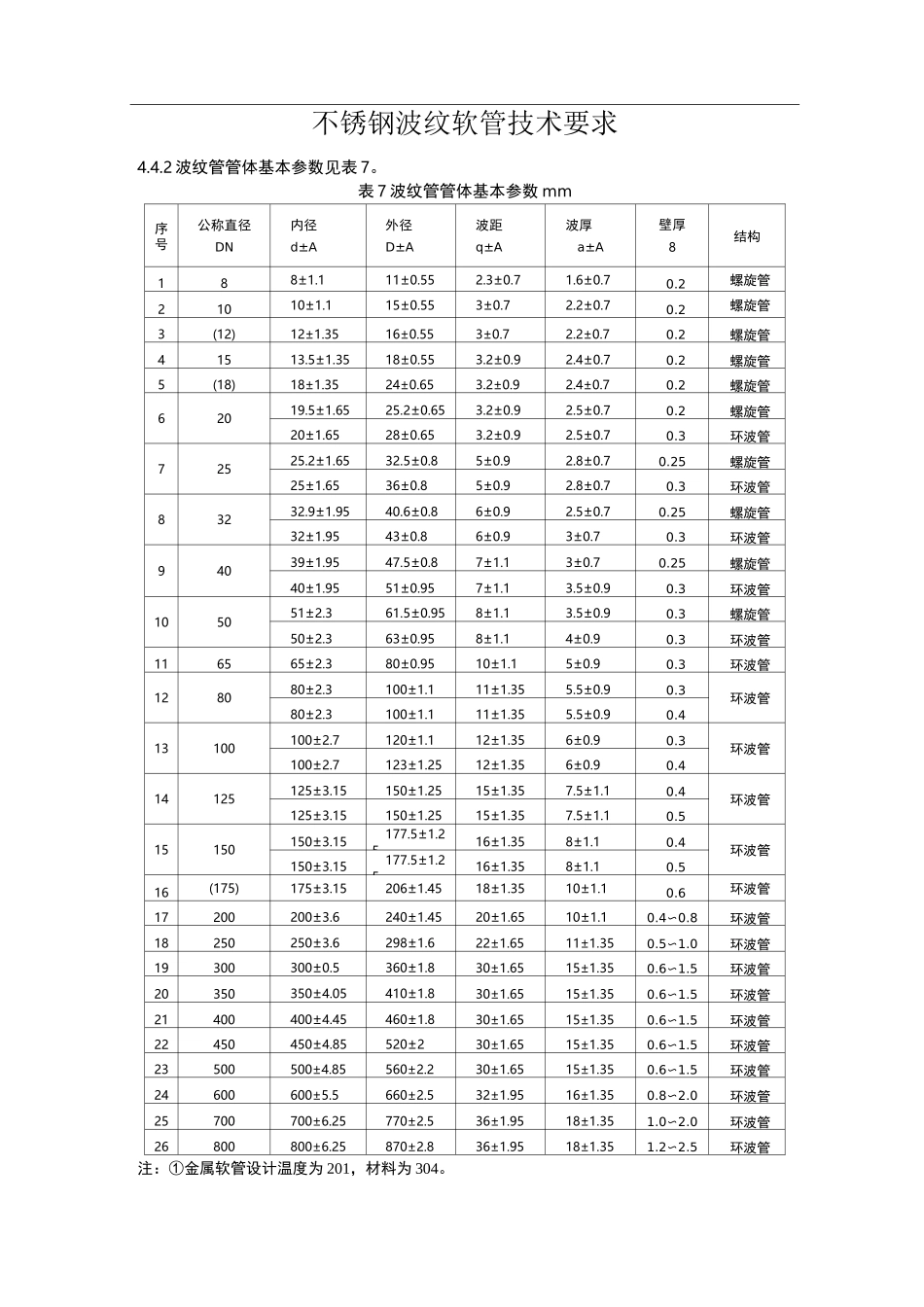

波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。各系统工作压力：生活热水系统：l.OMPa；采暖系统：l.OMPa；消防系统：1.4MPa；生活热水水质：城市自来水标准。采暖水质：软化水。消防水质：城市自来水标准。介质温度范围：采暖:60〜85°C生活热水:60C消防水:50C各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。8．（消防）生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。12.生产单位须附带每一只补偿器的支架推理计算书。不锈钢波纹软管技术要求4.4.2波纹管管体基本参数见表7。表7波纹管管体基本参数mm序号公称直径DN内径d±A外径D±A波距q±A波厚a±A壁厚8结构188±1.111±0.552.3±0.71.6±0.70.2螺旋管21010±1.115±0.553±0.72.2±0.70.2螺旋管3(12)12±1.3516±0.553±0.72.2±0.70.2螺旋管41513.5±1.3518±0.553.2±0.92.4±0.70.2螺旋管5(18)18±1.3524±0.653.2±0.92.4±0.70.2螺旋管62019.5±1.6525.2±0.653.2±0.92.5±0.70.2螺旋管20±1.6528±0.653.2±0.92.5±0.70.3环波管72525.2±1.6532.5±0.85±0.92.8±0.70.25螺旋管25±1.6536±0.85±0.92.8±0.70.3环波管83232.9±1.9540.6±0.86±0.92.5±0.70.25螺旋管32±1.9543±0.86±0.93±0.70.3环波管94039±1.9547.5±0.87±1.13±0.70.25螺旋管40±1.9551±0.957±1.13.5±0.90.3环波管105051±2.361.5±0.958±1.13.5±0.90.3螺旋管50±2.363±0.958±1.14±0.90.3环波管116565±2.380±0.9510±1.15±0.90.3环波管128080±2.3100±1.111±1.355.5±0.90.3环波管80±2.3100±1.111±1.355.5±0.90.413100100±2.7120±1.112±1.356±0.90.3环波管100±2.7123±1.2512±1.356±0.90.414125125±3.15150±1.2515±1.357.5±1.10.4环波管125±3.15150±1.2515±1.357.5±1.10.515150150±3.15177.5±1.2516±1.358±1.10.4环波管150±3.15177.5±1.2516±1.358±1.10.516(175)175±3.15206±1.4518±1.3510±1.10.6环波管17200200±3.6240±1.4520±1.6510±1.10.4〜0.8环波管18250250±3.6298±1.622±1.6511±1.350.5〜1.0环波管19300300±0.5360±1.830±1.6515±1.350.6〜1.5环波管20350350±4.05410±1.830±1.6515±1.350.6〜1.5环波管21400400±4.45460±1.830±1.6515±1.350.6〜1.5环波管22450450±4.85520±230±1.6515±1.350.6〜1.5环波管23500500±4.85560±2.230±1.6515±1.350.6〜1.5环波管24600600±5.5660±2.532±1.9516±1.350.8〜2.0环波管25700700±6.25770±2.536±1.9518±1.351.0〜2.0环波管268...
