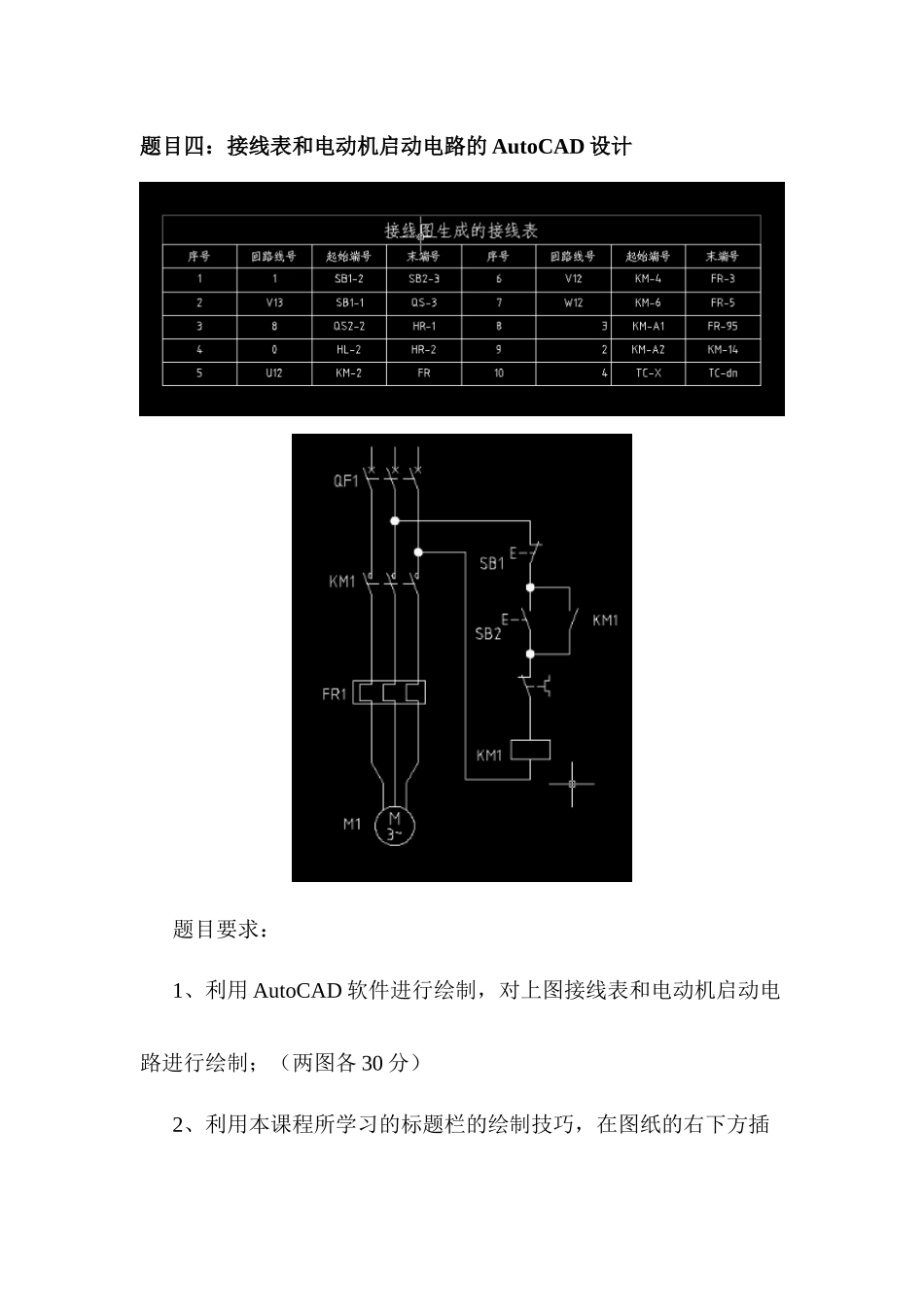

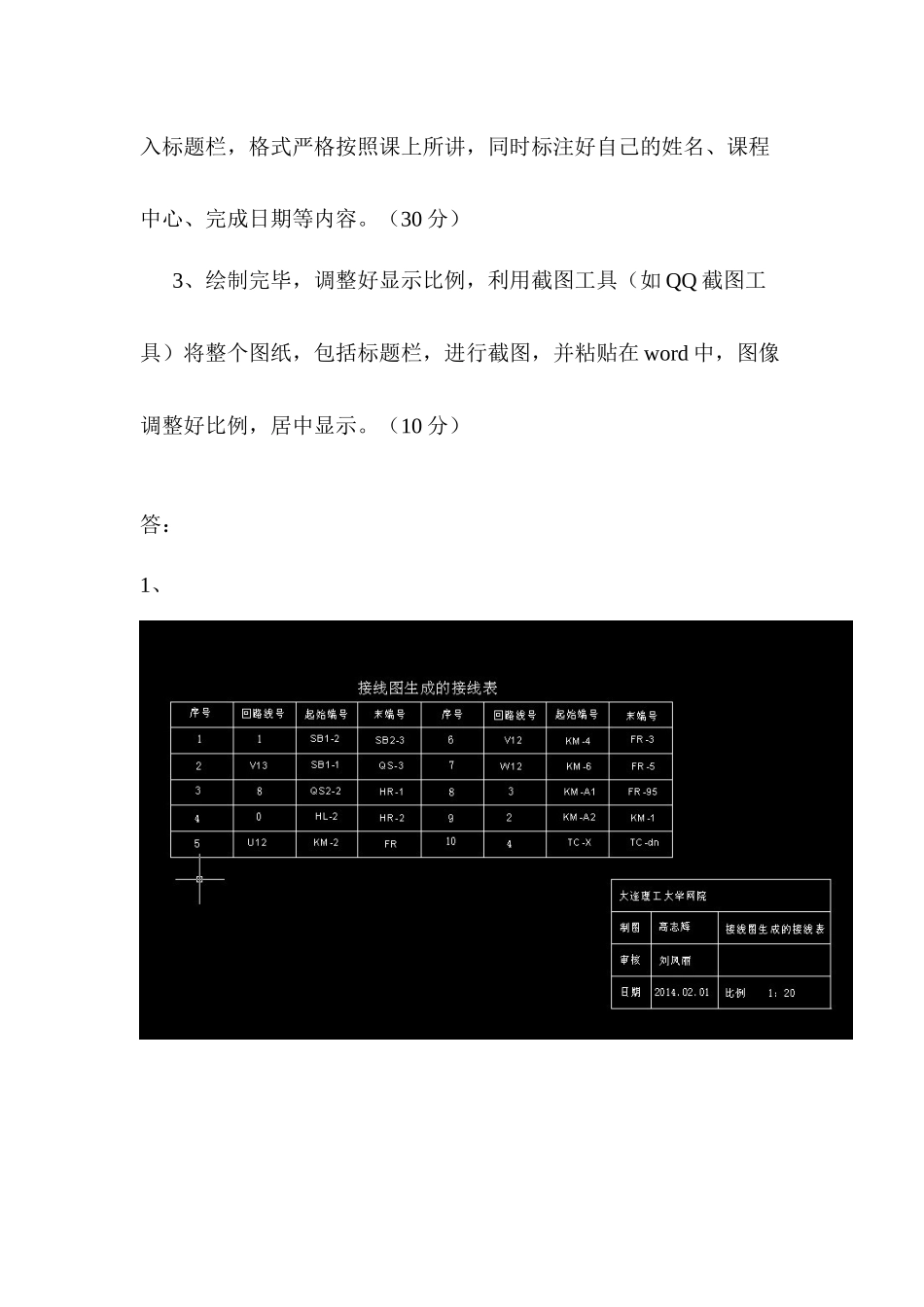

网络教育学院《电气制图与CAD》课程设计题目:接线表和电动机启动电路的AutoCAD设计学习中心:层次:专业:电力系统自动化技术年级:2013年秋季学号:学生:辅导教师:完成日期:2014年2月日题目四:接线表和电动机启动电路的AutoCAD设计题目要求:1、利用AutoCAD软件进行绘制,对上图接线表和电动机启动电路进行绘制;(两图各30分)2、利用本课程所学习的标题栏的绘制技巧,在图纸的右下方插入标题栏,格式严格按照课上所讲,同时标注好自己的姓名、课程中心、完成日期等内容。(30分)3、绘制完毕,调整好显示比例,利用截图工具(如QQ截图工具)将整个图纸,包括标题栏,进行截图,并粘贴在word中,图像调整好比例,居中显示。(10分)答:1、2、学习本课程的心得:学习并掌握利用AutoCAD软件进行表格及电路图的绘制,重点掌握常用电气符号的绘制及图块的生成方法,掌握文字样式的设置方法,并掌握标题栏图块的建立方法,并注意相关字体及尺寸,严格按照国家标准来绘制;熟练掌握创建块命令,熟练基本的复制、剪切命令;增强画图的便利性。【说明】1、关于作业具体要求从五个题目中任选一个进行作答,保留所选题目的作业要求,删除其余四个题目内容及高亮显示的【说明】内容,作业以截图的形式存于.doc格式的word文档中。2、关于封面及正文格式要求题目名称为自己所选题目的名称,字体为宋体加黑,字号为小一;姓名、奥鹏卡号、学习中心等字体为宋体,字号为小三号。作业正文内容统一采用宋体,字号为小四,1.25倍行距。3、关于作业提交具体要求:1)大作业上交时文件名写法为:[姓名奥鹏卡号学习中心](如:戴卫东101410013979浙江台州奥鹏学习中心[1]VIP);2)以附件形式上交离线作业(附件的大小限制在10M以内),选择已完成的作业(注意命名),点提交即可。如下图所示:3)截止时间:2014年3月4日前。4)有问题请及时通过论坛的形式与老师进行沟通,论坛帖子内容请勿涉及到作业内容。4、注意事项:要求同学认真独立完成作业,不准抄袭其他网站或者请人代做,如有雷同作业,以0分记。
