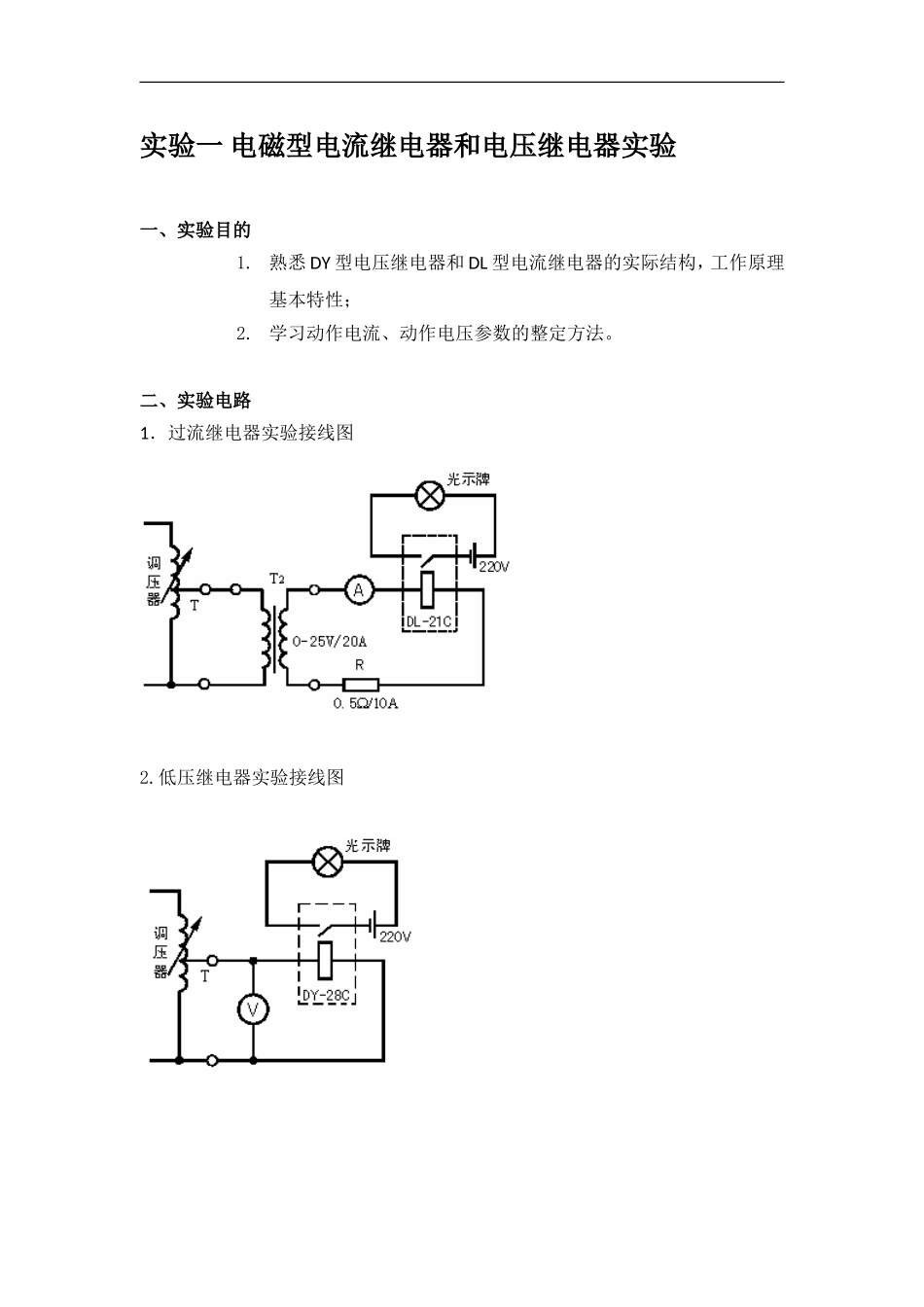

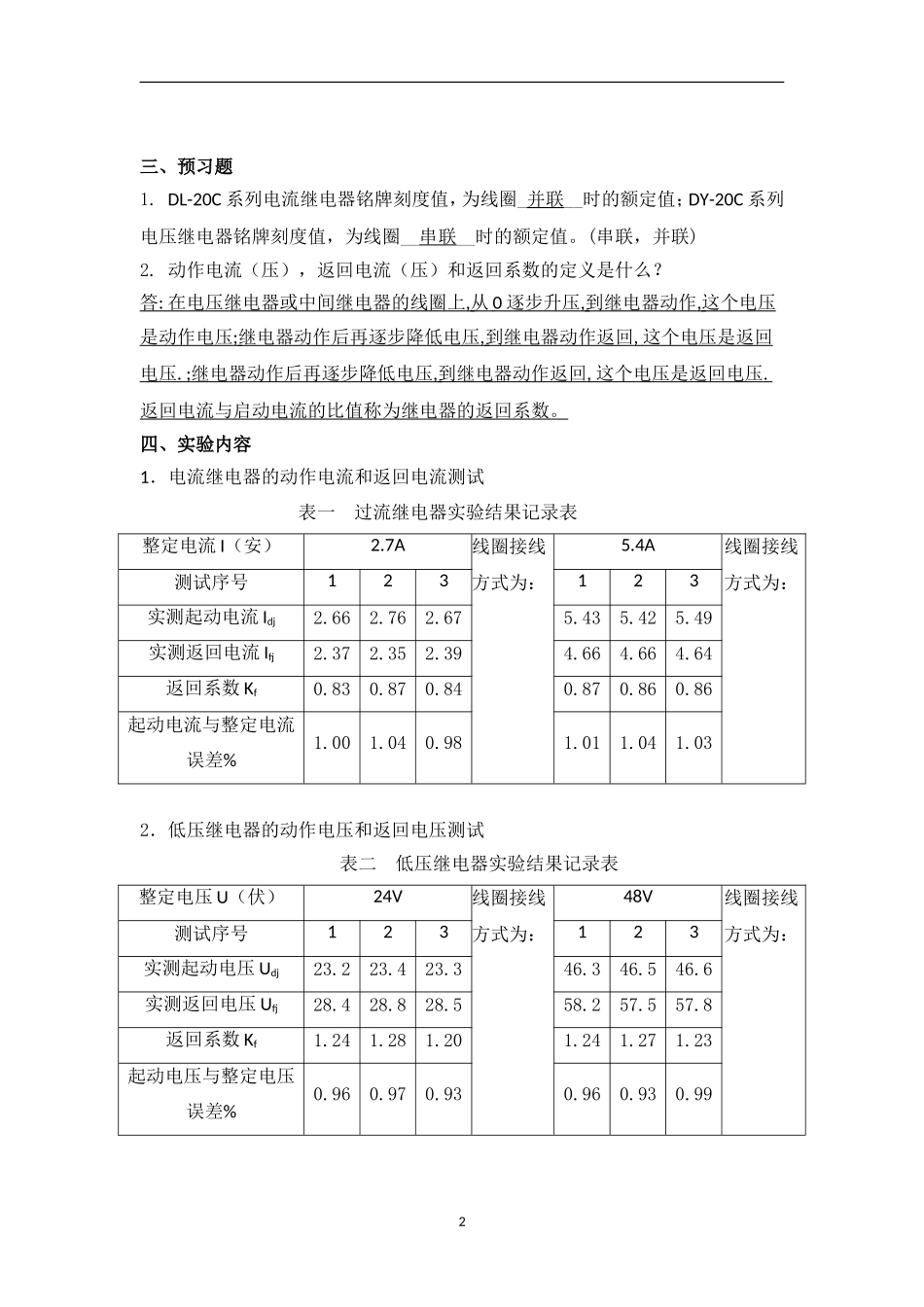

实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DY型电压继电器和DL型电流继电器的实际结构，工作原理基本特性；2.学习动作电流、动作电压参数的整定方法。二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1.DL-20C系列电流继电器铭牌刻度值，为线圈_并联__时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈__串联__时的额定值。(串联，并联)2.动作电流（压），返回电流（压）和返回系数的定义是什么？答:在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.;继电器动作后再逐步降低电压,到继电器动作返回,这个电压是返回电压.返回电流与启动电流的比值称为继电器的返回系数。四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流I（安）2.7A线圈接线方式为：5.4A线圈接线方式为：测试序号123123实测起动电流Idj2.662.762.675.435.425.49实测返回电流Ifj2.372.352.394.664.664.64返回系数Kf0.830.870.840.870.860.86起动电流与整定电流误差%1.001.040.981.011.041.032．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表整定电压U（伏）24V线圈接线方式为：48V线圈接线方式为：测试序号123123实测起动电压Udj23.223.423.346.346.546.6实测返回电压Ufj28.428.828.558.257.557.8返回系数Kf1.241.281.201.241.271.23起动电压与整定电压误差%0.960.970.930.960.930.992五、实验仪器设备设备名称使用仪器名称EPL-20A变压器及单相可调电源EPL-04继电器（一）—DL-21C电流继电器EPL-12交流电流表控制屏EPL-11直流电源及母线EPL-13光示牌EPL-05继电器（二）—DY-28C电压继电器EPL-11交流电压表六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：电流继电器是过流动作，只可以在小于整定值后的时候才返回；避免电流在整定值附近时，会导致继电器频繁启动返回的情况，一般就要设一个返回值，比如所0.96，电流小于0.96的时候才返回。所以返回值必须要小于1。2．返回系数在设计继电保护装置中有何重要用途？答：不可以动作的继电器能够及时返回，让正常运行的部分系统不会被切除。3.实验的体会和建议①在连接继电器线圈的时候,将其接入交流回路中,而对应的触点接入直流回路中,触电线圈中的电流电压大小决定其动作,不能接反.②在实验过程中一定要注意安全,在进行接线的时候,应该把电源关掉,确保安全可靠.实验二电磁型时间继电器和中间继电器实验3一、实验目的1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性。2.掌握时间继电器和中间继电器的的测试和调整方法；二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图4三、预习题影响起动电压、返回电压的因素是什么？答：是相关电阻的大小。四、实验内容1．时间继电器的动作电流和返回电流测试表一时间继电器动作电压、返回电压测试测量值为额定电压的%动作电压Ud（V）8237.3返回电压Uf（V）1152．时间继电器的动作时间测定表二时间继电器动作时间测定测量值整定值t(s)1230.250.26130.26090.26030.750.73830.76330.750211.010.981.083．中间继电器测试表三中间继电器动作时间实验记录表动作电压Udj（V）返回电压Ufj（V）动作时间t（ms）1204518.6五、实验仪器设备设备名称使用仪器名称EPL-13光示牌5EPL-14按钮及电阻盘EPL-12电秒表、相位仪控制屏EPL-11直流电源及母线EPL-19直流电压表EPL-06继电器（四）—DZ-31B中间继电器EPL-05继电器（二）—DS-21C时间继电器六、问题与思考1．根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？答：用来实现触点延时接通或断开的控制电器，在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器。2．发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？答：静态中间继电器，电磁式（一般）中间继电器、延时中间继电器、带保持中间继电器、交流中间继电器、大容量中间继...
