80m3液化石油储罐结构设计及焊接工艺设计VIP免费

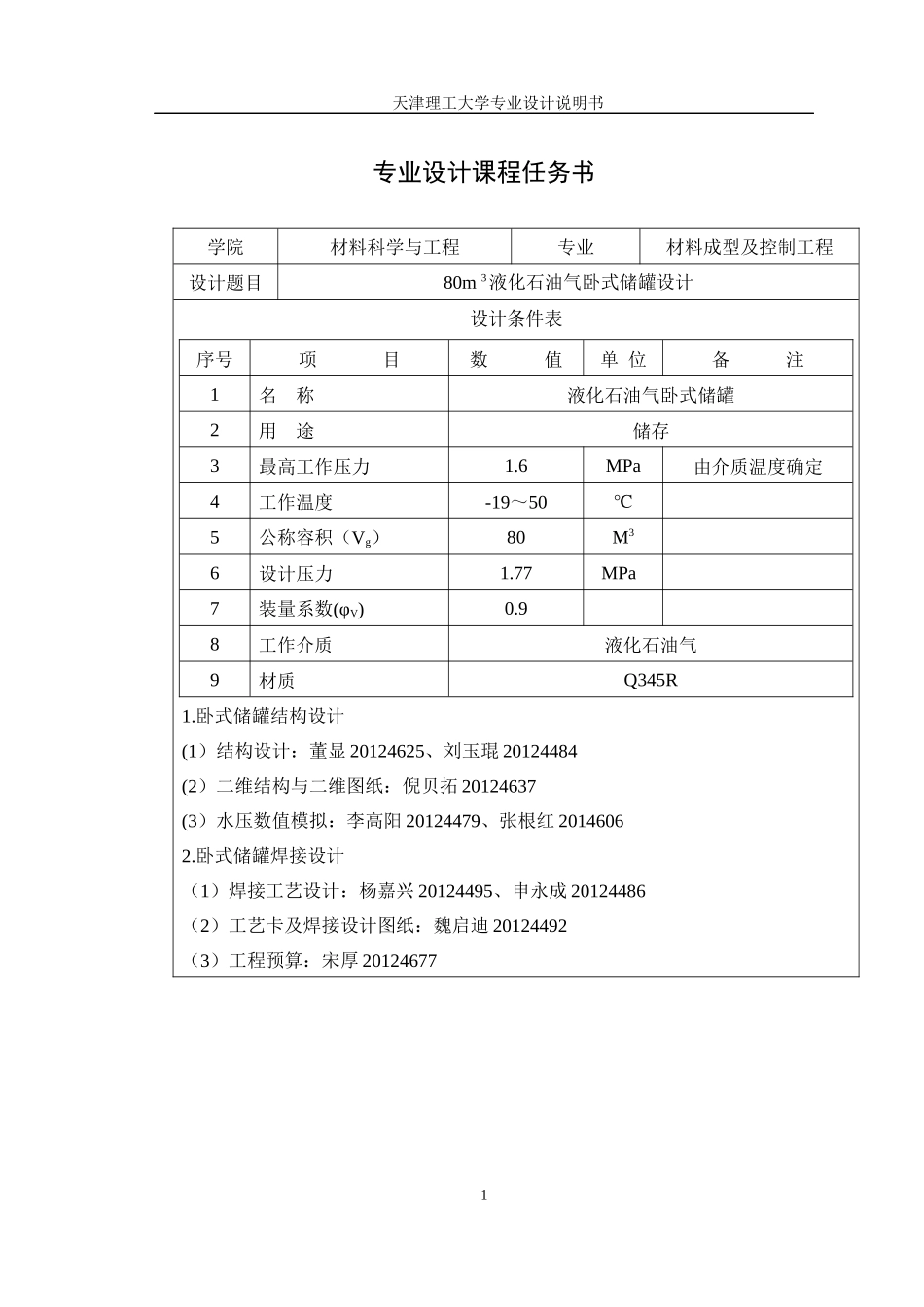

80m3液化石油储罐结构设计及焊接工艺设计_第1页
1/85

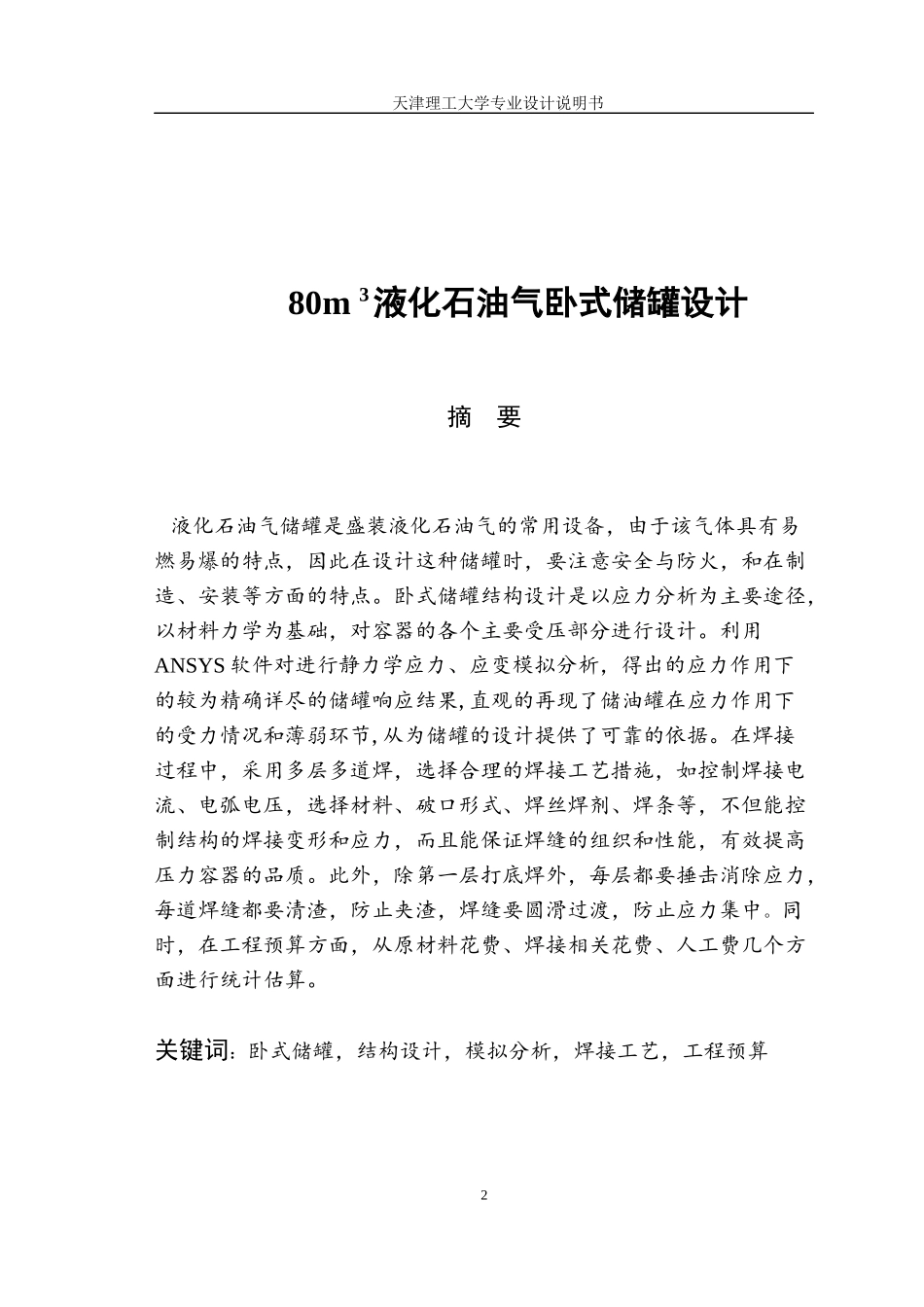

80m3液化石油储罐结构设计及焊接工艺设计_第2页
2/85

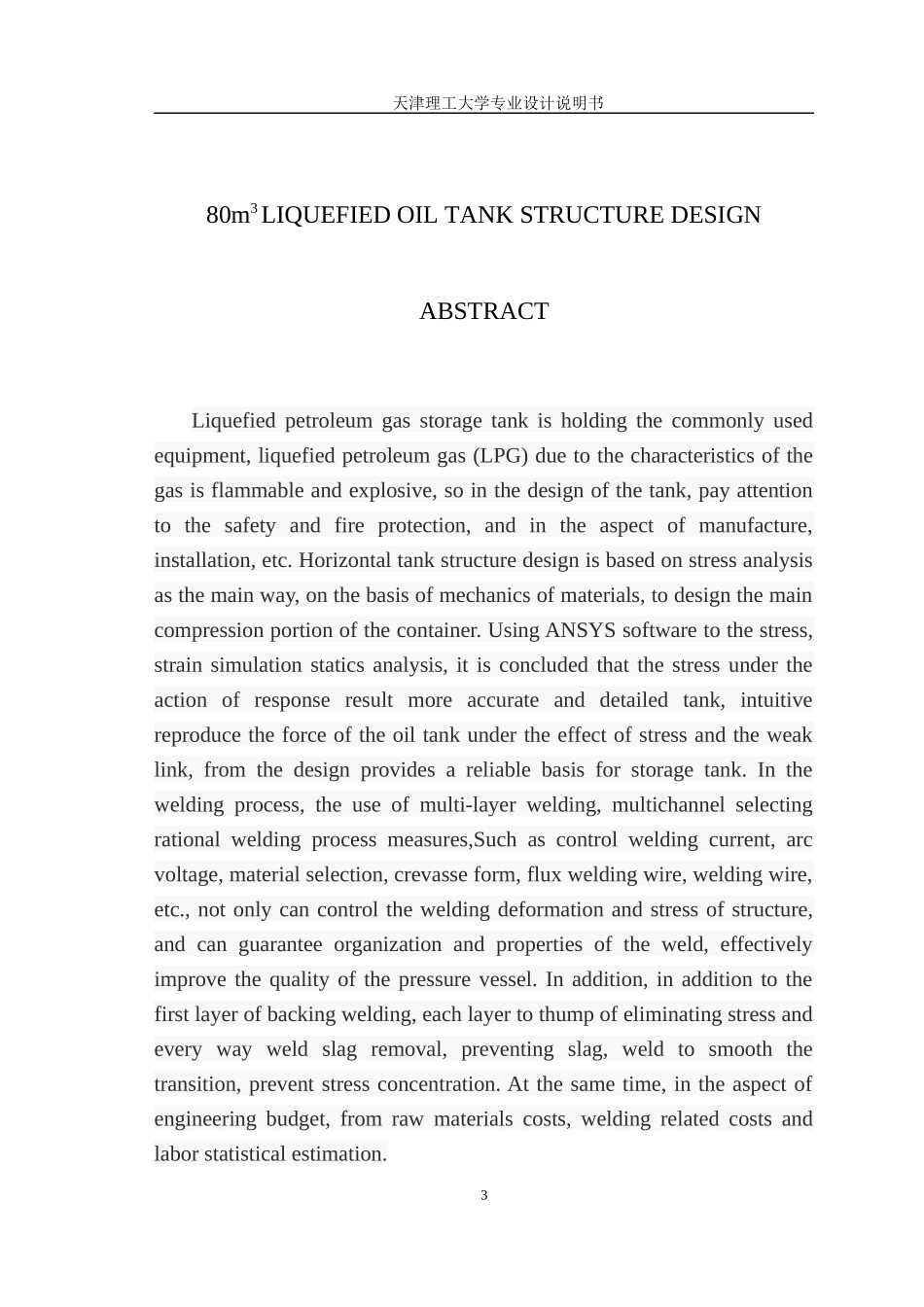

80m3液化石油储罐结构设计及焊接工艺设计_第3页
3/85
天津理工大学专业设计说明书专业设计课程任务书学院材料科学与工程专业材料成型及控制工程设计题目80m3液化石油气卧式储罐设计设计条件表序号项目数值单位备注1名称液化石油气卧式储罐2用途储存3最高工作压力1.6MPa由介质温度确定4工作温度-19~50℃5公称容积(Vg)80M36设计压力1.77MPa7装量系数(φV)0.98工作介质液化石油气9材质Q345R1.卧式储罐结构设计(1)结构设计:董显20124625、刘玉琨20124484(2)二维结构与二维图纸:倪贝拓20124637(3)水压数值模拟:李高阳20124479、张根红20146062.卧式储罐焊接设计(1)焊接工艺设计:杨嘉兴20124495、申永成20124486(2)工艺卡及焊接设计图纸:魏启迪20124492(3)工程预算:宋厚201246771天津理工大学专业设计说明书80m3液化石油气卧式储罐设计摘要液化石油气储罐是盛装液化石油气的常用设备,由于该气体具有易燃易爆的特点,因此在设计这种储罐时,要注意安全与防火,和在制造、安装等方面的特点。卧式储罐结构设计是以应力分析为主要途径,以材料力学为基础,对容器的各个主要受压部分进行设计。利用ANSYS软件对进行静力学应力、应变模拟分析,得出的应力作用下的较为精确详尽的储罐响应结果,直观的再现了储油罐在应力作用下的受力情况和薄弱环节,从为储罐的设计提供了可靠的依据。在焊接过程中,采用多层多道焊,选择合理的焊接工艺措施,如控制焊接电流、电弧电压,选择材料、破口形式、焊丝焊剂、焊条等,不但能控制结构的焊接变形和应力,而且能保证焊缝的组织和性能,有效提高压力容器的品质。此外,除第一层打底焊外,每层都要捶击消除应力,每道焊缝都要清渣,防止夹渣,焊缝要圆滑过渡,防止应力集中。同时,在工程预算方面,从原材料花费、焊接相关花费、人工费几个方面进行统计估算。关键词:卧式储罐,结构设计,模拟分析,焊接工艺,工程预算2天津理工大学专业设计说明书80m3LIQUEFIEDOILTANKSTRUCTUREDESIGNABSTRACTLiquefiedpetroleumgasstoragetankisholdingthecommonlyusedequipment,liquefiedpetroleumgas(LPG)duetothecharacteristicsofthegasisflammableandexplosive,sointhedesignofthetank,payattentiontothesafetyandfireprotection,andintheaspectofmanufacture,installation,etc.Horizontaltankstructuredesignisbasedonstressanalysisasthemainway,onthebasisofmechanicsofmaterials,todesignthemaincompressionportionofthecontainer.UsingANSYSsoftwaretothestress,strainsimulationstaticsanalysis,itisconcludedthatthestressundertheactionofresponseresultmoreaccurateanddetailedtank,intuitivereproducetheforceoftheoiltankundertheeffectofstressandtheweaklink,fromthedesignprovidesareliablebasisforstoragetank.Intheweldingprocess,theuseofmulti-layerwelding,multichannelselectingrationalweldingprocessmeasures,Suchascontrolweldingcurrent,arcvoltage,materialselection,crevasseform,fluxweldingwire,weldingwire,etc.,notonlycancontroltheweldingdeformationandstressofstructure,andcanguaranteeorganizationandpropertiesoftheweld,effectivelyimprovethequalityofthepressurevessel.Inaddition,inadditiontothefirstlayerofbackingwelding,eachlayertothumpofeliminatingstressandeverywayweldslagremoval,preventingslag,weldtosmooththetransition,preventstressconcentration.Atthesametime,intheaspectofengineeringbudget,fromrawmaterialscosts,weldingrelatedcostsandlaborstatisticalestimation.3天津理工大学专业设计说明书KEYWORDS:Horizontaltank,Structuredesign,Simulationanalysis,Weldingprocess,Projectbudg4第1页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共85页专业设计课程任务书...................................................................................................1摘要.........................................................................................................................
