酒店卫星有线电视系统VIP免费

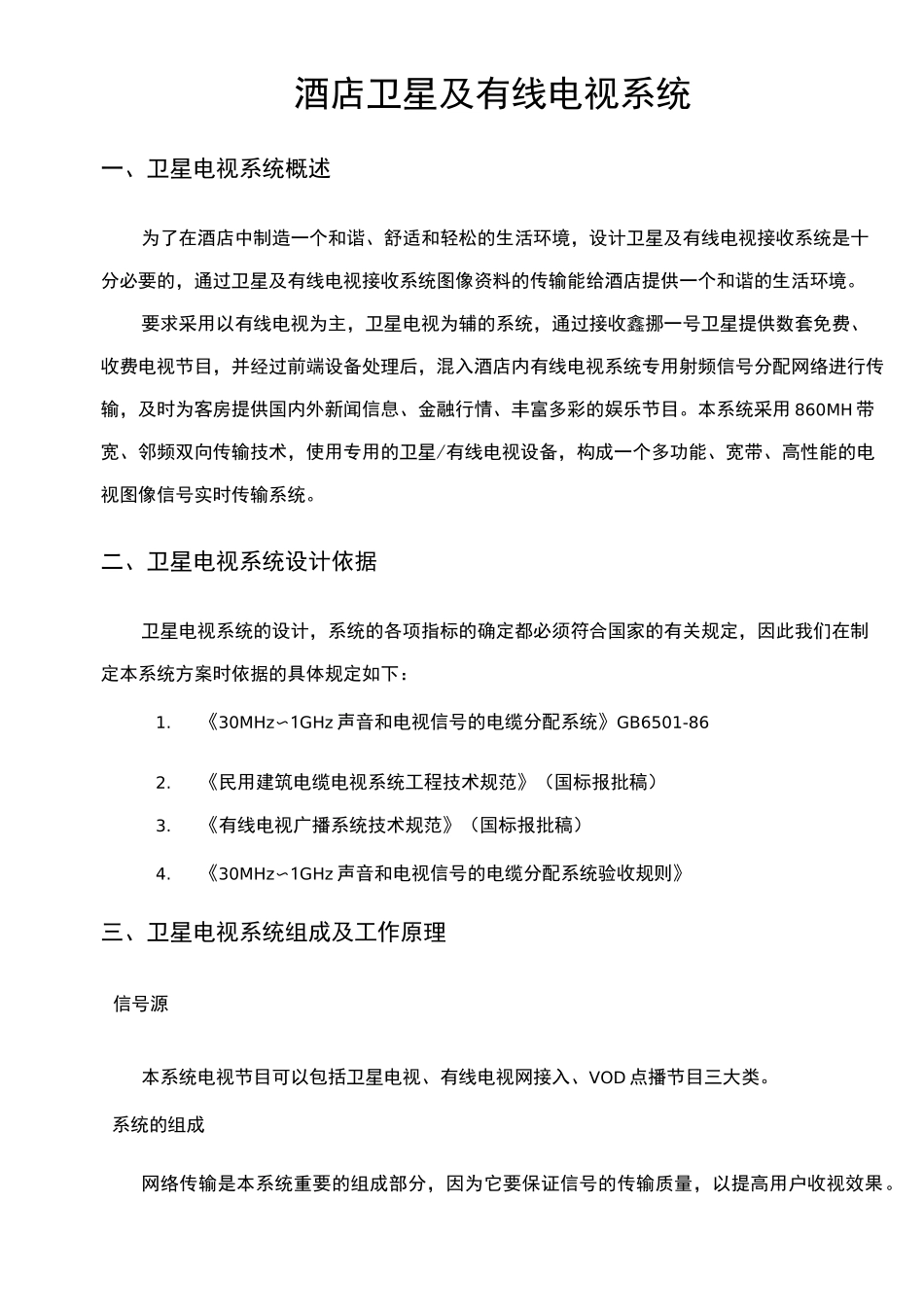

酒店卫星及有线电视系统一、卫星电视系统概述为了在酒店中制造一个和谐、舒适和轻松的生活环境，设计卫星及有线电视接收系统是十分必要的，通过卫星及有线电视接收系统图像资料的传输能给酒店提供一个和谐的生活环境。要求采用以有线电视为主，卫星电视为辅的系统，通过接收鑫挪一号卫星提供数套免费、收费电视节目，并经过前端设备处理后，混入酒店内有线电视系统专用射频信号分配网络进行传输，及时为客房提供国内外新闻信息、金融行情、丰富多彩的娱乐节目。本系统采用860MH带宽、邻频双向传输技术，使用专用的卫星/有线电视设备，构成一个多功能、宽带、高性能的电视图像信号实时传输系统。二、卫星电视系统设计依据卫星电视系统的设计，系统的各项指标的确定都必须符合国家的有关规定，因此我们在制定本系统方案时依据的具体规定如下：1.《30MHz〜1GHz声音和电视信号的电缆分配系统》GB6501-862.《民用建筑电缆电视系统工程技术规范》（国标报批稿）3.《有线电视广播系统技术规范》（国标报批稿）4.《30MHz〜1GHz声音和电视信号的电缆分配系统验收规则》三、卫星电视系统组成及工作原理信号源本系统电视节目可以包括卫星电视、有线电视网接入、VOD点播节目三大类。系统的组成网络传输是本系统重要的组成部分，因为它要保证信号的传输质量，以提高用户收视效果。网络传输有四个部分组成：1线路传输网络的传输电缆是采用75欧姆同轴电缆，电缆在信号传输时，信号的幅度将有所衰减，主要有三种，其一是随着传输电缆长度的增加，幅度将衰减。其二是电缆的衰减量与频率的平方根成正比。其三是电缆的衰减量随温度升高而增加。2干线放大器其作用是把经过干线传输衰减的信号进行放大，以提高信号的幅度，增加信号的传输距离。但干线放大器对电缆的补偿范围是有一定限制的，因为如幅度补偿过大将引起图象失真，而幅度补偿太小，图象将有雪花产生，所以网络的设计就是要用户能正常收看的最佳电平。而且干线放大器的信号放大还将引起系统交调和互调指标下降。4分支，分配器分配器是用来分配高频信号的部件，它的作用有两个：一是将一种信号功率平均分配给几路（通常是分为二路、三路、四路和六路）；二是可将二路、三路、四路或六路信号混合起来。但第一种用途是其主要作用。分配器的分配损耗二分配W4dB、三分配W、四分配W8dB。分支器的基本原理是一个定向耦合器再加上分配器，分支器一般是串接在线路中，它与分配器的区别在于，分支器是从电缆中取出一小部分功率提供给用户，而大部分功率继续向后面传输，而分配器是平均分配线缆的功率，以达到上下层用户信号均匀传输。分支器的性能主要有二种损耗，即：插入损耗和分支损耗，插入损耗是干线输入端到干线输出端的传输损耗，分支损耗是干线输入端到分支输出端之间的损耗。分支器的隔离主要有二种，分支输出端之间的相互影响程度和分支输出端与干线输出端之间的相互影响程度。5用户终端：是网络系统与用户电视机相连的部件，面板上有双孔输出(TV、FM),用户终端一般要衰减2dB。四、卫星电视系统的设计系统的技术指标根据《有线电视广播系统技术规范》GY/T106-1999的规范要求，下行网络传输的主要技术指标为：序号项目电视广播1系统输出口电平(dBV)60~80系统输出口频道间载波电平差任意频道间(dB)<10W8（任意60MHz内）相邻频道间(dB)<3伴音对图像dB)T7±3(邻频传输系统-7~-20其他)3频道内幅度/频率特性(dB)任意频道幅度变化范围为i2(以载频加为基准)，在任何频率范围内，幅度变化不大于4载噪比(dB)±43（B=5载波互调比(dB)±57(对电视频道的单频干扰±54(电视频道内单频互调干扰6载波复合二次差拍比(dB)±547交扰调制比(dB)±46+10lg(N-l)(式中N为电视频道数)8载波父流声比(%)<39载波复合一次差拍比(dB)±5410色/亮度时延差(ns)<100系统的指标分配是为了确定系统各部分之间接口标准，以此标准来决定系统的设备选型和设备的工作状态，根据本系统的规模和网络特点，确定系统的指标分配如下：项目系统、JJU前端分配网络C/N(DB)48CM(DB)47CSO(DB)55CTB(DB)55环境条件及功能要求1.用户要求和广播状态：根据上海市所能接收到的信号及其质量和发展规...
