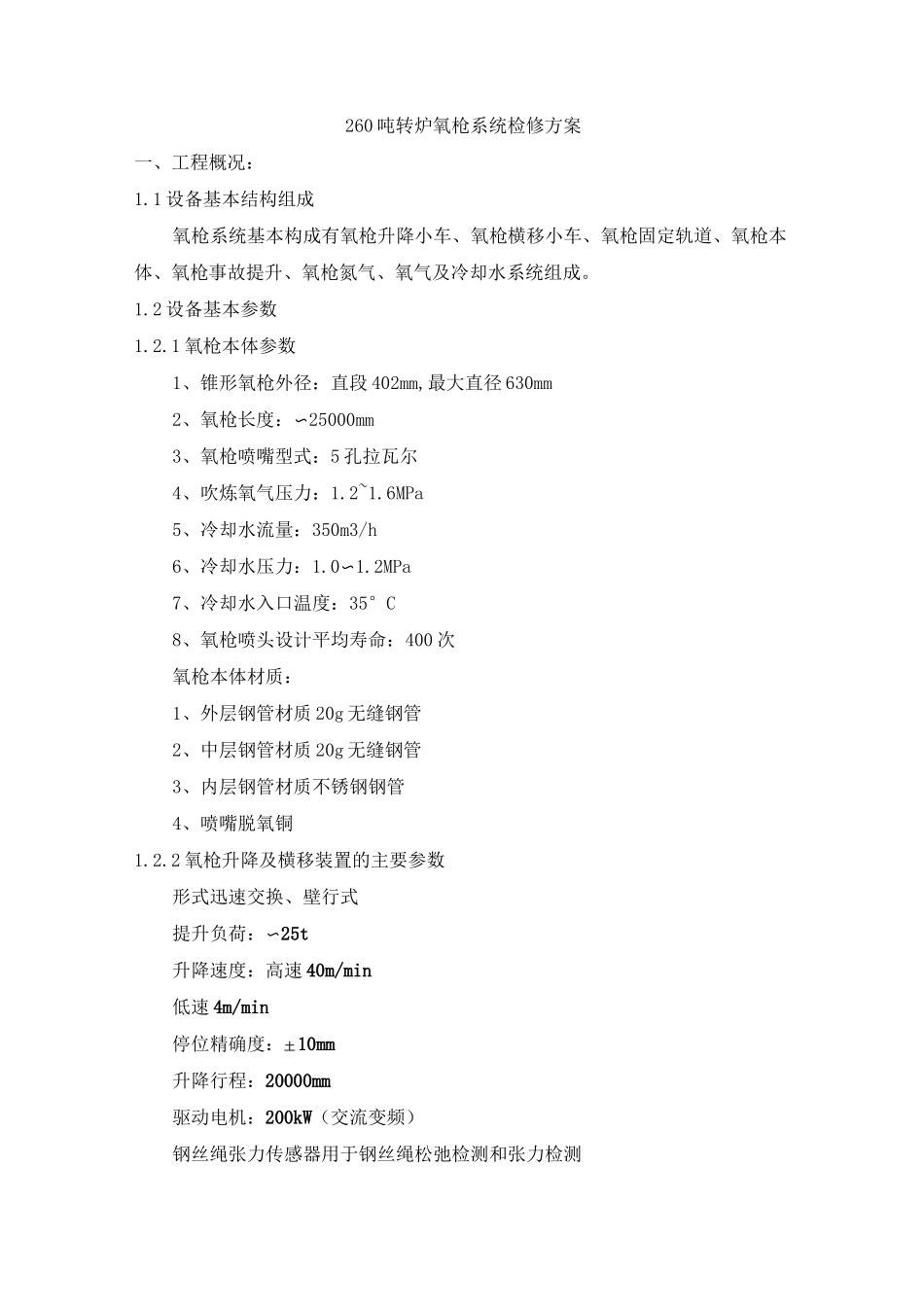

260吨转炉氧枪系统检修方案一、工程概况：1.1设备基本结构组成氧枪系统基本构成有氧枪升降小车、氧枪横移小车、氧枪固定轨道、氧枪本体、氧枪事故提升、氧枪氮气、氧气及冷却水系统组成。1.2设备基本参数1.2.1氧枪本体参数1、锥形氧枪外径：直段402mm,最大直径630mm2、氧枪长度：〜25000mm3、氧枪喷嘴型式：5孔拉瓦尔4、吹炼氧气压力：1.2~1.6MPa5、冷却水流量：350m3/h6、冷却水压力：1.0〜1.2MPa7、冷却水入口温度：35°C8、氧枪喷头设计平均寿命：400次氧枪本体材质：1、外层钢管材质20g无缝钢管2、中层钢管材质20g无缝钢管3、内层钢管材质不锈钢钢管4、喷嘴脱氧铜1.2.2氧枪升降及横移装置的主要参数形式迅速交换、壁行式提升负荷：〜25t升降速度：高速40m/min低速4m/min停位精确度：土10mm升降行程：20000mm驱动电机：200kW（交流变频）钢丝绳张力传感器用于钢丝绳松弛检测和张力检测型号：530-20t最小分度数：1.7kg数量4个制动器YWB630-3000-6300HR、WL1.3设备功能一座转炉设两根氧枪，两根氧枪分别安装在各自的升降、横移装置上，互为备用，从操作位置到备用位置的更换用电动横移装置来进行。既容易又迅速，实现氧枪迅速而准确的更换。维护和检修不间断生产。另外，氧枪固定在升降小车上到达规定的为后由位置控制编码器和行程开关通过其横移装自动控制置。氧气在阀门站经压力和流量调节后供给氧枪。两根氧枪共用一套氧气供应系统，通过快速切断阀门进行切换。供氧系统最大氧气流量60480Nm3/h。1.4设备检修缺陷1、氧枪升降小车固定轨道各支撑焊缝检查加固。2、氧枪升降小车下线检查供氧供水波纹补偿器，升降小车导轮轴承检查并润滑。升降小车滑轮检查并润滑。3、钢丝绳检查更换。图1氧枪升降横移示意图二、施工组织及安全联络体系三、施工内容：3.1施工项目1、两台氧枪横移小车分体，分别打到各自的待机位。2、氧枪下线、氧枪升降小车下线。3、线下对升降小车滑轮和导轮分解检查并做润滑。4、检查氧枪卷筒钢丝绳。5、氧枪升降小车固定轨道支撑点焊缝检查加固。3.2施工工作量1、氧枪升降小车下线2套，恢复安装2套。2、升降小车滑轮检查并做润滑1套。3、升降小车导轮检查并润滑8套。4、升降小车固定轨道检查1套。5、氧枪钢丝绳检查2套。6、氧枪升降小车下线检查2套。3.3施工步骤3.3.1氧枪小车下线检查：1、氧枪横移小车分离，将A、B枪分别打到待机位，将车轮固定死防止溜车。2、将氧枪升降小车手动盘车到工作位，通过慢松升降抱闸，将升降小车降到最低位，落在缓冲器上。3、利用高跨45吨天车，©32的钢丝绳2根以及20吨卡环将升降小车锁死，开始拆解氧枪升降小车钢丝绳，将氧带水带与升降小车连接部位断开，将氧带、水带一端落在27米平台。4、待氧枪升降钢丝绳和氧带水带全部拆除完毕，先将横移小车打到待机位，再利用45吨吊车将升降小车提升到超限位，从氧枪固定轨道上端将小车吊出，倒运至转炉跨南天井以备后续滑轮、导轮检查。5、升降小车项目全部检修完成之后按照下线的方法倒序将升降小车安装到升降固定轨道内，让升降小车落在缓冲器上，将横移小车打到工作位连接升降钢丝绳，待升降小车与横移小车的钢丝绳连接完之后，将升降小车提升到换枪位与横移小车共同移动到待机位，随后用同样的方案再回装另外一台升降小车。最后利用45吨天车安装氧带水带。6、最后待A、B枪全部下线检修完毕，回装到位后将两台小车手动盘车连接到一起，保证一台在工作位，一台在待机位。3.4施工进度（施工网络图）见下图四、材料、工机具：序号名称规格型号单位数量备注1电焊机台12气焊台13钢丝绳©32根24卡环20t件25高跨天车45吨台16安全带套57角磨机台2五、人员准备：序号工种人数职责1钳工2人机械设备施工2焊工8人焊接、气割施工3起重2人吊装作业4安全员1人安全管理5工程师1人施工官理、技术指导6铆工4人钢结构下料组对六、施工安全6.1危险源辨识转炉本体检修存在以下危险源点:高空作业、粉尘区域、落物伤人、起重伤害、机械伤害、交叉作业、煤气中毒6.2安全措施6.2.1严格执行安全技术交底制度，施工前由施工方负责人提供人员明细表及人员上岗前安全培训情况，经施工组项目负责人现场确认之后，再...
