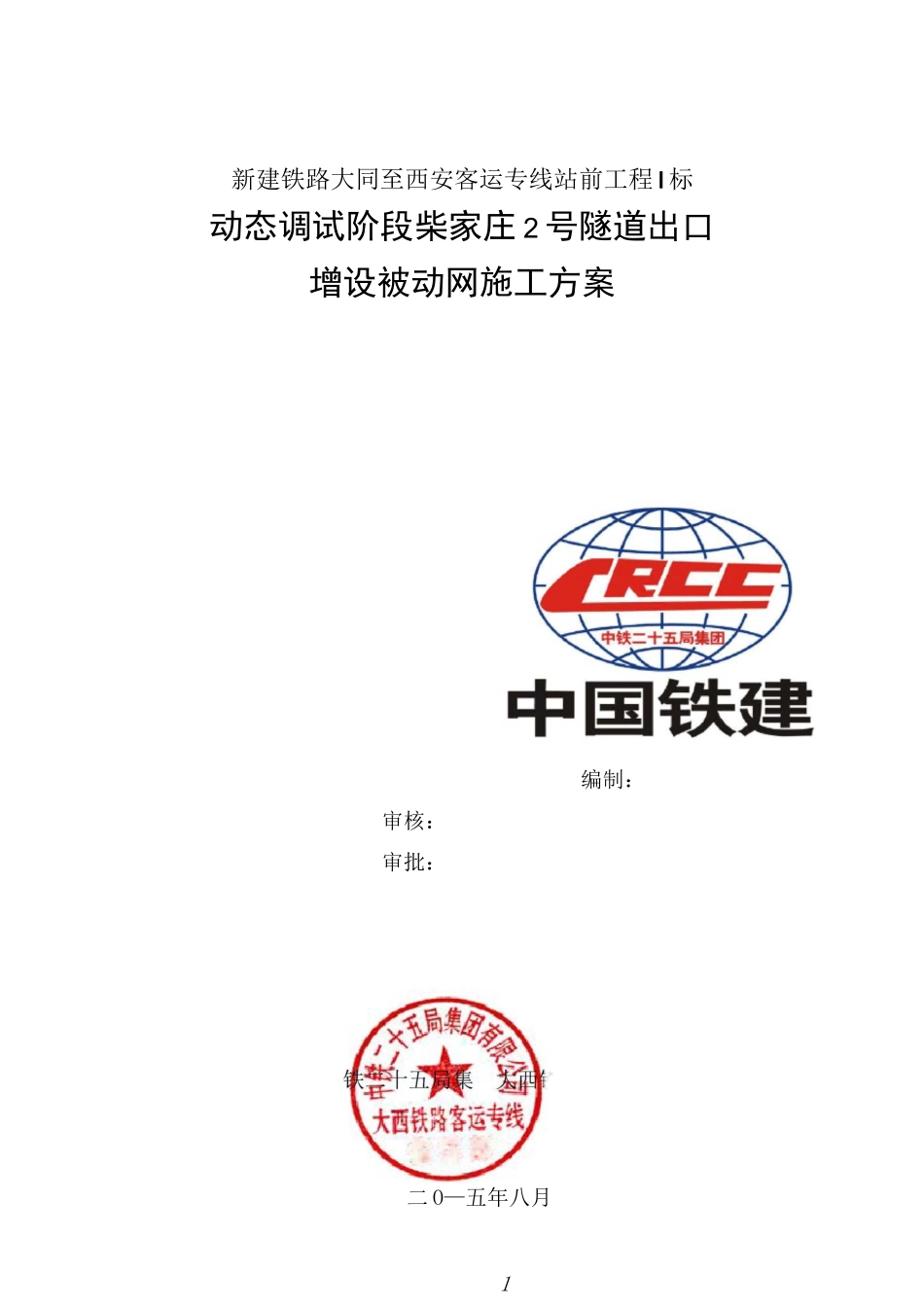

1中铁路指挥团指挥新建铁路大同至西安客运专线站前工程I标动态调试阶段柴家庄2号隧道出口增设被动网施工方案编制：审核：审批：二O—五年八月02、编制目的李奕4李奕1报告。4.2施工工艺4.2.1工艺流程工艺流程图4.2.2施工注意事项：被动拦石网由钢立柱、高强度棱型镀锌钢绳网、锚绳及锚固基础组成，钢立柱间距肌，拦石网的高度一般为5m至7m,施工时根据现场地形实际情况对位置和标高进行适当调整。锚杆施工前，应根据设计要求和允许调整原则定好孔位。李奕2钢柱的倾角应满足设计和施工要求，误差为正负5度，不满足要求的可重新调整或增设下拉锚绳。拦石网钢柱基础，采用人工开挖。被动拦石网基础尺寸必须确保锚固深度，可适当进行调整。当基础处于基岩裸露或覆盖层很薄时，直接钻凿。钢柱混凝土基础地脚螺栓锚杆孔径不小于e42,基础顶面用薄层C2O细石混凝土或M20水泥砂浆抹平，拉锚绳锚杆孔径不小于©42。当基础所处地层为厚度小于混凝土基础深度的覆盖层时,覆盖层部分用混凝土置换,下部直接钻凿锚杆孔，形成复合基础。混凝土基础顶面与拦石网系统走向中心线处地面齐平。钢柱基础长轴方向与该基础中心和其左右基础中心连线夹角的平分线一致。五、劳动组织劳动力组织形式详见表5-1表5-1劳动力组织表序号项目人数备注1施工负责人12安全防护员13铁路局配合安全员14铁路局配合防护员15施工队负责人16测量人员27钻工48辅助工人4李奕39电工、修理工110空压机司机1合计17六、材料要求1、被动网所用的材料，应选用符合相关要求的标准化产品。2、网片材料：根据加工工艺和材料性质不同分为钢板网及金属网。该处采用金属网。3、立柱和斜拉锚绳是被动网的立体结构，应具有很好的稳定性的结构强度。4、连接件：螺栓、垫片、钢丝绳、钢轮、缓冲卡环、卸扣等。被动网安装时采用普通低碳钢螺栓、螺母作连接紧固件，其机械性能分级应符合《螺栓技术条件》（GB38）《螺母技术条件》（GB61）的技术规定。5、被动网、钢材进场时注意堆放，堆放时要减少变形和锈蚀或划破等，堆放要平整，并高于周围地面，并用彩条防雨布覆盖。6、被动网施工所用材料进场时应有产品合格证书。7、具体材料见下表。编号材料名称规格型号单位数量备注1被动网片5m^*1om片52立柱125mm*125mm根63锚杆M16*2m根44锚杆M16*2.5m根4李奕48、切割钢绞线使用的砂轮切割机要设安全护罩，以免断片伤人。9、夜间施工要有足够的照明。十、环境保护措施1、钻孔干钻过程中必须有吸尘装置，避免尘土飞扬。2、锚索加工过程中，及时清理废料、废碴，同时加强油料管理，避免油料渗露，污染环境。3、封孔注浆严格控制注浆量，在保证施工质量的同时，防止浆液污染地下水源及涌出地表的现象发生。4、现场材料集中堆放，施工设备由专人负责管理，防水、排水设施提前修砌，保证现场文明施工的正常进行。
