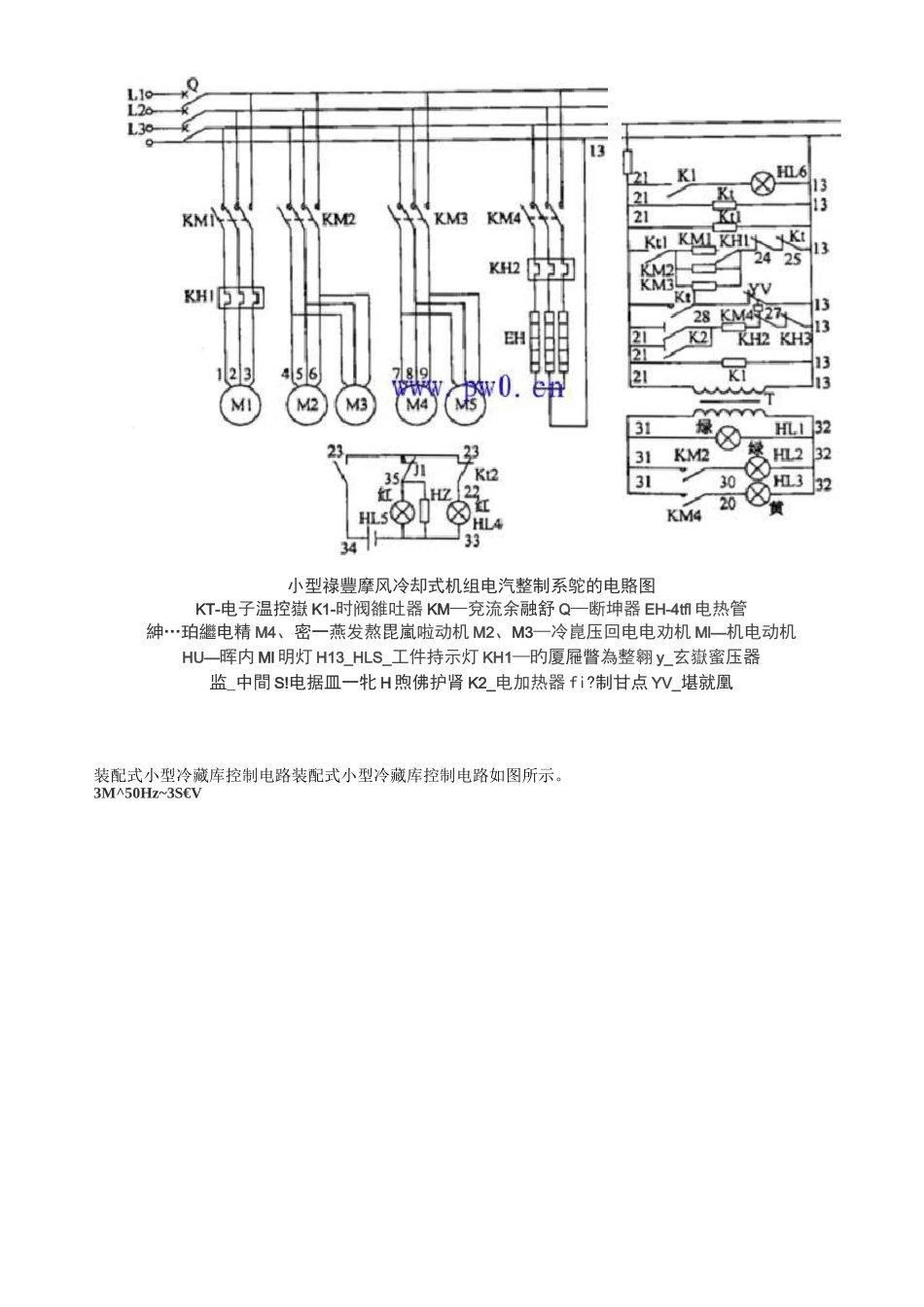

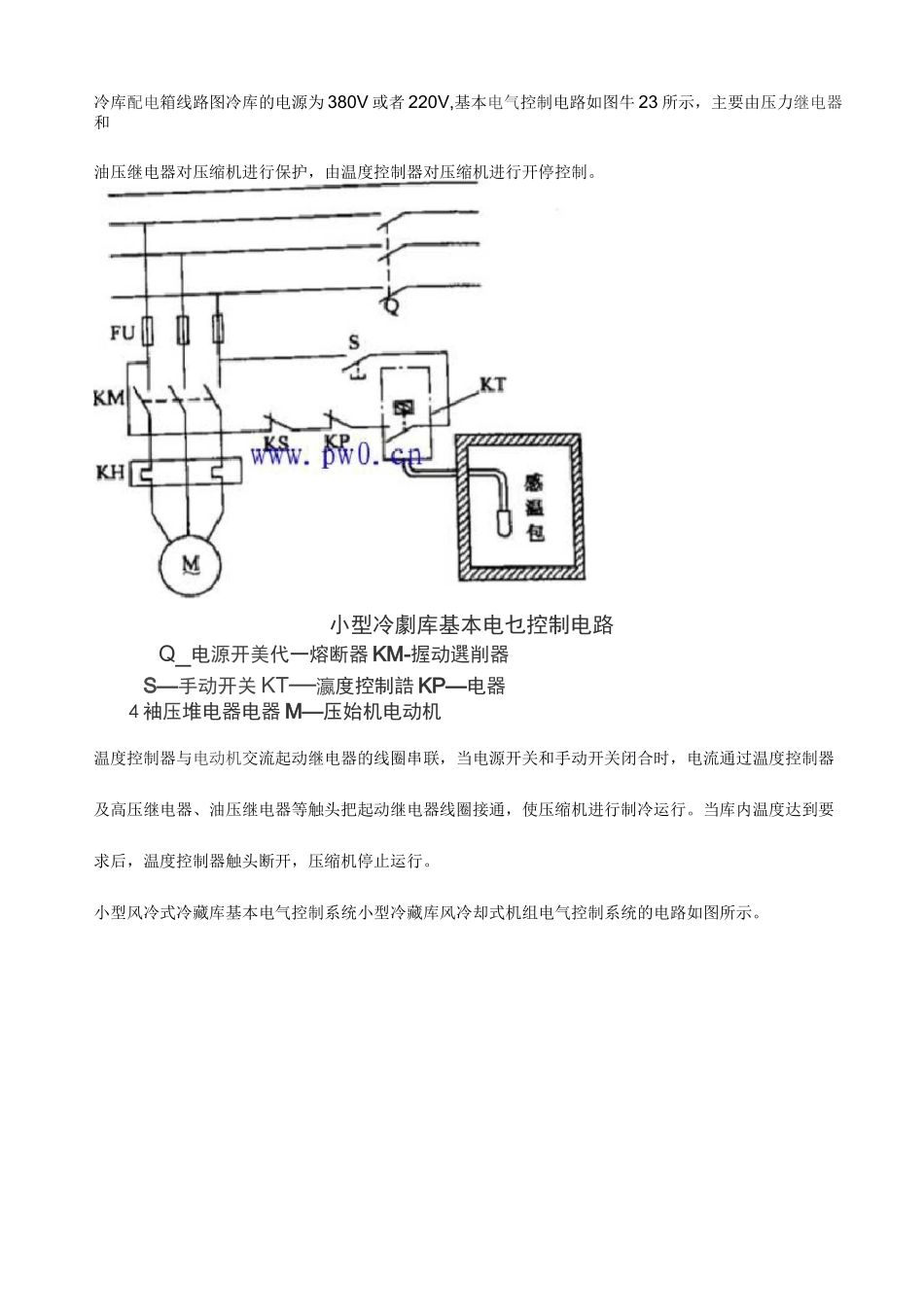

冷库配电箱线路图冷库的电源为380V或者220V,基本电气控制电路如图牛23所示，主要由压力继电器和油压继电器对压缩机进行保护，由温度控制器对压缩机进行开停控制。小型冷劇库基本电乜控制电路Q_电源开美代一熔断器KM-握动選削器S—手动开关KT—瀛度控制誥KP—电器4袖压堆电器电器M—压始机电动机温度控制器与电动机交流起动继电器的线圈串联，当电源开关和手动开关闭合时，电流通过温度控制器及高压继电器、油压继电器等触头把起动继电器线圈接通，使压缩机进行制冷运行。当库内温度达到要求后，温度控制器触头断开，压缩机停止运行。小型风冷式冷藏库基本电气控制系统小型冷藏库风冷却式机组电气控制系统的电路如图所示。小型祿豐摩风冷却式机组电汽整制系鸵的电賂图KT-电子温控嶽K1-时阀雒吐器KM—兗流余融舒Q—断坤器EH-4tfl电热管紳…珀繼电精M4、密一燕发熬毘嵐啦动机M2、M3—冷崑压回电电劝机Ml—机电动机HU—晖内Ml明灯H13_HLS_工件持示灯KH1—旳厦屜瞥為整翱y_玄嶽蜜压器监_中間S!电据皿一牝H煦佛护肾K2_电加热器fi?制甘点YV_堪就凰装配式小型冷藏库控制电路装配式小型冷藏库控制电路如图所示。3M^50Hz~3S€V装配式小型冷JR库控制电胳机QCp—交舐接触靠旳一热继电髀眄、1«?2—埔斷器FP—压力控制器B—变压器K]—转换歼关’一中间继电器WT—泯度却制器FOF「FW’一电雄調it-电源开关装配式小型冷藏库控制电路的工作原理如下：闭合电源开关K,将转换开关置于手动位置时,交流接触器的QC12线圈通电,电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2开始向蒸发器供液，制冷系统投入正常运行。当库温达到设定值时，温度控制器WT通过中间继电器J的常闭触头断开，使电磁阀FDF1、FDF2的线圈失电，阀孔关闭，停止向蒸发器供液，压缩机的电动机也同时停止工作。当库温逐渐回升，温度控制器WT达到设定值时，通过中间继电器J的触头闭合，交流接触器的QC12线圈通电，电动机CD起动运行，常闭交流接触器的QC12触头也闭合，电磁阀FDF1、FDF2再次开启向蒸发器供液，制冷系统又投入制冷运行。压力控制器FD和热继电器RJ作为保护用电器元件，在电路中的作用是，当电路因某种原rn&i丁181亍阿引：片jJKM2口til«因引起运行压力偏离设定值或出现过载现象时动作，对电气系统进行强制保护。小型冷藏库电脑控制典型电路小型冷藏库电脑控制典型电路如图所示。小5!冷■睥嗚脑控制典星址踣1•小型冷藏库电脑控制典型电路主要功能1）压缩机保护功能，为保护压缩机的运行安全，该申路有压缩机延时起动时间设计，确保压缩机在其他设备运行正常的情况下，才能起动运行。其延时时间的多少，由运行管理者自行调节。2）除霜控制功能。电路设计有手动和强制除霜以及定时自动除霜功能。可由运行管理者自行设置或解除自动除霜程序。自动除霜受库温和设定化霜时间控制，当库温达到设定的化霜时间时，电脑检测库温，若此时库温达到设定的贮藏温度时便开始进行化霜，若电脑检测到库温没有达到设定库温时，便不执行化霜指令。但此时电脑开始计时，当再运行30min库温还没达到设定库温时，电脑便强制执行化霜指令，以防止蒸发器结霜过后，造成“霜堵”故障。3）温度控制功能。控制范围为-4〜+40弋，温差控制范围为1〜6弋，可根据操作要求设定。KH3fnAB圈询匝CiA：e?ch』也|心巩|0日叭存AtBtMl20VVAC2MV电驷冲M供咸阀冲仃ftj林赵摺■■师M4）超温监视。该控制系统具有提供高温、低温设定值作为超温检测功能使用。5）库内蒸发器风扇控制。除霜时库内蒸发器风扇停止运转，除霜结束后，待蒸发器温度低于库温后库内蒸发器风扇重新起动运行。6）异常状态监视。该控制系统具有监视机组高低压参数是否异常等功能。7）显示器及指示灯。显示器是两位半数字显示，可显示负数，备有异常显示等，指示灯有高、低压异常报警灯，压缩机保护计时灯，机组正常运行指示灯，蒸发器风扇运行灯及除霜提示灯。8）开机自检功能。该控制系统能显示故障类型和故障部位功能一曰出现故障，会显示相应故障信号，以方便操作者检测判断故障，迅速排除故障。2.小型冷藏库电脑控制典型电路的电气参数电源：AC380V、三相四线制、50Hz。环境...
